Nehořlavé desky ROCKWOOL VENTIROCK z kamenné vlny jsou určeny pro tepelné, protipožární a akustické izolace stavebních konstrukcí, především pro izolaci provětrávaných fasád, kazetových stěn, příček a předstěn, stropů a podhledů nebo šikmých střech. Desky VENTIROCK v tloušťkách do 60 mm jsou vyráběny jako jednovrstvé desky s nominální objemovou hmotností 110 kg/m3. Desky v tloušťkách od 80 do 200 mm jsou vyráběné jednotkové technologii dvojí hustoty, s nominální objemovou hmotností 120 kg/m3 pro horní vrstvu desky a 70 kg/m3 pro spodní vrstvu desky. Desky s dvojí hustotou mají horní velmi tuhou vrstvu, která zabezpečuje vysokou odolnost proti mechanickému namáhání a pronikání vzduchu z větrané mezery fasády. Horní tuhou stranu desky je nutné osadit ve směru vzduchové mezery. Izolace VENTIROCK jsou díky vysoké objemové hmotnosti vhodné pro uchycení k zateplované stěně pomocí kotev. Tyto izolační desky zachovávají tvar i tloušťku a nedochází ke ztenčení tloušťky izolace ani při jejich kotvení. Desky mají výborné akustické vlastnosti, skvěle pohlcují zvuk.
Proč zvolit Conlit DUCTROCK pro vzduchotechnické potrubí
Pro izolaci vzduchotechnického potrubí se používá speciální deska (tzv. Conlit II. generace), která má v základní matrici z organickou pryskyřicí pojených minerálních vláken volně vneseno drcené kamenivo patentovaným výrobním postupem. Při řezání malou rychlostí se kamínky z řezů volně vydrolí. Na rozdíl od „obyčejného“ protipožárního Conlitu, který tento kámen neobsahuje, byla tato deska nazvána Conlit Plus. Úplný název desky pak zní Conlit Plus 60 ALF, Conlit Plus 90 ALF nebo Conlit Plus 120 ALF, kde číslice znamená dobu požární odolnosti a značka ALF představuje speciální hliníkovou fólii s výztužnou mřížkou. Desky Conlit Plus se vyrábějí s jednostranným kašírováním hliníkovou fólií vyztuženou skleněnou mřížkou. K doplňkovému materiálu slouží lepidlo Conlit Glue, které se dodává v pastovitém stavu v plastových uzavřených vědrech.

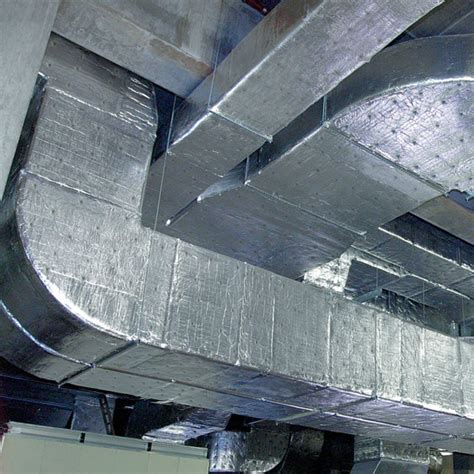

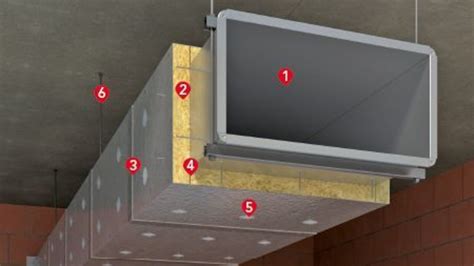

Desky opisují obvod potrubí a jsou k němu upevněny na bocích a na dně potrubí pomocí izolovaných navařovacích trnů s kloboučky. Při kladení desek na vodorovné potrubí není nutné fixovat desky na horní straně potrubí; postačí jen dostatečně veliká mezera k zasunutí desek mezi strop a potrubí. Tupé spoje desek se přiloží k sobě a styky desek se celoplošně lepí pro to zvláště určeným lepidlem Conlit Glue, aby byla zajištěna dostatečná těsnost spár a dlouhodobá požární odolnost. Povrchovou úpravu postačuje ponechat bez dalšího oplechování nebo zvláštního vybavení nárožníky.
Desky Conlit Plus se vyrábějí s jednostranným kašírováním hliníkovou fólií vyztuženou skleněnou mřížkou - pouze hrany potrubí a styky desek se přelepí dostatečně širokou hliníkovou páskou. Pokud jsou závěsy vodorovného potrubí blízko bočních stěn, mohou se překrýt izolačními deskami. Stejně tak je možno je ponechat mimo izolaci - správně dimenzované ocelové závěsné závitové tyče totiž není nutno izolovat.
4. Čtyřstranné obklady: montážní postup je u vodorovného potrubí velmi jednoduchý - nejprve se odměří vrchní část potrubí, odřežou se příslušné desky a položí na potrubí. Pak se naměří desky na dno a po přiložení k potrubí se uchytí přivařovacími trny. Boční desky se odříznou s rozměrem o 2 x 60 mm větším než je výška potrubí, před přiložením k potrubí se pak jejich podélné stykové strany opatří lepidlem Conlit Glue. Při následném spojení s izolačními desky dna a vrchní části potrubí se poloha bočních izolačních desek zajistí hřebíky 4 x 120 mm a pak je možno je pevně zafixovat přivařovacími trny.
4. Pokračování montážního postupu: během montáže se na izolační desky vždy postupně přenáší překážky na potrubí (příruby, závěsy apod.) a v izolačních deskách se pro ně vyříznou drážky, jejichž hloubka nesmí překročit polovinu tloušťky desky. Obr. Rockwool k izolování poskytuje nástroje pro dělení izolací a vyřezávání; pro ruční prořez desek se hodí pila ocaska.
Desky Conlit DUCTROCK 90 a 120 ALF byly certifikovány pro Českou republiku Centrem stavebního inženýrství v Praze. Rockwool, a.s. poskytuje pro montážní firmy technické listy, specifikace materiálu a poradenský servis na všech úrovních, včetně dimenzování závěsů potrubí.
Podstatou je, že systém Conlit DUCTROCK umožňuje konstrukční obklad potrubí jednovrstvým až čtyřstranným způsobem s minimalizací zásahů do samotného potrubí a s vysokou požární odolností. Při větších průměrech potrubí je možné rozdělit ho na více větví a použít vhodné zesílení izolace, což zjednodušuje montáž i v náročných podmínkách.
Technické parametry a doporučení
- Objemová hmotnost Conlit Plus ALF: 60 až 120 kg/m3 dle tloušťky a varianty.
- Maximální provozní teplota: 250 °C.
- Desky mají jednostranné kašírování hliníkovou fólií vyztuženou skleněnou mřížkou.
- Portálové i kartáčové řezy a spoje jsou provedeny lepidlem Conlit Glue a zajištěny navařovacími trny s kloboučky.
- Desky se instalují buď s jednovrstvým, nebo dvojúrovňovým (dvojí hustota) řešením, s nutností vyplnit mezeru mezi potrubím a stěnou.
Pro vizuální a technický doplněk lze použít obrázky a videa, která ukazují montážní postupy Conlit DUCTROCK a Larock rohoží; tyto materiály ilustrují postupy upevnění, tvarování a utěsnění spár pro zajištění požární odolnosti v praxi.
Souvislosti a stanovení standardů
Rockwool, a.s. spolupracuje s českými i zahraničními partnery a poskytuje systémové technické listy, specifikace materiálu a návody pro montáž. V letošním roce byl doplněk PYROROCK pro pravoúhlá vzduchotechnická potrubí certifikován a typově klasifikován. Vzduchovody mohou být izolovány metodami čtyřstranného, trojstranného nebo dvoustranného obkladu potrubí, s tím že trojstranný a dvoustranný obklad je možný jen u masivních stěn a stropů.
Desky opisují obvod potrubí a jsou k němu upevněny; při kladení desek na vodorovné potrubí není nutno fixovat horní stranou, a spoje se tmelí pro zajištění těsnosti a odolnosti. U větších průměrů je nutno rozdělit potrubí na více větví a použít vhodné zesílení izolace. Rozměry přírub nesmí překročit 30 mm a vzdálenost nosných lišt od přírub nesmí být větší než 50 mm.
Osvědčení a technická podpora
Rockwool poskytuje pro montážní firmy i pro osoby v oblasti přípravy staveb montážní návod, systémové technické listy a specifikace materiálu. Pro zaškolení a získání osvědčení o zaškolení je poskytována podpora, aby realizace v praxi odpovídala technickým a požárně bezpečnostním normám.
Specifické detaily a parametry jednotlivých desek a systémů jsou uvedeny v technických listech a na vyžádání.
