Asfalty patří ve stavitelství mezi nejstarší používané hydroizolační hmoty. Oxidované stavebně izolační asfalty jsou v současné době nahrazovány pružnějšími modifikovanými asflaty. Další, často používanou materiálovou variantou jsou plastové hydroizolační pásy - fólie z měkčeného PVC, které se pro hydroizolace spodní stavby používají nevyztužené. Hydroizolační soustavy, systémy a konstrukce spodní stavby izolované PVC fóliemi se navrhují do značné míry shodně se zásadami platnými pro izolace z asfaltových pásů. Jedním z hlavních rozdílů je skutečnost, že fólie se na podklad volně kladou a v potřebné poloze v rozpracované stavební konstrukci se pouze bodově nebo liniově kotví.
V důsledku plošného spojení s podkladem jsou asfaltové povlaky citlivé na vznik trhlin v podkladech. Hrozí-li nebezpečí vzniku trhlin větších než vlasových, nelze je použít. Naproti tomu hydroizolační kontinuita fóliových povlaků není zpravidla vznikem trhlin v podkladech ohrožena. Dalším významným rozdílem je větší přípustné mechanické namáhání fóliových povlaků. K ochraně hydroizolační vrstvy z PVC fólie před perforací při ukládání se používá textilie. Hydroizolační funkci v hydroizolační konstrukci je schopna plnit jedna PVC fólie v tl. 1,5 mm. Rizika nedokonalého hydroizolačního provedení fóliového povlaku vedou k aplikaci dvou fólií a aktivnímu kontrolnímu systému.
Hydroizolace spodní stavby je specifická obtížnou přístupností a opravitelností po dokončení stavby. Z tohoto důvodu jsou kladeny extrémní nároky na její kvalitní návrh a provedení. Současný stav navrhování a provádění hydroizolace spodní stavby budov byl diskutován na mezinárodní konferenci Hydroizolácie spodných stavieb budov v Bratislavě (8. listopadu 2018).
Principy návrhu a praktické zkušenosti z Bratislavy
Konference popsala principy návrhu ochrany staveb před nežádoucím působením vody a vlhkosti, včetně návrhového namáhání vodou a životnosti jednotlivých konstrukcí. “Architektonické řešení a osazení do terénu” spolu s konstrukčním řešením zásadně ovlivňují spolehlivost hydroizolační koncepce. Soudní znalec i odborní garanti konference zdůraznili nutnost propojení teoretických poznatků s praktickými zkušenostmi a robustní koordinace procesů mezi projektanty, realizátory a techniky.
Bylo zdůrazněno, že v podmínkách tlakové vody nelze spoléhat na jednu izolaci; doporučuje se kombinace více hydroizolačních konstrukcí a opatření. Tabulky a třídy pro návrhové namáhání vodou (např. tabulka 2) a třídy požadavků na stav chráněných konstrukcí (tabulky 3-6) poskytují rámec pro volbu vhodných konstrukčních řešení včetně detaily dilatačních spár a spojení.
Konkrétní poznatky a doporučení
- Je důležité vyvarovat se dilatačních spár v podmínkách tlakové vody a minimalizovat rizika vzniku mezer a průsaků.
- Separace nopových fólií od povlaků geotextilií zvyšuje odolnost proti perforaci a usnadňuje budoucí opravy.
- V některých případech se doporučuje dvouvrstvý povlak s aktivací systému pro kontrolu integrity a možnost opravy bez narušení provozu.
- U sanací a rekonstrukcí je nutné ověřovat skutečné provedení stavby, provazovat sondy a průzkumy a vycházet z konkrétní realizace namísto pouhého nahlížení do projektové dokumentace.
V rámci praktických ukázek byly diskutovány sanace v bratislavských objektech a dopady poruch na statiku a trvanlivost konstrukcí. Zvláštní pozornost byla věnována vlhkostním poruchám, těsnění spár a problematice vodotěsné izolace v podzemních částech budov, včetně bílých van a koncepčních vyhodnocení.
Technické řešení a typy hydroizolací spodních staveb
Vybrané systémy zahrnují asfaltové pásy, PVC-P fólie a kombinace variant s pásy a geotextilií. PVC fólie mohou být tloušťky 1,5 mm a více, s ochranou proti perforaci textilií. Pro vysoce namáhané konstrukce mohou být použity pásy s kontrolovaným provozem a dvouvrstvý systém pro aktivní kontrolu.
Pro podzemní objekty s tlakem vody se doporučuje minimalizovat dilatační spáry a zohlednit hydrostatické tlaky. Vhodné jsou také testy těsnosti a průběžná kontrola těsnicích prvků během provozu. Při návrhu a realizaci je důležité zohlednit architektonické řešení, osazení do terénu a dispoziční řešení podzemních prostor.
Rychlá orientační tabulka návrhového namáhání
- Orovatní pára - nesmí vést k kondenzaci na povrchu konstrukce.
- Kapilární vzlínání - řešení izolace proti vzlínání vody v pórovitých prostředích.
- Volně stékající voda - plošný drenážní systém a spolehlivé spoje.
- Proudící nebo hnaná voda - zajištění odtoku a odvodnění v terénu.
- Pod vodní střechou - tlaková voda a riziko průsaků do konstrukce.

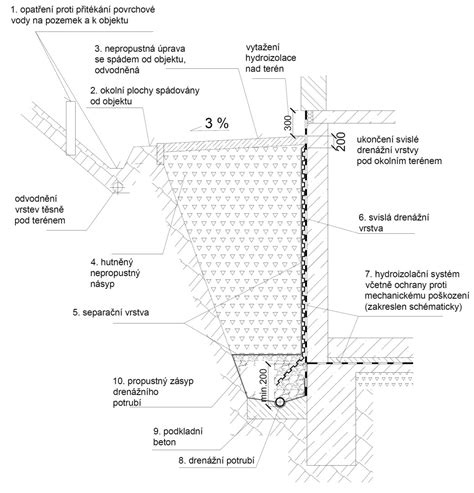

Podle konference je důležité, aby návrhová hladina podzemní vody a osazení objektu odpovídala klimatickým a geologickým podmínkám místa. U suterénů se doporučuje, aby výšková úroveň vodorovné hydroizolace nad terénem byla alespoň 150 mm nad nejvyšším bodem upraveného terénu, a terén byl zemněn alespoň do vzdálenosti 1 m od objektu s dostatečným sklony 2 %.
Praktické poznatky a zkušenosti z realizací
V diskuzích zazněly i konkrétní problémy: špatné spojení, nedostatečné navaření na svislých konstrukcích, nedostatečné dotěsnění a chyby při ukončení nad U. T. Většina problémů vychází z nedostatečné koordinace všech účastníků projektu a z nedostatečné kontroly na všech úrovních.
Pro demonstraci byla uvedena řada subjektivních referencí, seřazená podle spokojenosti zákazníků: od zateplení fasád po izolace spodních staveb, elektroinstalace či sanace. Z popsaných zkušeností vyplývá důležitost kvalitní projekční přípravy, spolehlivých dodavatelů a pečlivé realizace.
Shrnutí
Realizace spodních staveb vyžaduje kombinaci moderních materiálů, důsledné projektové přípravy, pečlivé koordinace a důsledné kontroly během celé výstavby. Podstatné je volit vícevrstvé koncepce a zohlednit rizika související s tlakovou vodou, vlhkostí a radonem, a to v kontextu architektonického řešení, terénního osazení a dispozičního řešení podzemních prostor.
