Když si budujete kanalizační potrubí vlastními silami, potřebujete si správně vybrat odpadní trubky. Abyste vybrali ty správné trubky na správné místo, musíte o potrubí vědět aspoň několik základních informací.
Uvnitř budov rozlišujeme potrubí odpadní, které jde budovou svisle. Na něj jsou napojena potrubí připojovací od jednotlivých zdrojů odpadu (umyvadlo, vana, dřez, toaleta apod.). V nejnižším bodě je odpadní potrubí napojí na potrubí svodné, kterým se odpad odvádí do kanalizace.
Podle toho, zda je potrubí určeno na místo, kde bude mechanicky zatěžováno, se rozlišují KG trubky a HT trubky. KG trubky jsou určeny na venkovní rozvody, mají vysokou odolnost. Budete je potřebovat na svodné potrubí. Výhodou KG trubek je možnost je spojovat bez nutnosti je svařovat, montáž zvládne i laik. HT trubky se používají pro připojovací, větrací a odpadní potrubí uvnitř domu. Zjednodušeně - HT trubky nesmí pod zem, tam se dávají KG trubky.
Až si budete vybírat KG trubky vyrobené z plastu, nezapomeňte si zkontrolovat jejich parametry, zejména takzvanou kruhovou tuhost. Ta se udává písmeny SN a číslem. Vyjadřuje vztah mezi pružností a geometrickými údaji daného materiálu. Čím vyšší je hodnota SN, tím je i vyšší kruhová tuhost a celková tuhost trubky. Je-li trubka zatížena, ty s vyšší SN mají nižší příčnou deformaci. Nejčastěji se jako KG trubky používají ty s hodnotou SN4. Pokud ale potrubí povede pod cestou, parkovištěm či jiným místem s vysokým zatížením, je vhodnější trubka SN8. Existují i trubky s ještě vyšší kruhovou tuhostí, ale ty se vyrábějí jen s velkými průměry. U tvarovek se doporučuje vždy vyšší SN, a to SN8, i když u trubek bude stačit jen SN4. Určitě ano.
Ty úplně nejobyčejnější KG trubky mají svou stěnu vyrobenu z jediné vrstvy. To ale může způsobit jejich prasknutí či deformování. Daleko vhodnější jsou trubky vyrobené celkem ze tří vrstev, z nichž ta prostřední je odlehčená a pěnovou strukturu. Tak je zachována nízká hmotnost při mimořádné odolnosti třívrstvé KG trubky. Nekupujte nejlevnější výrobky. Pořizovací cena sice bude nižší, ale horší bude i kvalita. Pokud jste někdy bydleli v paneláku, určitě si pamatujete na hluk, který vycházel ze stoupaček při spláchnutí nebo vypuštění vany někde nad vámi.
Současným trendem u odpadních potrubí je tak instalace tichých odpadních systémů. Existuje je jich několik druhů a jejich společným znakem je snaha eliminovat hluk při proudění odpadní vody. Aktuálně se plastové potrubí vyrábí z různých druhů materiálů, které se označují zkratkami. Polypropylen se používá na výrobu HT trubek, tedy jako připojovací, odpadní a větrací potrubí. PE trubky se dříve používaly hlavně jako vodovodní, dnes už je najdeme i jako odpadní, a to zejména ve variantě PE-HD pro připojovací, odpadní a větrací potrubí i pro KG trubky jako svodné potrubí.
Trubky se nejčastěji dodávají v délkách 0,5 m, 1 m, 2 m, 3 m a 5 m. Standardní délky: odpadní trubky jsou dostupné ve standardních délkách 0,5, 1 m, 2 m, 3 m a 5 m. Maximální délka: Maximální délka odpadní trubky bez přerušení závisí na průměru trubky a sklonu. Dále se setkáme s údajem označovaným jako DN. Ten určuje jmenovitou světlost potrubí, což je přibližný vnitřní průměr trubky. Rozlišujeme vnitřní průměr trubkové části a vnitřní průměr nátrubkové části, tedy širší části s hrdlem. Vnější průměr je vlastně vnitřní průměr plus tloušťka stěny trubky v dané části. Například u trubky DN 200 je vnitřní průměr trubkové části 190 mm a vnitřní průměr nátrubkové části 200 mm.
U trubek a tvarovek rozlišujeme provedení s jedním hrdlem, dvěma hrdly, případně trubky ve tvaru tuby, tedy bez hrdel. Hrdlo (jinak také nátrubek) je rozšířená část, do které se zasouvá zkosená část trubky. Spoj je pevný, ale je vhodné použít montážní mazivo jako prevenci proti oděru. Spojit můžete i dvě trubky na koncích bez hrdel za pomoci tzv. přesuvky, což je spojovací prvek se dvěma hrdly. Barevnost trubek pomáhá orientovat se v nabídce odpadních trubek. Běžné plastové HT trubky mají šedou barvu. Modernější tiché potrubí uvnitř budovy může být i modré, případně bílé.

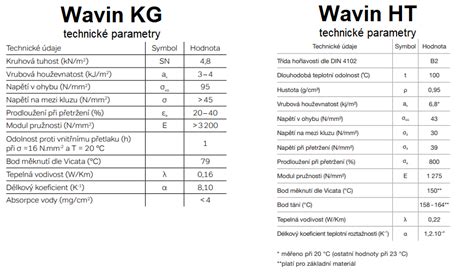

KG trubky se používají pro venkovní gravitační kanalizaci, domovní přípojky a odvádění splaškové nebo dešťové vody. U běžného rodinného domu se nejčastěji setkáte s průměry DN 110 a DN 160. Následující tabulka pomáhá porovnat základní technické parametry KG trubek. Vysvětlivky: DN / OD označuje jmenovitý vnější průměr trubky. Hodnota s označuje tloušťku stěny. KG trubky se vyrábějí v několika délkách. Kratší kusy se hodí na opravy, napojování a práci kolem šachet. U KG potrubí se často řeší kruhová tuhost. Doporučení: Pro většinu běžných domovních přípojek se používají KG trubky SN4. Tato technická tabulka se hodí při kontrole kompatibility trubek, spojů a hrdlových částí.
Min. Min. B min. A min. Šířka výkopu závisí na průměru potrubí a způsobu provedení výkopu. Vysvětlivky: D označuje vnější průměr potrubí v metrech. Správná pokládka má zásadní vliv na životnost a funkčnost kanalizace. Před objednáním KG trubek si připravte základní informace o trase kanalizace. Trubky pro vnitřní kanalizaci se používají pro odvádění odpadní vody z umyvadel, dřezů, sprch, van, praček, myček, WC a dalších zařizovacích předmětů uvnitř budovy. Základní rozměr vnitřní kanalizační trubky se označuje jako DN. Každý zařizovací předmět má jiné nároky na průtok. Doporučení: Průměry berte jako orientační doporučení pro běžné instalace. Správný spád je zásadní pro plynulý odtok vody. Pokud je spád příliš malý, potrubí se může zanášet.
d) HT trubky vs. Kromě samotných trubek budete při montáži potřebovat také vhodné tvarovky. Běžné HT potrubí je vhodné pro většinu standardních instalací. U vnitřní kanalizace se nejčastěji chybuje ve spádu, dimenzi potrubí, napojení tvarovek a dostupnosti pro čištění. Před nákupem si připravte základní informace o trase odpadu a napojovaných zařizovacích předmětech.
Trubky PVC-U jsou vyráběny z neměkčeného černošedého polyvinylchloridu (plastové trubky) a jsou základním prvkem při výstavbě veškerých trubních rozvodů pitných, bazénových či odpadních vod nebo zahradních zavlažovacích systémů. PVC a PVC-U trubky vypadají na první pohled stejně, ale mají odlišné vlastnosti kvůli rozdílům v chemickém složení a způsobu zpracování materiálu. Obecný termín pro plasty na bázi vinylchloridu. Měkčené PVC (PVC-P) - obsahuje změkčovadla, je pružné.
Trubka PVC 50x2,4mm PN 10 šedá (délka trubky 5m) a další uvedené rozměry ukazují široký sortiment pro domácí i poloprovozní bazény. Ve vnitřní kanalizaci se v ČR nejvíce používají trubky a tvarovky plastové. Používaným materiálem je neměkčené PVC (polyvinylchlorid), PP (polypropylen) a PE (polyetylen), méně často ABS (terpolymer akrylonytril-butadien-styren). Trubky ukládané do země mají označení KG, ostatní trubky nesou označení HT. V menší míře se lze setkat také s potrubím z neplastových materiálů. Běžně používanými materiály pro vnitřní kanalizaci jsou PP a PVC. Každý z těchto materiálů má své přednosti, které jej předurčují pro konkrétní použití. Ve vnitřní kanalizaci se nejčastěji lze setkat s variantou potrubí PP-HT a PVC-KG. Nesmí se ukládat do země, jsou určeny pro běžné instalace ve stěnách nebo i na povrchu.
Tvarových kusů se vyrábí velké množství různých druhů, průměry jsou shodné s DN rovných trubek. Výrobní sortiment různých výrobců se může lišit v typech vyráběných tvarovek. Podobně mohou různí výrobci klást důraz na různé způsoby instalace jimi vyráběného potrubí. Proto je vhodné se vždy seznámit s podklady daného výrobce - katalogy výrobků, návody pro instalaci atd. Kolena - vyrábí se v úhlech 15°, 30°, 45°, 67°, 87° / Odbočky jednoduché a redukované.
Trubky KG se vyrábějí a osazují do země na ležatá (svodná) potrubí. Průměry používané pro vnitřní kanalizaci jsou DN 110 až DN 200. Větší průměry se používají pro venkovní kanalizaci. Vyrábí se až do průměru 500 mm v délkách 1000 - 6000 mm. Zvukovou zátěž uživatelů domů řeší některé normy. Čím je větší objemový průtok vody potrubím, tím je více hluku v potrubí. Tzv. tiché trubky jsou z výroby uzpůsobené tlumení hluku. Výrobci pro ně používají různé názvy, jako např. silent, Master apod. K dosažení útlumu hluku z potrubí však nedostačuje pouze samotné tiché potrubí.
