Protikorozní nátěry konstrukce: základní principy, normy a praktické postupy

Automaticky exponované ocelové konstrukce vyžadují důkladnou protikorozní ochranu, aby se prodloužila jejich životnost a minimalizovaly rizika poruch či havárií. Protikorozní ochrana ocelových konstrukcí (PKO) je komplexní soubor postupů od volby materiálů až po kontrolu a údržbu nátěrových systémů. Pomůcka shrnuje základní informace a vzájemné vazby technických norem a jejich praktické aplikace při návrhu PKO pro atmosférické i podzemní či ponořené prostředí.

Klíčové pojmy a rozsah PKO

Pro volbu vhodného protikorozního opatření je žádoucí konzultovat problematiku s korozním odborníkem. Základní technické požadavky na ocelovou konstrukci z hlediska jejího zhotovení a návrhové životnosti jsou uvedeny v ČSN EN 1990. Kromě technických norem vydávají resortní předpisy správců stavebních konstrukcí podrobněji, jak provádět PKO, jaké jsou požadavky na kvalifikaci pracovníků a jak se má postupovat při kontrole ochranných vrstev. Předmětem pomůcky je souhrn základních informací a postupů spojených s PKO v atmosférických a dalších vlivech během životnosti konstrukcí a jejich používání.

Protikorozní ochrany se věnují systémy pro povlaky všech typů stavebních konstrukcí: dopravní, vodohospodářské, průmyslové, zemědělské a další. Zabývá se převážně PKO nových ocelových konstrukcí a ukazuje nejčastěji navrhované a používané systémy pro atmosférickou expozici. Důležitou součástí je i zohlednění vlivu prostředí na tvorbu patiny u kontinentálních a mořských podmínek, kde katodická ochrana a vrstvy ochranných povlaků hrají klíčovou roli.

Atmosférická koroze: mechanismy a vlivy

Korozní procesy v atmosféře probíhají na rozhraní kov-prostředí ve vrstvě elektrolytu, kterou tvoří kondenzovaná vlhkost a zadržené srážky. Tloušťka elektrolytu bývá v reálných podmínkách 5-150 nm a na jejím průběhu se odehrávají oxidace kovu a redukce složek prostředí. Kondenzace vlhkosti nastává, když je teplota povrchu rovna rosného bodu; kritická relativní vlhkost pro vznik korozního napadení bývá uváděna kolem 80 %.
Podmínky prostředí, teplota, srážky, znečištění a drsnost povrchu ovlivňují rychlost koroze a složení povrchových korozních produktů. Synergický vliv SO2, NO2 a O3 dále určuje korozní agresivitu prostředí.

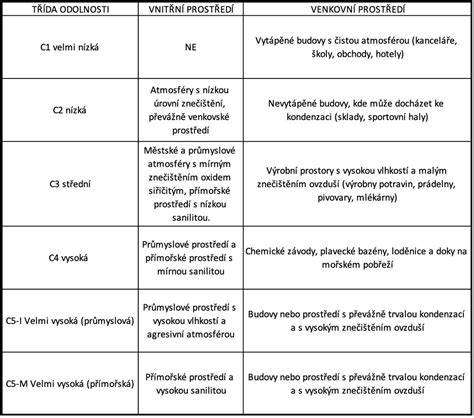

Podle ČSN EN ISO 12944-2 existují čtyři stupně korozní agresivity pro prostředí nad povrchem a čtyři pro prostředí pod vodou či v zemi. Pro oceli je nejčastěji používán systém hodnocení C1 až CX, s ohledem na konkrétní podmínky konstrukce, podmínky montáže a provozu. Základní informace o korozních rychlostech v závislosti na agresivitě atmosféry jsou stanoveny v ČSN EN ISO 9224 a navazujících tabulkách.

Materiály a jejich odolnost

Ocel je nejčastěji používaným konstrukčním materiálem; řadou konstrukcí je nutné doplnit povrchovou úpravou kvůli jejich nízké odolnosti vůči atmosférické korozi. Oceli jsou slitiny železa s uhlíkem a dalšími prvky; jejich odolnost zvyšují legující prvky, jejich obsah a způsob tepelného zpracování. Vysoký obsah Cu zvyšuje korozní odolnost. Litiny, označované jako patinující nízkolegované oceli, mohou vykazovat lepší odolnost proti některým druhům koroze a zvláštní projevy jako spongiózu. Patina tvoří chemicky adhezní vrstvu, která zpomaluje proces koroze, a její struktura závisí na klimatu a uspořádání konstrukce.

Koncepční řešení PKO zahrnuje i volbu vhodných nátěrových systémů, které lze rozdělit na povrchové vrstvy s organickými nátěrovými hmotami a na žárové zinkování. V moderním stavebnictví se často používají duplexní systémy kombinující povlak a galvanickou ochranu vápeným zinkem či žárovým zinkováním pro posílení ochrany proti korozi. Předúprava povrchu je klíčová: mechanické čištění (tryskání, písek) a chemická očista. Pro zajištění správné adheze a účinnosti nátěrů se užívají normy ČSN ISO 8504-2, ČSN ISO 8504-3 a související metody kontroly drsnosti a čistoty povrchu.

Nátěrové systémy a jejich volba

Pro volbu nátěrového systému vycházejí odborníci z norm ČSN EN ISO 12944 a jejích kapitol. Část 1 stanoví obecné zásady ochrany ocelových konstrukcí, Část 2 definuje kategorie korozní agresivity prostředí, Část 3 popisuje konstrukční aspekty a vhodnost řešení, Část 4 upravuje postupy přípravy povrchu, Část 5 doporučuje nátěrové systémy pro jednotlivé prostředí, Část 6 laboratorní metody zkoušení a Část 7 provádění nátěrů. Část 9 upravuje laboratorní metody pro extrémně korozivní atmosféry. Dále se zohledňují faktory jako environmentální vlivy, mechanické namáhání a cena.

Nátěrové systémy jsou voleny podle korozní agresivity prostředí a požadované životnosti. Životnost nátěrového systému bývá kategorizována na nízkou, střední, vysokou a velmi vysokou a slouží jako pomocné kritérium pro výběr, nikoli jako zaručená životnost konstrukce. Vzorové environmentální podmínky zahrnují zejména prostředí C1-CX a část pod hladinou či v zemi, které vyžadují zvláštní posouzení.

Kontrola, testování a záruky

Ochranu proti korozi provádíme na stavbách i u výrobců ocelových konstrukcí a provádíme kontrolu podle ČSN EN ISO 12944. Pro ověření odolnosti nátěrového systému se využívají testy jako korozní test dle ČSN EN ISO 9227. Různé laboratorní zkoušky se kombinují, aby co nejvíce napodobily reálné prostředí a skutečné namáhání. V současné době se vyvíjejí i nové technologie a materiály s nižším podílem VOC a zohledněním environmentálních trendů, včetně fotovoltaických konstrukcí a energetické bezpečnosti.

Laboratoře specializované na povrchové úpravy nabízejí službu testování a ověřování vhodných nátěrových systémů, včetně technologií tryskání, žárového zinkování a nanášení organických nátěrových hmot. Pro zajištění kvality a dlouhodobé spolehlivosti jsou k dispozici i technologie pro měření tloušťky povlaků a romírování rosného bodu.

Aplikace a praktické ukázky

Ocelové konstrukce se často používají v dopravní infrastruktuře, průmyslových objektech a stavebnictví. Předúprava povrchu a volba ochranného systému jsou klíčové pro dlouhodobou ochranu a vzhled. V praxi se uplatňují duplexní systémy, kombinace organických nátěrů s galvanickými vrstvami a případně žárové zinkování. Příklady aplikací zahrnují rekonstrukce dálničních mostů a ochranu zásobníků ropy pro strategické zásoby, kde epoxidové a polyaspartátové systémy nabízejí potřebnou kombinaci chemické odolnosti a mechanické houževnatosti.

Podíl nových technologií a metod se promítá do plánů údržby a financování projektů. Před dlouhodobým plánováním je důležité vyhodnotit náklady životního cyklu (LCC) a připravit technickou dokumentaci a zadání návrhu (TDS) popisující prostředí, očekávanou životnost, rozměry a přístupnost pro údržbu, stejně jako technologické postupy pro výrobu a aplikaci PKO. Nezanedbatelnou složkou je i kvalifikace pracovníků a dozor nad provedením prací.

Praktické tipy pro správný výběr a realizaci PKO

• Definujte korozní agresivitu prostředí podle ČSN EN ISO 12944-2 a při návrhu zohledněte části konstrukce vystavené specifickým podmínkám (voda, dutiny, částečné krytí).
• Začněte volbou nátěrových systémů s ohledem na požadovanou životnost a prostředí; použijte doporučené systémy pro dané prostředí podle tabulek v normách.
• Provádějte správnou přípravu povrchu podle ČSN ISO 8504 a zajistěte odpovídající adhezi a odolnost proti chemikáliím.
• Používejte pouze ověřené materiály a dodavatele s certifikáty pro aplikaci, kontrolu a řízení kvality nátěrů.
• Integrovaně plánujte údržbu a testování systému PKO v průběhu životnosti konstrukce, zahrnujte i ekonomické hodnocení LCC.
• Zvažte moderní trendy, jako duplexní systémy, nízko VOC nátěrové hmoty a využití technologií pro lepší přípravu povrchu (např. tryskání drtí), a to s ohledem na energetické nároky.

Vizualizace a doplňkové prvky

Obr. 3: Korozní napadení konstrukce po 2 letech v prostředí C3; Im1-Im4 znázorňují různé prostředí a jejich vliv na korozní napadení.

Obr. 4: Testování nátěrových systémů v laboratorních podmínkách pro ověření odolnosti proti korozi a vlivu rosných podmínek.

Tabulka: základní kroky volby PKO

Ke každému prostředí jsou přiřazeny životnosti nátěrů a jejich kritický význam pro volbu systému; je však nutné mít na paměti, že životnost konstrukce ovlivňuje více faktorů než samotný nátěr. Znalost prostředí a správná implementace PKO zvyšují šanci na dosažení požadované životnosti a minimalizaci nákladů na údržbu.
