Izolační odpor je kritickým parametrem při zajišťování bezpečnosti a funkčnosti elektrických systémů. Měřiče izolačního odporu nebo také měřiče izolačního stavu, někdy zvané megaohmmetry, jsou specializované revizní přístroje, které se využívají k měření izolačních odporů elektrických zařízení, sítí nebo jejich částí.
Princip je přímočarý. Přístroj přivede na izolaci definované stejnosměrné napětí a sleduje proud, který jí protéká. Tato zařízení přivádějí na izolaci vysoké stejnosměrné napětí a měří výsledný proud. Pokud je proud malý, izolace je v pořádku. Pokud roste, izolace už svou práci nedělá.
Díky testerům izolace snadno provedete kontrolu i revizi izolačního stavu elektrické sítě, její kvality a bezpečnosti, a předejdete tak zbytečným komplikacím, rizikům či snad poruchám a nehodám v důsledku nedostatečné nebo špatné izolace.
Indexy a diagnostické metriky: PI a DAR
Polarizační index (PI) je důležitou diagnostickou metrikou pro posouzení stavu izolace v průběhu času. Je to poměr izolačního odporu měřeného po 10 minutách k odporu naměřenému po 1 minutě při konstantním napětí. Hodnota PI vyšší než 2 obecně znamená dobrou izolaci, zatímco hodnoty nižší než 1 naznačují potenciální problémy vyžadující pozornost.
Dielektrický absorpční poměr (DAR) je dalším klíčovým parametrem pro hodnocení kvality izolace. Vypočítá se jako poměr izolačního odporu naměřeného po 1 minutě k odporu naměřenému po 30 sekundách. DAR poskytuje rychlé posouzení dielektrických vlastností izolace a může být užitečným indikátorem stárnutí nebo pronikání vlhkosti do izolačních materiálů.
PI i DAR lze měřit pomocí pokročilých měřičů izolačního odporu, jako jsou modely firmy Kyoritsu.
Funkce a bezpečnost přístrojů
V praxi jsou důležité detaily jako rozsahy měření, testovací napětí, bezpečnostní kategorie nebo způsob ovládání. Datasheet izolačního měřiče často vypadá jako suchá tabulka, ale právě tam se láme rozdíl mezi hračkou a přístrojem do terénu. Několik stránek parametrů, pár fotografií a tabulka rozsahů. Nic, co by běžně lákalo k delšímu čtení. Jenže právě v takových materiálech bývají ukryté věci, které stojí za pozornost. Ne marketingové výkřiky prostoduchých copywriterů, ale technická fakta.
Přístroj musí poskytovat bezpečnostní prvky, jako je optická a zvuková indikace přítomnosti napětí na měřeném obvodu a automatické vybíjení napětí po ukončení měření pro zvýšení bezpečnosti. Mnohé moderní přístroje mají také funkci ZERO OHM, která při zkratování měřicích hrotů a stisku tlačítka 0Ω ADJ vynuluje vliv odporu měřicích kabelů. Červená měřicí sonda je často vybavena ovládacím tlačítkem pro spuštění měření.
Rozsahy zkušebních napětí a měření
Pro test izolačního odporu je obvykle k dispozici několik rozsahů měřicího napětí. Například běžné základní rozsahy jsou 50 V, 100 V, 125 V, 250 V, 500 V a 1 000 V. U profesionálních vysokonapěťových přístrojů se setkáme s rozsahy od 500 V až do 15 kV nebo více, například 500 V, 1 000 V, 2 500 V, 5 000 V, 10 kV a 12 kV, případně až 15 kV.
V každém napěťovém rozsahu je možné jemné nastavení napětí tak, že jednotlivé rozsahy se překrývají. Například u rozsahu 500 V je možné nastavit nejmenší měřicí napětí na 50 V. Některé přístroje podporují také krokové nebo plynulé zvyšování napětí (RAMP) pro detailní analýzu izolace a možnost aktivovat funkci BREAKDOWN, která přeruší test v případě, že by došlo k poškození izolace, nebo funkci BURN pro řízený průraz izolace.
Další měřené parametry a funkce
Moderní měřiče umožňují měření svodového proudu od nízkých hodnot (např. 5 nA) a kapacity do desítek mikrofaradů (např. do 50 μF). Kromě měření izolačního odporu přístroje často měří kontinuitu proudem 200 mA do 4 000 Ω a napětí TRMS AC / DC do 600 V s automatickou detekcí AC / DC. Přístroje mohou také poskytovat měření unikajících proudů, výpočet PI, DAR a dielectric discharge (DD).
Pokročilé přístroje jsou vybaveny pamětí pro ukládání časového průběhu měření (napětí, proud a odpor). Do interní paměti lze uložit tisíce dat nebo časový záznam až desítek minut s krokem 1 s. Některé modely mohou být napájeny z interní dobíjecí baterie nebo ze sítě AC. Alarmy, vyhlazení signálu, komunikace s PC nebo pomocí Bluetooth či dalších rozhraní a možnost přepočtu výsledků na referenční teplotu jsou další žádané funkce.
Typy přístrojů: od jednoduchých megmetů po profesionální analyzátory

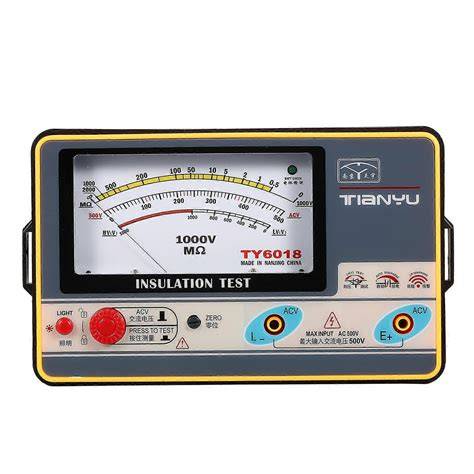

V sortimentu jsou dostupné přístroje pro různé potřeby: od jednoduchých servisních megmetů, které nabízejí rychlou kontrolu izolace, až po profesionální vysokonapěťové měřiče pro výrobní a energetické aplikace. Ruční měřicí přístroj Metra Insu 20 patří mezi klasické servisní přístroje pro tuto úlohu. Přístroj přibližně měří izolační odpor v rozsahu 10 kΩ až 2 GΩ. Pro většinu instalací nízkého napětí je to rozsah plně dostačující. Insu 20 je koncipovaný jako jednoduchý servisní Megmet. Jeho úkolem není dlouhodobá diagnostika izolace, ale rychlá kontrola v terénu.
Typické klasické modely servisních přístrojů zahrnují MIT420 / MIT430 (Megger), 1507 / 1503 (Fluke), MIC-10 / MIC-15 (Sonel), MI 3115 / MI 3102 (Metrel) a KEW 3025 / KEW 3125 (Kyoritsu). A právě proto se vedle ostatních digitálních testerů stále používají i velmi jednoduché „klasické megmety". Často je potřeba hlavně jedno, rychle zjistit, jestli je izolace OK.
Příklady profesionálních přístrojů a řad
Řada měřičů izolace KEW 355X má společný kompaktní design, uživatelsky přívětivé rozhraní a robustní konstrukci. Všechny tři modely této řady mají tyto společné vlastnosti: nejvyšší rychlost měření ve své třídě (0,5 s), pro test izolačního odporu je k dispozici 6 rozsahů měřicího napětí (50 V, 100 V, 125 V, 250 V, 500 V, 1 000 V), jasný, bílý podsvětlený display s bargrafem a senzor osvětlení, který zapíná podsvětlení automaticky.
Pro vysokonapěťové testování izolace poskytuje Kyoritsu robustní řešení vhodná pro specializované aplikace, jako je výroba a distribuce energie, testování elektromotorů a transformátorů, a průmysl. Například model KEW 3128 nabízí měřicí napětí: 500 V, 1 000 V, 2 500 V, 5 000 V, 10 kV a 12 kV. Tento přístroj podporuje měření parametrů PI, DAR a DD, stejně jako měření krokováním napětí pro detailní analýzu izolace. Měření svodového proudu od 5 nA a měření kapacity do 50 μF. Přístroj je vybaven pamětí, kdy je možné ukládat časový průběh měření (napětí, proud a odpor).
Modely KEW 3127 a další profesionální přístroje nabízejí kromě základních testů i test RAMP a funkce jako BREAKDOWN nebo BURN. Kyoritsu KEW 3125B je digitální měřič izolačního odporu s napětími 500 V, 1 000 V, 2 500 V a 5 000 V, měří odpory do 1 TΩ a vyhodnocuje PI a DAR. Tyto přístroje jsou navrženy s přesností a důrazem na detail, což odráží závazek společnosti ke kvalitě a inovacím.
Speciální přístroje a aplikace
V nabídce jsou i měřiče přizpůsobené specifickým aplikacím: telekomunikace, letectví, armáda, fotovoltaické systémy nebo měření v laboratorních a výrobních podmínkách. Například přístroje s testovacími napětími až 15 kV nebo řešení s velmi vysokým měřicím rozsahem (až desítky TΩ) slouží pro náročné průmyslové testy. K dispozici jsou také kombinované přístroje, které integrují funkce multimetru a testeru izolace v jednom kompaktním ručním provedení.
Hlídače izolačního stavu pro nepřetržité monitorování
Hlídače izolačního stavu zastupují klíčovou roli kontrolního zařízení tam, kde je vyžadován nepřetržitý provoz, minimální poruchovost a zároveň maximální bezpečnost elektrické sítě, jako jsou nemocnice, průmyslová výroba, elektromobilita nebo datová centra. Hlídače izolačního stavu monitorují izolační odpor v IT sítích a poskytují rychlou detekci poruch izolace, často s možností komunikace po rozhraní Modbus RTU, RS485, CAN nebo jiných protokolech.
Pro aplikace s vyšším jmenovitým napětím se používají vazebné členy, které umožňují rozšíření použitelného napěťového rozsahu hlídačů. Vazebné členy AGH (různé typy) umožňují rozšířit použití hlídačů izolačních stavů pro monitorování střídavých nebo stejnosměrných IT sítí až do hodnot desetikorun kV dle typu vazebného členu a kombinace.
Výběr přístroje a doporučení v praxi
Nevíte si rady s výběrem vhodného přístroje na měření izolačního odporu? Potřebujete zvážit, zda je důležitější počet „chytrých“ funkcí nebo jasně dané testovací napětí, čitelný údaj a bezpečné vybití obvodu po měření. Pro rychlou kontrolu izolace není rozhodující počet funkcí, ale spolehlivé údaje a bezpečnostní prvky. Přístroj nemusí umět hlubší diagnostiku stárnutí izolace, ale umí rychle odpovědět na základní otázku o stavu zařízení.
Při ověřování spotřebiče či části sítě je důležité dbát na postup měření a obecné bezpečnostní zásady. Vadná zásuvka, nalomený přívod nebo vypnutý spínač mohou vytvořit výsledek, který vypadá správně, a přesto nic nedokazuje. Když elektrické zařízení začne zlobit, bystrý elektronaut sahá po jednom z nejjednodušších testů, měření izolačního odporu. V praxi právě tahle jednoduchá odpověď často rozhodne, zda je problém v izolaci, nebo úplně jinde.
Krátké shrnutí parametrů, které zvažovat při výběru
- Maximální testovací napětí a možnost jemného nastavení rozsahů
- Maximální měřicí rozsah odporu (MΩ, GΩ, TΩ)
- Podpora testů PI, DAR, DD, RAMP, BREAKDOWN
- Měření kapacity a svodového proudu
- Bezpečnostní funkce: indikace napětí, automatické vybíjení
- Paměť, komunikace (USB, Bluetooth, RS485/Modbus atd.)
- Napájení: dobíjecí baterie vs. síťové napájení
- Odolnost a krytí pro provoz v terénu
| Typ přístroje | Rozsah napětí | Hlavní použití |
|---|---|---|
| Servisní megmet (např. Metra Insu 20) | 50-1000 V | Rychlé kontroly v terénu |
| Profesionální tester (např. Kyoritsu KEW 3128) | 500 V-12 kV | Detailní diagnostika, energetika, výroba |
| Vysoce specializovaný (např. MD 15KVR) | 500 V-15 kV | Průmyslové a vysokonapěťové aplikace |
Řada měřičů izolačního odporu Kyoritsu poskytuje profesionálům spolehlivé přístroje pro diagnostiku a údržbu elektrických systémů. Díky možnostem pro nízkonapěťové i vysokonapěťové aplikace splňují tato zařízení širokou škálu průmyslových potřeb a zajišťují bezpečnost a účinnost v elektrických instalacích. Každý model je navržen s přesností a důrazem na detail, což odráží závazek společnosti Kyoritsu ke kvalitě a inovacím v oblasti elektrických testovacích zařízení.
