Měřiče izolačních odporů a testery izolace pro měření od 50 V do 15 kV slouží k ověřování stavu izolace elektrických instalací, kabelů, motorů a dalších zařízení. Měření izolačního odporu patří mezi základní zkoušky elektrických zařízení a instalací. Jeho cílem je ověřit, zda izolace vodičů, vinutí, kabelů nebo dalších částí zařízení vykazuje dostatečný odpor proti průchodu nežádoucího proudu.
Proč se používají a jak fungují
Testery izolace při měření používají definované zkušební napětí, které je vyšší než běžné provozní napětí testovaného obvodu. Přístroj měří proud protékající izolací a z něho vypočítává výsledný izolační odpor. Pokud je proud malý, izolace je v pořádku. Pokud roste, izolace už svou práci nedělá. A v praxi právě tahle jednoduchá odpověď často rozhodne, zda je problém v izolaci, nebo úplně jinde.
Rozsahy zkušebních napětí a určení vhodného přístroje
Pro revize elektrických instalací, rozvaděčů a běžnou servisní práci obvykle postačí přístroje se zkušebním napětím do 1 kV. U motorů, delších kabelových tras, rozvodů v průmyslu a náročnějších aplikací se často používají přístroje se zkušebním napětím 2,5 kV až 5 kV. Pro specializované diagnostické úlohy a měření ve vysokonapěťových aplikacích jsou určeny přístroje s rozsahem 10 kV až 15 kV.
Další funkcí, kterou některé modely nabízejí, je Polarizační index (PI) - porovnává hodnoty izolačního odporu v různých časových okamžicích během měření. DAR (Dielectric Absorption Ratio) vyhodnocuje poměr izolačního odporu ve dvou časových bodech a slouží k rychlejšímu orientačnímu posouzení kvality izolace. U vybraných modelů mohou být k dispozici i další funkce, například DD pro posouzení dielektrického vybíjecího proudu nebo RAMP test, který umožňuje plynulé zvyšování zkušebního napětí.
Praktické příklady a srovnání běžných přístrojů
Testery izolace se používají během revizí instalací, při údržbě výrobních zařízení, při diagnostice motorů a kabelů, při kontrolách po opravách a při ověřování zařízení před uvedením do provozu. Příklady měřičů izolace zahrnují MIT420/ MIT430 (Megger), Fluke 1507/1503, MIC-10/ MIC-15 (Sonel), MI 3115 / MI 3102 (Metrel) a KEW 3025 / KEW 3125 (Kyoritsu). Přístroje jako Electron Mini 03 P a MINI 03/ MINI03P měří izolační odpor napětími 100 V, 250 V resp. 500 V DC, s různými doplňkovými funkcemi, jako měření AC/DC napětí do 1000 V. UT502A nabízí rozsahy 500 V, 1000 V, 2500 V DC a měření až 5,5 GΩ, dále PI a DAR a funkce pro nízký odpor a AC napětí. Podobně UT500 řady zahrnují modely s různými rozsahy testovacího napětí (UT501A/B, UT502A) a hodnotami měřeného izolačního odporu až do desítek gigohmů, včetně indikace a ochrany.
Specifické požadavky na měření dle norem a praktické tipy

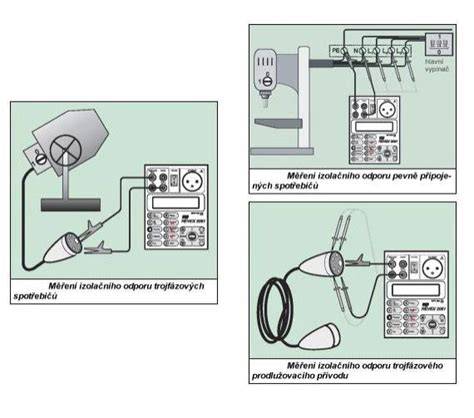

Izolační odpor se musí měřit mezi živými vodiči navzájem a živými vodiči a ochranným vodičem spojeným se zemničem. Tam, kde je to vhodné, je dovoleno živé vodiče spolu navzájem spojit. V praxi může být nutné provádět toto měření během montáže instalace před připojením vybavení. Tam, kde obvod obsahuje zařízení, které je náchylné k ovlivnění výsledků nebo k poškození měřením, musí být prováděno pouze měření mezi spolu vzájemně spojenými živými vodiči a zemí.
Minimální hodnoty izolačního odporu a jejich interpretace: ELV (SELV, PELV) 250 V ≥ 0,5 MΩ; 500 V ≥ 1,0 MΩ; 1000 V ≥ 1,0 MΩ. Tabulka 1 slouží k ověření izolačního odporu mezi neuzemněnými ochrannými vodiči a zemí. Při měření s SPD (přepěťovými ochrannami) se doporučuje odpojit SPD, případně snížit zkušební napětí na DC 250 V, pokud odpojení není praktické a izolační odpor musí být alespoň 1 MΩ. Některé SPD obsahují indikační obvody, které mohou zkreslit měření.
Stejně jako v některých případech nemusí být prakticky odpojitelná některá pevně připojená zařízení (např. ventilátory, svítidla, stroje). Pokud instalace vykazuje dostatečný izolační odpor i s těmito pevně připojenými spotřebiči, je vše v pořádku; v opačném případě je nutné identifikovat spotřebiče s nižším izolačním odporem a měření opakovat.
Užitečné poznatky o datasheetech a výběru měřicího nástroje
Datasheet izolačního měřiče bývá klíčový: uvádí rozsahy měření, testovací napětí, bezpečnostní kategorie a ovládání. Správný výběr vyžaduje zohlednit typ zařízení, zkušební napětí a požadavky na běžné měření či diagnostiku. Příkladem je UT502A (UNI-T) s rozsahy 500V/1000V/2500V, až 20 GΩ, a s funkcemi PI a DAR a ochrannými parametry CAT III 600 V. Dalšími modely jsou UT501A/B, UT502A, nebo Megger MIT415/MIT220, Fluke 1507/1503 a další, které se liší rozsahymi a funkcemi.
V terénu bývá důležité vybrat přístroj podle typu zařízení, zkušebního napětí a požadavků na rychlou diagnostiku. Měřiče izolace pro průmyslové údržby často nabízejí kombinaci širokého rozsahu měření a přehledných číselných či analogových zobrazení, stejně jako rychlé vybíjení po ukončení měření a indikaci nízké baterie.
Speciální poznámky k datům a službám
Blue Panther dodává měřicí přístroje pro průmysl, energetiku, servis i odbornou údržbu a současně zajišťuje návazné služby. Navazující informace lze najít u Akreditované kalibrační laboratoře. Pokud si nejste jisti vhodným měřičem izolačního odporu, kontaktujte nás pro doporučení podle typu zařízení a požadavků na zkušební napětí a diagnostiku.
Princip fungování meggeru
- Metra Insu 20 - klasický servisní přístroj pro měření izolačního odporu v rozsahu 10 kΩ až 2 GΩ, kombinace analogové a digitální indikace.
- Příklady dalších měřičů izolace: MIT420/MIT430 (Megger), MIC-10/MIC-15 (Sonel), MI 3115/MI 3102 (Metrel), KEW 3025/3125 (Kyoritsu).
- MINI 03 a MINI 03P - měření izolačních odporů napěti 100 V, 250 V resp. 500 V DC; MINI03P měří i přechodové odpory proudem.
- UT502A - vo AV, zkušební napětí 500/1000/2500 V, až 20 GΩ a PI/DAR.
Tabulka vybraných údajů o vybraných přístrojích
| Přístroj | Napětí (DC) | Izolační odpor | Další funkce | Rozměry |
|---|---|---|---|---|
| Metra Insu 20 | 50-1000 V | 10 kΩ - 2 GΩ | Analog/Digitální, rychlé vybití | - |
| UT502A | 500/1000/2500 V | 0 MΩ - 20 GΩ | PI, DAR, nízký odpor, AC napětí | 150 x 100 x 71 mm |
| MIT415/MIT220 | 250-500 V | do 1 GΩ | Spojitost, analog/digitální zobrazení | - |
Další poznámky: pro vysokonapěťová měření a specifické aplikace je vhodné vyhledat modely se širším rozsahem a vhodnou kalibrací. Pro běžné revize je často dostačující napětí do 1 kV a spolehlivý izolační odpor nad minimálními hodnotami uvedenými v normách.
