Dokument popisuje systém Prefa a jeho prostupy střechou, včetně souvisejících prvků okapů, svodů, kotlíků, závětrných lišt a doplňkového příslušenství. Zvláštní důraz je kladen na prostupy pro různé typy krytin a na provozní a instalační pokyny pro správnou funkci a dlouhodobou odolnost systemu.
Prefa systém a jeho hlavní součásti
Prefa nabízí široký sortiment okapových systémů, žlabů, svodů, kolen a spojek svodů. Tyto prvky jsou navrženy pro spolehlivý odvod dešťové vody a bezpečné ukotvení celé konstrukce. Důležitou součástí jsou také prostupy střechou a příslušenství k nim, které umožňují hladké vedení vody i vzduchu.
Mezi další klíčové komponenty patří střešní podhledy a jejich doplňky, zahrnující podhledové desky plné i perforované, barevné podhledy a podhledy s imitací dřeva. Vše slouží k estetice i funkčnosti střešní konstrukce a doplňuje krytinu Prefa.

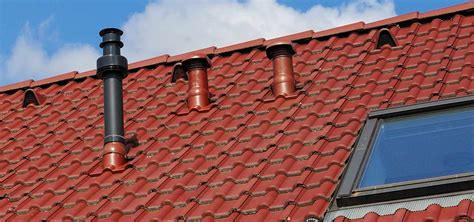

Prostupy střechou - typy a použití
Prostupové systémy umožňují bezpečné a těsné vedení průchodů skrz střechu. Varianta Světle šedá RAL 7005 a další barvy zajišťují soulad s barvami krytiny a okapů. Průchodné prvky jsou navrženy pro sklon střechy od 3° do 52°, což pokrývá široké spektrum staveb a konstrukcí.
Prostupové tašky DS.19 jsou určeny pro prostupy o průměru 80-125 mm a sklon střechy 17°-35°. Prostupová taška PREFA pro panely FX.12 a R.16 slouží pro průchod průměrů 80-125 mm a pro sklon střechy 17°-52°. Tyto díly z barevného legovaného hliníku zajišťují vizuální jednotu a mechanickou odolnost.
Nalepovací prostup PREFA pro falcované střechy je rovněž z barevného legovaného hliníku, určený pro průchod střechou s minimálním sklonem 3°. Rozměry Ø 120-170 mm a Ø 170-210 mm jsou k objednání s uvedenou dodací lhůtou. Manuály a návody k pokládce jsou součástí sekce Servis pro partnerské firmy.
Další součásti a montážní prvky
K ochraně a správné funkci střešního systému slouží svěrky sněhové zábrany, trubky a zachytávače ledu pro trubku sněhové zábrany. Doplňky zahrnují těsnící prostředky, instalační lepidla a čisticí prostředky k zajištění vodotěsnosti a trvanlivosti spojů.
Pro délky hliníkových pásů až 12 m a pro pokládku až do délky 15 m jsou k dispozici odpovídající profily a příslušenství. Dále systém obsahuje napojení a lemování pro komín, zdí a další detaily s širokým výběrem barev a povrchů.
Materiály a barevné varianty
PREFALZ je hliníkový střešní systém, který je kompatibilní se solárními panely Prefalz. Prefalz se vyznačuje nízkou hmotností (2,2-2,3 kg/m²) a vysokou mechanickou pevností. Systém nabízí širokou paletu standardních barev, převážně v kvalitě P.10, se zárukou až 40 let na barvu. Povrch je líčen procesem Coil-Coating, což zajišťuje pružnost a odolnost proti povětrnostním vlivům.
Vrtání a ukotvení se provádí podle norm EN 13501-1 třídou nehořlavosti A1. Před profilováním svitků je třeba mít na paměti kompatibilitu barevných svitků s ostatními komponenty a vyvarovat se kombinací s jinými výrobci, aby nedošlo ke změně kvality lakování a křídování nátěru.
Montáž a systémová integrace
Hliníkové střechy Prefa se vyrábějí s větranou spodní konstrukcí a vzduchovou mezerou mezi střešní krytinou a izolací. Je důležité zvolit vhodnou separační vrstvu: může sloužit jako ochrana dřevěného bednění, zlepšit zvukovou izolaci, vyrovnat mikro nerovnosti nebo poskytnout ochranu proti vlivům impregnace na dřevo. Při volbě separační vrstvy je nutné konzultovat její funkci se výrobcem.
Pro dodatečnou zvukovou izolaci se doporučují silnější bitumenové pásy typu BauderTOP UDS 3 NK nebo obdobné. Při pokládce je vhodné použít bitumenové separační vrstvy a zajistit větranou konstrukci pod střešním pláštěm. Pro ukotvení falcovaných krytin se používají hřebíky, šrouby či nýty z nerezové oceli a padding pro dostatečnou ochranu proti sněhu zahrnuje svěrky sněhové zábrany a příslušenství pro odvětrání a bezpečnost.
Kompletní systém PREFA zahrnuje i další příslušenství, jako jsou držáky stoupací plošiny, nosné montážní profily a upevňovací prvky pro solární systém. Prostor pro servis je určen pro partnerské firmy a vyžaduje přístupové údaje, které je třeba získat od regionálního technického poradce.
Bezpečnost a normy
Specifikace a materiály Prefa odpovídají normám EN a místním předpisům; důležitá je správná volba podle sklonu střechy a dalších provozních podmínek. Při projektování střešních systémů je vhodné zohlednit i požadavky na odvodnění a ochranu proti sněhu, aby se minimalizovalo riziko poškození a zajistila dlouhodobá funkčnost.
V technické dokumentaci se uvádí minimální sklon střechy, rozměry prostupů a kompatibilita s různými typy krytin a šindelů. Upozornění na nutnost dodržení konkrétních požadavků a odkaz na servisní návody jsou součástí textu pro profesionální montáž.
BRAMAC - Prostupy 2013
Možnosti vizuálního a textového zpracování
Tabulky a technické listy mohou být součástí článku, pokud je nutné ilustrovat specifikace jednotlivých komponentů: průměry prostupů, sklon střechy, barvy a jejich kódování, materiály a hmotnost svitků. Případně lze doplnit i infografiku znázorňující cestu od dešťové vody od okapu přes svod až k odkanalizování.
