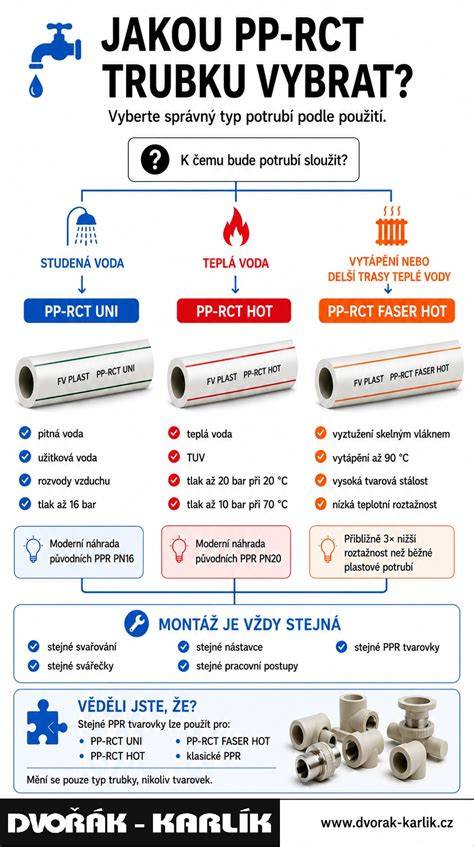

Užití systému FV AQUA PPR a PP-RCT umožňuje realizace rozvodů v obytných domech, administrativních a veřejných budovách, v průmyslu i v zemědělství. Je určen pro dopravu studené a teplé vody a při dodržení předepsaných pravidel i pro ústřední vytápění. Pro jednotlivé aplikace je potřeba zvolit vhodný druh trubky s odpovídajícími parametry mezní provozní teploty a tlaku. Systém FV AQUA nabízí potrubí PPR, PP-RCT HOT, PP-RCT UNI, PP-RCT FASER a PP-RCT STABIOXY. Systém lze použít i pro vzduchové rozvody.
Rozvody vody vnitřního vodovodu zahrnují studenou, užitkovou a teplou vodu, teplotní limity a hygienické aspekty. Pro teplou vodu se předpokládá max. 57°C v místě výtokové baterie jako ochrana proti opaření a v rozvodech může dojít k krátkodobému přehřátí na 70°C v místě ohřevu z hygienických důvodů. Při posuzování vytápění je nutné zohlednit vstupní výpočtovou teplotu otopné vody a možnosti zdroje tepla. Před montáží plastového potrubí za kotlem doporučujeme za kotel či boiler nainstalovat 1,5-2 m kovového potrubí pro lepší ochranu proti přehřátí systému.
Možnosti vedení potrubí zahrnují drážky ve stěně, podlahách, stropech, podél stěn, instalační šachty a kanály, omítkou pod sádrokartonovými příčky a podhledy. Vedení mimo objekt vyžaduje posouzení dle konkrétních podmínek. Základními požadavky jsou mechanická ochrana potrubí, podpora a dilatace. Při instalaci v sádrokartonových příčkách je nutné zajistit polohu potrubí vhodným uchycením a možnost dilatace. Potrubí vedené v podlahách a stropech je chráněno chráničkami z polyethylenu a vzdušnou mezerou pro tepelnou izolaci.
Montážní předpis a základní zásady
Pro montáž lze použít jen prvky, které nebyly poškozeny při dopravě a skladování. Minimální teplota pro montáž plastových rozvodů je +5°C. Při ohýbání potrubí je nutné použít teplotní podmínky nejméně +15°C a minimální poloměr ohybu pro průměry 16-32 mm je 8× D. Plynové či plamenové ohřevy ohýbání potrubí jsou nepřípustné. Spojování plastových částí se provádí polyfúzním svařováním, elektrotvarovkami a natupo; pro trvalé závitové spoje se používají kovové závity. Závity se těsní teflonovou páskou, těsnící nití nebo speciálními těsnicími tmely. Délkové změny Δl se počítají podle materiálu a teploty, a volná kompenzační délka LS je klíčová pro minimalizaci napětí ve stěně trubky.
Je důležité dodržet vhodnou vzdálenost supportů a kluzných uložení. Pro svislá potrubí platí násobení maximální vzdálenosti podpěr koeficientem 1,3. Potrubí se musí dělit na samostatně uzavíratelné části a uzávěry se volí podle konstrukce, včetně pod omítky. Před zahájením montáže v sádrokartonových příčkách je nutné promyslet prostupy a vyřešit instalaci elektroinstalací.
Vedení potrubí a dilatační zóny
Pro kompenzaci dilatací se používají ohebnostní mechanismy v ohybu trasy, kompenzační smyčky a „U“ kompenzátory. Před svařením FV PPR kompenzačního smyčky ji stlačte ve směru šipek a svařujte ji stlačenou o vypočtenou hodnotu Δl. Volná délka Ls je definována bez pevných podpor či závěsů. Předpokládané délky dilatačních úseků závisí na průměru potrubí a teplotě média. Potrubí STABIOXY a FASER mají nižší délkovou roztažnost a vyšší tuhost než PPR, což ovlivňuje délku dilatačních úseků.
Vedení stoupacího potrubí vyžaduje pečlivé rozložení pevných bodů (PB) a kluzných uložení (KU) a často je vhodné použít dilatační smyčky pro zajištění dilatace. V instalačních šachtách a kanálech je nutné dodržet pravidla pro polohu a zajištění dilatace. Při vedení v předstěnách SDK zůstávají bloky zdiva neporušeny a rozvody se zakryjí sádrokartonem, což usnadňuje případnou opravu bez rozsáhlých zásahů do omítky.
Typy a volba materiálů potrubí
Mezi nejčastější materiály patří PPR trubky pro vnitřní rozvody teplé i studené vody díky jejich odolnosti vůči teplotám a dlouhé životnosti. Pro venkovní či podzemní vedení je vhodné zvolit plastové trubky s dodatečnou ochranou proti poškození. Teplovodní trubky je třeba izolovat - doporučuje se 10 mm izolace pro topení a 15 mm pro vodovodní rozvody. Pro zvukovou izolaci a akustické tlumení se používá minerální izolace a v podkroví či podhledech akustické pásky.
Přechodky plast-kov při teplé vodě a vytápění se vždy používají s mosaznými poniklovanými závity nebo s mosaznými přechodkami; závity lze utahovat klíči s páskou. Před použitím plastových závitů je nutné vyvarovat se použití přechodek s plastovými závity z důvodu tepelně mechanických důvodů.
Montáž příček ze sádrokartonu a instalace v koupelnách
Sádrokartonové příčky se dají rychle postavit a dutina slouží k vložení elektroinstalací či odpadů. Před montáží se vyznačí linie, uloží UW a CW profily, vyzbrojí se izolací a poté se opláští deskami Habito® H. Opláštění se provádí dvouvrstvým pro vyšší tuhost a tmelením s armovacími páskami pro pevnost spojů. Kvalita povrchu závisí na správném tmelení a následném broušení.
V koupelně je vhodné použít zelený sádrokarton kvůli vlhkosti; má impregnaci a odolnost proti vlhkosti až 75%. Příčku lze zpevnit použitím dvou vrstev desek Diamant a silnými hmoždinkami. Při zavěšování těžších předmětů se doporučují nosné traverzy z sádrovláknitých desek o tloušťce 18 mm a použití robustnějších kotev. Po dokončení je potřeba provést hydroizolační nátěr a finální povrchovou úpravu.
Instalace odpadů a suché podlahy
Instalace odpadů v kuchyni, koupelně a WC vyžaduje správné svařování PPR potrubí polyfúzními svářečkami. Správné vedení odpadů a vzduchové průchody jsou klíčové pro odvodnění a prevenci zápachu. Pro odpadní potrubí platí zásady minimálního spádu (2-5 % sklon), aby gravitace zajišťovala plynulý odtok. Udržením správné tepelné izolace a odolných spojů se minimalizují netěsnosti a poruchy v systému.
Pro odpadní potrubí se používá PP-R potrubí, svářením polyfúzními svářečkami a vhodnými tvarovkami. Při demontáži a opravách je nutné zachovat správné zásady a používat tepelné ztráty a správné druhy zátky, zejména pro dlouhodobé uzavření.
Kontrola, tlaková zkouška a údržba
Po dokončení montáže je nutné provést tlakové zkoušky, aby se ověřila těsnost spojů a odolnost systému. Obvykle se tlakuje na 1,5násobek provozního tlaku a během 12 hodin by tlak neměl klesnout o více než 20 kPa. Zápis o tlakové zkoušce slouží jako doklad pro provoz a kolaudaci systému. Pravidelná údržba zahrnuje kontrolu tlaku, uzávěrů a proplachování trubek ve stanovených intervalech.
Všechny otevřené konce se utěsňují a systém se natlakuje; při úniku tlaku je nutné vyhledat netěsnost a opravit ji. Moderní trendy zahrnují integraci plastových rozvodů do inteligentních domácností se sledováním spotřeby vody a detekcí úniků.
Detaily k sádrokartonovým příčkám a spojení s vodovodem
Trubky v profilech mohou procházet CW profily a v případě potřeby lze rozšířit konstrukci instalací, která umožní větší průchod potrubí. Při větších otvorech v profilech platí pravidla pro minimalizaci oslabení konstrukce: otvor o 10 mm menší než dutina, výška otvoru dvojnásobek šířky; lze vložit několik otvorů, avšak s ohledem na dostatečnou tuhost stěny. Zvětšení konstrukce lze dosáhnout zdvojením rámu a použitím silnějších profilů pro zvětšení nosnosti.
Pro zavěšení umyvadel a dalších těžších břemen je vhodné vybudovat robustní upevnění než jen desku sděřovanou do sádrokartonových desek. Excentricita a zatížení by měly být kontrolovány, aby nedošlo k nadměrnému deformování příčky. Při použití dvou vrstev desek Diamant lze dosáhnout vyšší nosnosti až kolem 70 kg na jednu hmoždinku pro specifické aplikace.
Po spojení a dokončení osazení profily CW a opláštění Habito® H je nutné provést tmelení s použitím výztužných pásek Habito® Flex. Nakonec se provede hydroizolační stěrka a dokončí se povrchová úprava. Sádrokarton je výhodný materiál s vynikajícími protipožárními i zvukovými vlastnostmi a lze ho použít i v vlhkých prostorech s vhodnou variantou desek.
Pokud plánujete rozvody vody v sádrokartonových příčkách, svěřte tuto práci odborníkům. Profesionální přístup zajistí dlouhou životnost systému a usnadní následné opravy či zásahy do infrastruktury.
Digitální displej PPR svařovací stroj pro 20mm-110mm
- Rozvody vody v sádrokartonových příčkách a jejich specifika.
- Ochrana proti přehřátí a volba teplotně odolných materiálů.
- Vedení potrubí v předstěně a v podlaze s izolací.
- Pomůcky pro dilataci a kompenzaci teplotních změn.
- Postup tlakové zkoušky a její dokumentace.
Klíčové pojmy
Materialy: PPR, PP-RCT, STABIOXY, FASER. Montážní techniky: polyfúzní svařování, tvarovky, elektrotvarovky. Izolace: minerální vlna, polyethylenové chráničky. Bezpečnost: dilatace, teplotní roztažnost, tlaková zkouška.
