Řada impulsních relé, navržená v souladu s ČSN EN 60669, nabízí spolehlivé řešení pro spínání elektrických zařízení v impulsním provozu. Díky modulárnímu provedení s instalací na přístrojovou lištu se tyto přístroje snadno používají a lze je univerzálně zapojit v obytných budovách pro ovládání různých systémů, včetně osvětlení, vytápění, větrání, klimatizace, tepelných čerpadel, roletových vrat/bran, žaluzií, žárovek a výbojkových svítidel.
Co jsou pomocná (instalační) relé a jaké mají rozdělení
Pomocná (instalační) relé jsou přístroje, které se podle požadavku použitelnosti rozdělují na:
- výkonová relé neboli zesilovač, kdy se malým napětím (resp. proudem) spíná velké napětí (resp. proud); praktický příklad - nízkým napětím z obvodů bezpečného napětí AC 24 V nebo logických/digitálních výstupů se spíná výkonový obvod s napětím AC 230 V, při čemž je zajištěno galvanické oddělení ovládacího a ovládaného obvodu.
- pomocná relé slouží k ovládání pomocných obvodů, kde je třeba použít více jak jeden kontakt (množení kontaktů); ovládací napětí přivádí na cívku relé a kontakty relé pak spínají patřičné ovládané obvody. Počet a typ kontaktů závisí na konkrétním typu pomocného relé.
Pomocná (výkonová) relé se dále rozdělují podle několika parametrů: napájecího napětí (AC 230, AC/DC 24 apod.), počtu výstupních kontaktů (1, 2, 3, 4, 5 …), typu výstupních kontaktů (spínací, rozpínací, přepínací nebo jejich kombinace), max. spínaného proudu (standard 1, 5, 6, 8, 10, 12, 16, 20, 25 A), max. spínaného napětí (běžně 250 V AC, 400 V AC) a typu spínané zátěže (AC1, AC15 a pod.).
Provedení a montáž
Pro snadnou a bezpečnou instalaci se používají pomocná relé v modulovém provedení pro upevnění na DIN lištu, protože jejich rozměry zapadají do modulové zástavby v rozvaděčích, a indikace zůstává viditelná. Alternativně jsou relé určena pro zasunutí do patice a jsou vhodná ke spínání většího výkonu zátěže, k posílení či rozmnožení kontaktů stávajícího zařízení.
Konkrétní řada: VS a její technické parametry
Řada VS obsahuje celkem 6 typů pomocných relé - VS116K, VS116U, VS308K, VS308U, VS316/24, VS316/230. Pomocné ovládání osvětlení, signalizace, reléová Stavědla, bojlery, HDO, přímotopy apod. VS308K a VS316 díky většímu počtu kontaktů umožňují rozmnožit výstup na tři nezávislé přepínací kontakty, kterými lze spínat tři libovolné nezávislé zátěže. VS316K můžete přímo připojit do třífázového obvodu.
| Parametr | VS116K / VS308K | VS116U / VS308U | VS316 |
|---|---|---|---|
| Napájecí napětí | AC/DC 24 V nebo AC 230 V | AC/DC 12-240 V nebo AC 230 V | AC/DC 24 V nebo AC 230 V |
| Výstupní kontakt | 1x přepínací (NO) | 3x přepínací (NO) | 3x přepínací (NO) |
| Zatížení | max. 16 A / 1 000 W (lampa) | max. 8 A na kontakt | max. 16 A na kontakt |
V provedení 1-MODUL s upevněním na DIN lištu má každý z uvedených typů specifické rozměry a kapacity. Parametry z hlediska spínaného napětí a proudu lze využívat pro řízení osvětlení, signalizace, HDO, tepelné čerpadlo, roletové systémy a další domácí či průmyslové aplikace.
Praktické použití a výhody
Modulární provedení na DIN lištu usnadňuje instalaci a údržbu v rozvaděčích. Pomocná relé poskytují jasnou signalizaci díky samostatně spínané LED diodě u některých typů (např. VS116K, VS316/24). Volitelné kompenzační bloky zabraňují přehřátí cívky při použití žárovek. Měřicí a ovládací role relé umožňují bezpečné ovládání různých systémů bez nutnosti zásahu do hlavních ovládacích obvodů.
Z hlediska praktických scénářů je možné:
- spínat více zátěží z jedné ovládací cívky prostřednictvím vícekontaktních relé;
- posílit výstupní signál pro velké zátěže střídavého proudu;
- zabezpečit galvanické oddělení mezi ovládacím a zatěžovaným obvodem;
- připojit relé do různých systémů včetně osvětlení, vytápění, větrání a roletových vrat.
Bezpečnost a doporučené použití
Pro spínání většího výkonu zátěže a rozšíření kontaktů stávajícího zařízení je vhodné použít řadu VS s odpovídajícím počtem kontaktů a vhodným typem výstupních kontaktů. Vždy je nutné ověřit typ a povolené zatížení konkrétního relé a dodržet specifikace napájecího napětí a proudů pro bezproblémový provoz.

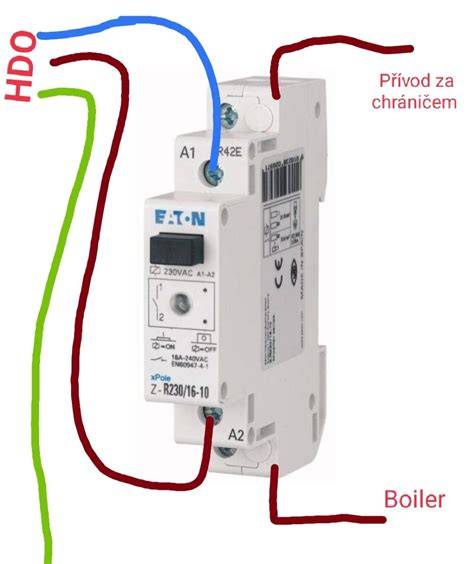

5 pin relay wiring diagram
Souhrnně lze říci, že pomocná relé na DIN lištu představují flexibilní a modulární řešení pro spínání a řízení různých systémů v průmyslové i domácí instalaci. Jejich použití umožňuje bezpečné rozšíření stávajících zařízení a zajištění spolehlivého provozu.
