Plynařské práce patří mezi nejrizikovější činnosti ve stavebnictví a technických instalacích. Aby byla zajištěna maximální bezpečnost osob, majetku i životního prostředí, musí být všechny plynové rozvody navrženy, instalovány a provozovány v souladu s přísnými bezpečnostními normami a aktuálními regulacemi.
1. Legislativa a normy upravující plynařské práce
Plynařské práce v České republice podléhají přísné legislativě, která má za cíl zajistit bezpečnost provozu plynových zařízení. Mezi hlavní právní předpisy patří: Zákon č. 458/2000 Sb. (energetický zákon) - upravuje podmínky pro podnikání v energetických odvětvích, včetně distribuce plynu. Vyhláška č. 85/1978 Sb. - stanovuje podmínky pro projektování, montáž a provoz plynových zařízení. ČSN EN 1775 - evropská norma pro plynové rozvody v budovách. ČSN 38 6405 - technické požadavky na instalaci plynovodů z plastových trubek. Dodržování těchto předpisů je nejen zákonnou povinností, ale také klíčovým faktorem pro prevenci havárií, úniků plynu a výbuchů.
5. Revize a pravidelná údržba; 8. Doporučení pro investory a uživatele; 9. Vybrané technické normy a předpisy; 10. Příloha: praktické poznámky a varování.
2. Projektování plynových rozvodů
Každá plynařská instalace musí být navržena kvalifikovaným projektantem s autorizací v oboru technika prostředí. Projektová dokumentace musí obsahovat schéma plynového rozvodu s označením všech komponent (regulátory, uzávěry, spotřebiče), výpočty tlakových ztrát a dimenzování potrubí, specifikaci použitých materiálů a jejich certifikaci.
Přesnost a úplnost projektové dokumentace jsou klíčové pro bezpečný provoz a splnění zákonných požadavků.
3. Materiály a technologie
Při realizaci plynových rozvodů je nutné používat certifikované materiály, které splňují normy. Mezi nejfrekventovanější patří:
- Ocelové trubky - pro vysokotlaké rozvody, vyžadují odborné svařování.
- Měděné trubky - nízkotlaké systémy, snadná montáž lisovacími spojkami.
- Plastové trubky (PE) - vhodné pro podzemní rozvody, odolné proti korozi.
Technologie spojování odpovídá typu materiálu (svařování, lisování, závitování nebo lepení). Každý spoj musí být označen a zkontrolován tlakovou zkouškou. Dle TDG 700 01 se použití měděných materiálů pro rozvod plynů řídí specifickými pravidly, zahrnujícími úpravy v dimenzích trubek a požadavky na tvrdé pájky. Pájky musí odpovídat spojovanému materiálu a pájení se řídí ČSN EN ISO 17627 (05 5650).
4. Montáž a bezpečnostní opatření
Montáž plynových zařízení smí provádět jen osoby s platným osvědčením o odborné způsobilosti. Během montáže je nutné dodržovat následující zásady:
- Uzavření hlavního přívodu plynu před zahájením prací.
- Ověření těsnosti spojů detekčním sprejem nebo elektronickým detektorem.
- Větrání prostoru, zejména v uzavřených místnostech.
Vedení měděného plynovodu pod omítkou vyžaduje zvláštní pravidla: TPG 704 01 čl. 5.3.15 stanoví, že stoupající vedení pod omítkou nesmí být uložen do agresivních materiálů (škvára, popel) a tloušťka stěn potrubí musí být nad 1,5 mm (s výjimkou mědi dle TPG 700 01). V části plynovodu pod omítkou nesmí být instalovány armatury a rozebíratelné spoje. Hloubka uložení pod omítkou není stanovena technickými pravidly ani ČSN EN 1775, předpokládá se obvyklá tloušťka omítky. Takové vedení se volí jen v nejnutnějších případech a s důrazem na protikorozní opatření (např. 3-vrstvý nátěr, plastová izolace).
ČSN EN 1775 upřednostňuje vedení plynovodu vnitřních rozvodů na přístupných místech pro snadnou údržbu. Při vedení v kuchyni musí být konstrukce linky snadno odnímatelná; pokud jde o dutý prostor, plynovod musí být veden v ochranné trubce s minimálním přesahom a bez rozebíratelných spojů. Měděný plynovod v ochranné trubce musí být izolačně oddělen, aby se zabránilo elektrochemické korozi. U každého spotřebiče musí být umístěn uzávěr před spotřebičem a snadno ovladatelný pro údržbu a opravy.
5. Vedení vnitřního plynovodu a instalační šachty
Instalační jádro (šachta) s otevřenou ventilací má povinnost mít plocha nad 1 m²; pokud není možné splnit tuto podmínku, je nutné přijmout zvláštní opatření (např. čidlo detekce plynu s výstupem na uzavření ventilů). Dále musí být zajištěno trvalé větrání a žádné armatury či rozebíratelné spoje v celé délce šachty. Kontrolu plynovodu umožní instalace čidla detekce plynu a následné uzavření příslušných stoupajících vedení. Notářská revize a dvířka mohou nahradit zajištění systému.
Pro údržbu plynovodu v instalační šachtě je nutno zajistit bezporuchový přístup a pravidelnou kontrolu správné funkce detekčního čidla a uzávěrů. Při řešení situace je důležité vycházet ze zákonů a ČSN EN 1775, ČSN 73 0802 a dalších platných norem. Instalace a údržba musí být prováděny odborníky s osvědčením.
6. Revize a pravidelná údržba
Podle vyhlášky č. 85/1978 Sb. je nutné provádět pravidelné revize plynových zařízení: výchozí revize - před uvedením zařízení do provozu, pravidelná revize - minimálně jednou za 3 roky u domovních instalací (častěji u průmyslových provozů), kontrola těsnosti - minimálně jednou ročně. Revize musí být prováděny kvalifikovaným revizním technikem a výsledky zaznamenány do revizní zprávy. Nedodržení může vést k pokutám a trestní odpovědnosti.
7. Nejčastější chyby při plynařských pracích
Mezi časté chyby patří:
- Nesprávné dimenzování potrubí
- Použití nevhodných či necertifikovaných materiálů
- Chybějící uzávěry a pojistné ventily
- Nedostatečné větrání v uzavřených prostorech
Přesná a pravidelná kontrola projektové dokumentace, kvalitních materiálů a provozních zkoušek je klíčová pro prevenci havárií.
8. Příklady a konkrétní situace
Vedení plynovodu pod omítkou vyžaduje pečlivé posouzení rizik a často nutnost zvláštních protikorozních opatření (např. třívrstvý nátěr, plastová izolace). Příklady z praxe ukazují, že největší riziko představují šachty, instalační jádra a špatně provedené zemní práce v ochranném pásmu plynovodu. Před zahájením různých prací v okolí plynovodu je nutné se řídit pokyny provozovatele a platnou legislativou.
9. Novinky a změny v regulacích
V posledních letech došlo k několika změnám v regulacích: digitalizace revizních zpráv od roku 2022, nové emisní limity od roku 2023 pro plynové kotle a průmyslové spotřebiče, rozšíření normy ČSN EN 1775 o bezpečnostní senzory a automatické uzávěry. Sledování aktuálních změn je důležité pro zajištění souladu s právními předpisy a bezpečnosti provozu.
10. Doporučení pro investory a uživatele
Pokud plánujete realizaci nebo rekonstrukci plynové instalace, doporučujeme:
- Vybrat kvalifikovaného projektanta s autorizací a zkušenostmi v oboru.
- Spolupracovat s certifikovanou montážní firmou s oprávněním k práci s plynovými zařízeními.
- Nechat vypracovat detailní projektovou dokumentaci a schválit ji s provozovatelem distribuční sítě.
- Po dokončení instalace trvat na revizi a tlakové zkoušce.
- Provádět pravidelnou údržbu a revize dle zákonných lhůt.
11. Vybrané technické normy a předpisy
Hlavní normy a předpisy zahrnují TPG 704 01, ČSN EN 1775, ČSN 73 0802, TDG 700 01 a řadu dalších ČSN a TDG norem souvisejících s kvalitou, instalací a bezpečností plynovodů, včetně definic pro odběrné plynové zařízení, plynovodní přípojky a provozní požadavky.
12. Praktické poznámky k vedení plynovodu pod omítkou a v zateplení

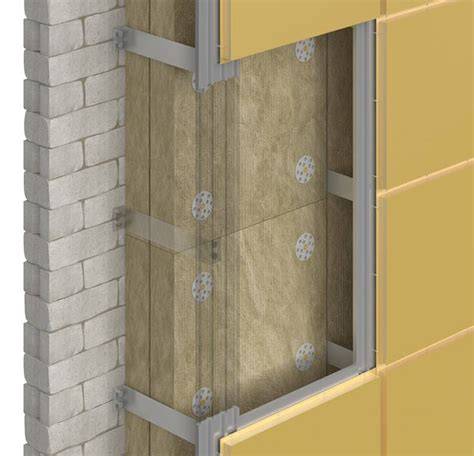

Možnosti a podmínky vedení plynovodu v zateplení fasády zahrnují umístění části stávajícího ocelového potrubí do polystyrenu za podmínky, že nevznikne dutý prostor. Při vedení v nepřístupných místech je nutná vyšší ochrana proti korozi (zesílená izolace, třívrstvý nátěr, asfaltová/plastová izolace). Vedení pod omítkou nesmí být v agresivním materiálu a nesmí být zabetonováno. U měděných trubek musí být dodržena izolace proti elektrochemické korozi. V podlaze je vedení co nejkratší a chráněné nadměrným mechanickým namáháním; dutý prostor okolo potrubí musí být zasypán pískem a uzavřen minimálně 20 mm vrstvou zamezující korozi. Vedení v kuchyni musí být snadno odnímatelné, s prostorem pro bezpečnou údržbu a přístup k uzávěrům před spotřebiči.
Nejhorší a nejrizikovější řešení je zakrytí plynovodu pod stropem vzduchotěsnou konstrukcí z dlaždic spolu s dodatečnou instalací halogenového osvětlení; v případě netěsnosti izolace bude plyn zachycen za obkladem. Kromě toho nesmí být plynovod ukládán za sádrokartonovou deskou, protože to komplikuje případné zásahy. Volným a bezpečným řešením bývá vytvoření podhledu (ostrovku) pod stropem, který skryje potrubí a umožní snadný přístup k údržbě bez narušení stability a bezpečnosti konstrukce.
