Radon je přírodní radioaktivní plyn vznikající rozpadem uranu v podloží. Do budovy proniká netěsnostmi ve spodní stavbě - spárami, prostupy instalací, trhlinami v betonu nebo nedokonalostmi hydroizolace. Dlouhodobá vystavení zvýšené koncentraci radonu představuje zdravotní riziko. Proto je ochrana proti radonu nedílnou součástí návrhu spodní stavby. Jedním z nejúčinnějších opatření je odvětrání podloží pod základovou deskou. Důležité upozornění: Odvětrání radonu nenahrazuje radonovou izolaci. Správné řešení vždy kombinuje plynotěsnou fólii a odvětrání podloží.

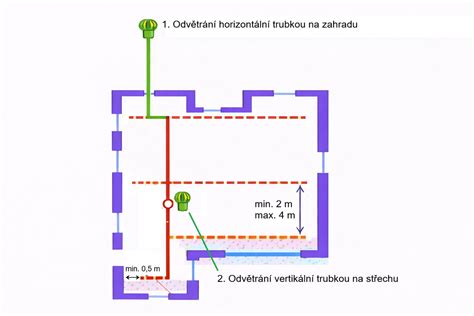

Perforované potrubí uložené ve štěrku je klíčovou součástí odvětrání radonu. Schéma rozložení perforovaného potrubí pro odvětrání radonu ukazuje, že základní pravidla rozložení a napojení na centrální sběrné potrubí jsou nezbytná pro vytvoření rovnoměrného podtlakového pole pod základovou deskou. Správné rozložení perforovaného potrubí (v ČR se typicky používá průměr DN 100) pod základovou deskou je klíčové pro vytvoření rovnoměrného podtlakového pole. Nestačí umístit jednu větev a „odsát plyn z jednoho místa“.
1️⃣ Síťové (rastrové) uspořádání se provádí tak, že perforované potrubí (DN 100) se ukládá do štěrkové vrstvy v pravidelných rozestupech a větve jsou napojeny na centrální sběrnou trubku. Každá větev je ukončena drenážní zátkou anebo mřížkou. U nízkého radonového indexu postačí rozestupy cca 4 m. U vysokého radonového indexu se rozestupy zmenšují na 1-2 m. Čím vyšší radonový index, tím hustější síť. 2️⃣ Napojení na centrální potrubí vyžaduje, aby všechny perforované větve měly mírný sklon směrem k obvodovým zdem a napojovaly se na jednu centrální sběrnou trubku. Centrální potrubí má stejný průměr jako jednotlivé větve (typicky DN 100), je rovněž perforované v ploše pod deskou, následně přechází do plného potrubí a musí být konstrukčně stabilní. 3️⃣ Umístění vývodu - horizontální nebo vertikální. Vývod bývá horizontální do zahrady nebo vertikální nad úroveň střechy. Důležité: Vývod radonového systému nesmí být napojen na drenážní systém ani na kanalizaci. 4️⃣ Zásady správného návrhu: jednotný mírný sklon všech větví (cca 0,5-1 %) směrem k obvodovým zdem, potrubí uložené ve štěrku, síť pokrývající celou plochu základové desky, při vyšším zatížení použít vysokozátěžové drenážní potrubí. Hustota sítě přímo ovlivňuje účinnost systému. Shrnutí: perforované větve → centrální sběrná větev → horizontální odvod radonu na zahradu nebo vertikální vyústění nad střechu (pasivní) či napojení ventilátoru (aktivní).
Čím vyšší radonový index, tím hustší síť je potřeba vytvořit. Drenážní potrubí musí mít spád, aby kondenzát nezůstával v potrubí; spád je důležitý i pro centrální sběrnou větev. Perforované potrubí se ukládá do štěrku a obaluje geotextilií. Plně perforované drenážní trubky mají otvory po celém obvodu a slouží pro odvod vlhkosti z celé vrstvy podloží, zatímco částečně perforované odvádějí vlhkost jen z horní části trubky. Krúhová tuhost (SN) vyjadřuje odolnost proti tlaku a zatížení; čím vyšší SN, tím větší mechanická odolnost, ale často nižší flexibilita. SN 4 je nejpoužívanější standard pro drenáže pozemků a zahrad. SN 8 je určena pro vysokou zátěž, například pod komunikacemi..
Napojení systému: perforované větve se napojují na centrální potrubí, centrální potrubí je perforované v ploše pod deskou, následně přechází do plné KG trubky a vyvede nad střechu. Důležité pravidlo: potrubí pro odvětrání radonu nesmí být napojeno na drenážní systém odvodu vody ani na kanalizaci. Pro spolehlivé napojení skrze hydroizolaci/izolaci proti radonu využijete prostupy spodní stavbou DN110, DN125 a DN160. Vodotěsné řešení se zvýšenou těsností proti radonu je vhodné pro novostavby i rekonstrukce. 💧☢️
Pasivní vs. aktivní odvětrání: Pasivní systém funguje na principu komínového efektu a používá se typicky u vertikálního odvodu nad střechu; nevyužívá ventilátor. Aktivní systém obsahuje ventilátor a lze jej použít pro horizontální i vertikální odvětrání. Výhody pasivního řešení: bezúdržbové a dlouhodobá stabilita; nevýhody jsou závislost na klimatických podmínkách. Výhody aktivního řešení: vyšší účinnost a nezávislost na počasí, vhodné pro vyšší radonový index. Shrnutí: správně navržené odvětrání vytváří rovnoměrný podtlak pod celou deskou a má hustotu potrubí podle radonového indexu.
Pro podrobnější kroky a návody se vyplatí sledovat doporučené návody a odkazy uvedené v textu. Radon je vzduch, ale potrubí musí být navrženo tak, aby si poradilo i s vodou. Drenážní trubky a jejich kruhová tuhost SN hrají klíčovou roli v dlouhodobé funkčnosti systému. Při rekonstrukcích podlah se doporučuje kombinovat protiradonovou izolaci s odvětráním podloží a ventilační vrstvou; odsávací potrubí by mělo být umístěno po obvodu místností. Příklady řešení a souvisejích návodů nabízejí širokou škálu postupů pro optimální ochranu proti radonu v českém kontextu.
