Parotěsná vrstva na dřevěném záklopu: správná skladba a praktické postupy

Parotěnné zábrany tvoří nedílnou součást správně navržené skladby střechy nebo obvodového pláště.

Jejich úkolem je zabránit prostupu vodní páry z interiéru do vrstev tepelné izolace, kde by mohla kondenzovat a poškodit konstrukci.

Fólie PK-BAR® představují tradiční, vysoce spolehlivé řešení s dlouholetou praxí v českém stavebnictví.

Jsou vyrobeny z pevné vícevrstvé PE fólie vyztužené mřížkou a díky vysoké parotěsnosti poskytují účinnou ochranu tepelné izolace.

Řada SOLID SD představuje moderní generaci parotěsných a parobrzdných zábran z vícevrstvých, stabilních materiálů s vysokou pevností.

Podle funkce rozlišujeme tři základní typy fólií: Parobrzdy (sd < 100 m) - pro vlhkostně nenáročné prostory, Parotěné zábrany (sd > 100 m) - pro domy, koupelny a vlhčí prostředí, poskytují maximální ochranu před prostupem vodních par.

Klíčem k funkčnosti parotěsné vrstvy je její vzduchotěsné provedení.

Možnosti použití parobrzdy, parozábrany nebo vzduchotěsné vrstvy u přírodních staveb.

V konvenčním stavitelství to lidé moc neřeší, ale v přírodním stavitelství je to citlivé téma.

V přírodním stavitelství si někdy můžeme pomoci omítkami, u slaměných domů jsou to hliněné omítky.

U jiných domů si můžeme pomoci parobrzdnou folií, které jsou na bázi papíru.

Není to úplně čistý papír a taky to musí mít nějaké vlastnosti.

Příklad, kde se to řeší opravdu velmi těžce, jsou nadkrokevní izolace.

Pokud máme nějakou střechu, která není rovná, máme udělaný krov, na to položíme pohledový záklop, jak je to vidět tady nebo i na kolmé stěně, ale bavíme se primárně o střeše s nadkrokevní izolací.

Je jedno, jestli je to zděný slaměný dům, srub nebo roubenka nebo jestli je to nějaká rámová konstrukce.

Pokud si to vezmeme v reálném provedení, udělám si krov, na to dám pohledový záklop a pokud chci použít papírovou parobrzdu, jak to reálně udělám, abych tu parobrzdu nepoškodil, když potřebuji na střeše provádět další věci a ta je to v úhlu 45 °.

Následuje nějaká další konstrukce pro izolaci, potom zase nějaké laťování nebo nějaký základ.

Člověk se tam zkrátka hodně nachodí.

Takže dám podobně, jak je tomu tady, pohledový dřevěný záklop, na to dám OSB desku a přelepím ji.

Tím mám vyřešenou parobrzdnou i vzduchotěsnou vrstvu.

Můžu potom pokračovat s těmi dalšími pracemi, aniž bych tu vrstvu nějak poškodil nebo se musel nějak obávat, že tam udělám nějakou škodu.

Má to samozřejmě vliv na funkčnost, rychlost a nakonec i na cenu.

Někdy, když sdílíme dílčí věci, tak je pro někoho trnem v oku že tady najednou máme OSB desku nebo vidí tohleto a támhleto.

Ale bez kontextu celé stavby, systému a dalších priorit - tu stavbu musíme nějak větrat, spousta dalších věcí má vliv na interiérové klima, na možnosti vytápění, nejde k tomu nějak jednoduše ani zkratkovitě přistoupit.

Proto sdílíme tuto zkušenost, tento postup.

Je to samozřejmě jedno řešení v celé stavbě, ale možná v širším kontextu, proč to tak tady zrovna je.

Principy vlhkostního řízení v obvodových stěnách

5.1. Při řešení vlhkostního problému u druhého principu pomocí úplného zabránění prostupu vodní páry do konstrukce používáme tzv. difúzně uzavřenou obvodovou stěnu.

Zde je tedy důležité aby se vlhkost z vnitřního prostředí nedostala do konstrukce.

Tento problém je vyřešen pomocí vložení vrstvy, která díky vysokému difuznímu odporu nepropustní vodní páru z interiéru do konstrukce stěny.

Pára by v důsledku nízkých teplot mohla zkondenzovat.

Tato vrstva je z materiálu, který má pro představu hodnotu faktoru difuzního odporu μ někde mezi hodnotami 600 až 900 a nazýváme ji parozábrana.

Tuto hodnotu má většina PE fólií.

Používá se polyetylenová (PE) anebo hliníková (Al) fólie.

Hliníková fólie se vyznačuje vyšší pevností.

U fólií je veliký problém s porušením, který nemusí být ani normálnímu oku patrný.

Pro představu použití OSB desky, bez parotěsné folie v difúzně uzavřené konstrukci je nesmysl, protože vlhkost částečně propouští.

Tato vlhkost by zůstala v konstrukci, protože by se přes fasádní polystyren nemohla dostat ven.

Na bezchybné provedení parozábrany jsou při standardním návrhu stěny kladeny velmi vysoké nároky a tato parotěsnicí vrstva musí spolehlivě plnit svoji funkci po celou dobu životnosti dřevostavby.

Její skutečné provedení však není vždy bezchybné.

Veškeré spoje musí být absolutně těsné, jinak by fólie neplnila svoji hlavní funkci a to zabránění prostupu vodní páry.

Už při samotném návrhu skladby je důležité si tento faktor uvědomit, protože dost často se stane, že parozábrana je umístěna pod interiérovou desku, například pod sádrokarton.

V tomto případě je téměř nemožné dosáhnout těsnosti kolem zásuvek a dalších instalačních zařízeních.

Další problém se vyskytne v případě přidělání poliček, obrázků atd., kdy se fólie může porušit vrutem.

Proto se doporučuje umístit parozábranu až pod interiérový rošt, který plní funkci prostoru pro instalace a nosnou funkci interiérové desky.

Další výhoda použití dřevěného roštu je, že umožní pevné sevření styků fólie.

Proto se doporučuje klást fólii tak, aby přesahy nebo-li spoje vycházeli na dřevěný rošt.

Do takto vytvořené stěny lze ještě umístit izolaci, která však nebude chráněna parozábranou z důvodu absence difuze.

Dále je důležité si uvědomit, že parozábrana musí být vedena bez přerušení okolo celého pláště budovy.

Toto je potřeba si uvědomit již při návrhu a snažit se omezit různé prostupy parozábranu, např. prostupy nosníků, krokví.

Tento typ obvodových stěn se poslední dobou realizuje méně často, protože je časově náročnější na výstavbu a hlavně se dost často setkáváme s chybami při provádění velmi důležité parozábrany.

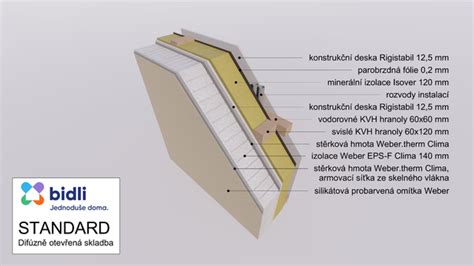

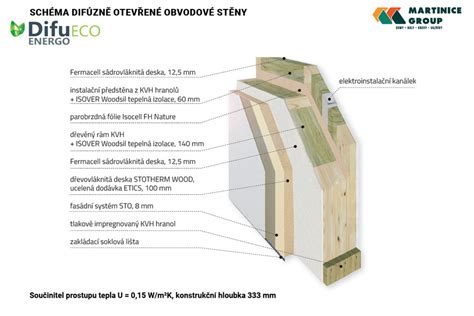

5.2. Při řešení vlhkostního problému u třetího principu pomocí částečného zabránění prostupu vodní páry do konstrukce používáme tzv. difúzně otevřenou obvodovou stěnu.

Je to modernější způsob, při kterém se lehce porušitelná fólie nahrazuje jistějším řešením, a to tzv. parobrzdou, kterou bývá často například OSB deska anebo sádrovláknitá deska se zvýšeným difuzním odporem určené pro tyto účely.

V tomto principu je volba takové sestavy konstrukčních materiálových vrstev, kde směrem z interiéru do exteriéru difuzní odpor materiálů klesá.

Žádný z těchto materiálů nesmí mít větší difuzní odpor než parobrzda.

Jestliže použijeme OSB desku, je důležité zjistit její přesnou hodnotu difuzního odporu, v nejhorším případě kolem hodnoty 200.

Kvůli nižší hodnotě faktoru difuzního odporu a drobným štěrbinkám u OSB desek, je lepší využívat desky přinejmenším o tloušťce 15 cm.

Z tohoto vyplývá, že ostatní materiály ve skladbě musejí mít hodnotu nižší.

To u konstrukce obvodových stěn, uzavřených tenkovrstvými omítkami, ovšem splnit nelze.

Proto vyžaduji tyto konstrukce podrobnější návrh a následně experimentální ověření své funkce.

Při realizaci difúzně otevřených konstrukcí je potom nutné důsledně zachovat jak přesnou materiálovou specifikaci, tak tloušťky, řazení a vzájemná napojení jednotlivých vrstev.

Při použití OSB desek, je velmi důležité správně vyřešit jejich styky a následné ošetření styků.

Jedná se buď prolepování anebo přelepování styků.

U obou variantách musí být použit materiál, který vykazuje parotěsnící funkci.

Samotná realizace těchto „otevřených“ konstrukcí je přímo spojena s novými materiály, které přinášejí do oblasti dřevostaveb novou kvalitu a pohodlí.

Materiály, které můžeme do takovéto konstrukce použít, musejí mít otevřenou pórovitost, která umožňuje transport plynů a par.

Zároveň nám umožňuje správné vyrovnání nasyceného suchého vzduchu s vodní parou jako je v našem okolí.

Stavba tak díky těmto novým materiálům a jejich správné montáži může „dýchat“ a přitom si zachovává svoji vysokou tepelnou izolaci.

Tyto materiály se v konstrukci objevili v zahraničí před zhruba 15-20 lety, což je dáno především novými materiály a vývojem technologií takové materiály vyrobit.

Hlavní podíl na možnosti vyvinout difúzně otevřenou skladbu stěny nesou dřevovláknité izolační desky na bázi dřeva používané z vnější strany konstrukce jako venkovní izolace stěn společně s certifikovaným omítkovým systémem nebo dřevěným obkladem.

Vynikajícím materiálem je pro exteriérovou aplikaci izolace deska z dřevěných vláken, která je dostatečně difúzně otevřená, tuhá.

Stavba difúzně otevřených konstrukcí, tak oproti jiným systémům vyžaduje absolutní stavebně-technologickou kázeň.

Používané materiály do difúzně otevřených konstrukcí jsou zdravotně a ekologicky nezávadné.

Používají se izolace z dřevěných vláken, ovčí vlny či konopí.

Zvětšení nákladů na metr čtvereční obvodových stěn.

Časté chyby při instalaci parozábrany: mezi ně patří použití nesprávné parozábrany a špatné napojení na průchozí konstrukce.

Chybné umístění nízkodifúzního záklopu může vést k problémům s průchodem páry.

Eliminaci chyb lze docílit výběrem správného typu parozábrany podle technicko-aplikačních dispozic výrobce.

K minimalizování nekontrolovaného úniku vzduchu přes plášť budovy je pro úsporu energie nezbytná vzduchotěsnost.

Únik vzduchu zevnitř do vnějšku budov vede ke ztrátě tepla konvekcí.

Díky tomu lze snížit spotřebu energie na vytápění a chlazení obytného prostoru, protože pouze suchá izolace může nabídnout svůj plný účinek.

Pro dosažení účinného vzduchového těsnění pomocí parotěsné membrány je nejdůležitějším faktorem kontinuita.

Praktické postupy pro dřevěný základ

Parotěsná vrstva na pohledovém záklopu umožní pokračovat s dalšími pracemi bez obav z poškození vrstvy.

Při nadkrokevní izolaci je důležité řešit situaci tak, aby vrstva zůstala difúzně otevřená nebo uzavřená podle zvoleného typu skladby.

U difúzně otevřených konstrukcí je hlavní, aby materiály měly otevřenou pórovitost a umožňovaly transport plynů a par.

Parotěsná folie musí být vedena tak, aby spoje vycházely na dřevěný rošt a byly těsné.

V praxi to znamená pečlivé vedení spojů, prolepování nebo přelepování styků a důkladné překrytí.

V exteriérových i interiérových skladbách se doporučuje OSB desky jako alternativa parotěsné vrstvy jen s důslednou vzduchotěsností a vhodným ošetřením styků.

Nasazení parozábrany pod interiérovým roštem zajišťuje lepší těsnost kolem instalací a desky a umožňuje bezpečné ukončení skladby.

Parotěsná vrstva tedy bývá klíčovým prvkem pro dlouhodobou funkčnost a energetickou účinnost celé konstrukce, a proto ji často volí projektanti.

Vhodná skladba se volí podle konkrétního prostředí a typu stavby; existují různé strategie od difúzně uzavřených až po difúzně otevřené stěny.

Parotěsná vrstva na dřevěném záklopu je nutná zejména v prostorech s vyšší vlhkostí, jako jsou koupelny nebo vlhké interiéry.

1. Zvolte správný typ parotěsné fólie podle Sd a μ parametrů a podle konstrukce.
2. Navrhujte skladbu tak, aby spoje byly těsné a překrytí vycházelo na nosný rošt.
3. Dbajte na kontinuitu parotěsné vrstvy kolem pláště budovy a instalací.
4. Zvažte difúzně otevřenou skladbu tam, kde je to vhodné, s ohledem na budoucí údržbu a provoz.
