Parotěsná vrstva dřevostavby: co to je, proč ji potřebujete a jak ji správně navrhnout a provést

Při plánování a výstavbě moderního nízkoenergetického nebo dokonce pasivního domu v oblasti dřevostaveb jistě narazíte na pojem parozábrana, popřípadě parobrzda. Už ze samotného názvu je celkem jasné, co je účelem takové vrstvy. Víte ale, z jakých materiálů může být vyhotovena, proč je tak důležitá a že je třeba velmi důsledně pohlídat kvalitu jejího provedení?

Proč je parotěsná vrstva tak důležitá

Jednou z vlastností vzduchu je, že na sebe dokáže vázat vodu (resp. vodní páry), přičemž čím teplejší vzduch je, tím více vody dokáže absorbovat. Poměr mezi skutečným a maximálním možným množstvím vodních par se nazývá relativní vlhkost vzduchu (RH). Pokud začne klesat teplota, vzduch dokáže pojmout menší množství vodních par. Jejich skutečné množství však zůstává stejné a zvyšuje se tak RH. Pokud se tak stane a RH dosáhne hodnoty 100 % (rosný bod), vzduch již nedokáže vodní páry pojmout a musí se jich "zbavit". K tomu dochází kondenzací vzdušné vlhkosti (přechod skupenství pára -> voda).

Vlivem běžného chodu domácnosti vzniká v interiéru vlhko, které se snaží dostat tam, kde je vlhkost nižší - ven. Na tom by nebylo nic špatného, jenže u izolovaných staveb by došlo k prostupu vodních par skrze izolaci, kde směrem ven dochází k poklesu teploty. Vzduch se tak ochlazuje, ztrácí schopnost pojmout původní množství vodních par a dochází k jejich kondenzaci v úrovní izolace. To samozřejmě nechceme, protože se tím podstatně sníží životnost i funkce izolace.

K zabránění nechtěné kondenzace vodních par v izolaci domu, umisťujeme parotěsnou fólii na interiérovou stranu. Tak dokážeme vzduch udržet při teplotě, při které dokáže absorbovat potřebné množství vlhkosti, aby nedošlo k její kondenzaci. Kdyby byla parotěsná fólie umístěna až za izolací (ze strany exteriéru), došlo by k prostupu a ochlazení vzduchu uvnitř izolace a fólie by tak ztratila smysl.

Difúzně uzavřené vs. difúzně otevřené konstrukce

Při výstavbě dřevostaveb v zásadě existují dva přístupy k řešení vlhkostního režimu: difúzně uzavřená obvodová stěna a difúzně otevřená obvodová stěna. Difúzně uzavřená nebo uzavřená dřevostavba se liší právě možností prostupu vodních par přes jejich konstrukci.

Difúzně uzavřená konstrukce (parozábrana)

U difúzně uzavřené konstrukce je zásadní, aby se vlhkost z vnitřního prostředí nedostala do konstrukce, kde by v důsledku nízkých teplot mohla zkondenzovat. Tento problém je vyřešen pomocí vložení vrstvy, která díky vysokému difuznímu odporu nepropustí vodní páru z interiéru do konstrukce stěny. Tato vrstva je z materiálu, který má pro představu hodnotu faktoru difuzního odporu μ někde mezi hodnotami 600 až 900 a nazýváme ji parozábrana.

Parozábrana je vrstva materiálu, která nepropustí vodní páru z interiéru do konstrukce stěny. Většina PE fólií tuto hodnotu splňuje. Používá se polyetylenová (PE) anebo hliníková (Al) fólie, přičemž hliníková fólie se vyznačuje vyšší pevností a reflexní vrstvou, která slouží k odrazu tepla zpět do místnosti a snižuje tak tepelné ztráty. Standardně jsou parotěsné fólie vyrobeny z polyetylenu (LDPE) a vyztuženy armovací mřížkou.

Pro představu použití OSB desky bez parotěsné fólie v difúzně uzavřené konstrukci je nesmysl, protože OSB deska vlhkost částečně propouští. U fólií je velký problém s porušením, který nemusí být ani normálnímu oku patrný. Na bezchybné provedení parozábrany jsou při standardním návrhu stěny kladeny velmi vysoké nároky a tato parotěsnící vrstva musí spolehlivě plnit svoji funkci po celou dobu životnosti dřevostavby.

V zimním období není doporučeno osazovat tepelnou izolaci, aniž by se v návaznosti na ni neinstalovala parozábrana. Pokud by tepelná izolace byla dlouhodobě nechráněna parozábranou, hrozí, že v tepelné izolaci bude kondenzovat vzdušná vlhkost. Toto je reálné zvláště při zvýšené vlhkosti v interiéru.

Difúzně otevřená konstrukce (parobrzda)

Difúzně otevřená obvodová stěna je modernější způsob, při kterém se lehce porušitelná fólie nahrazuje jistějším řešením, a to tzv. parobrzdou, kterou bývá často například OSB deska anebo sádrovláknitá deska se zvýšeným difuzním odporem určené pro tyto účely. Tento princip spočívá v tom, že směrem z interiéru do exteriéru difuzní odpor materiálů klesá.

Parobrzda má střední Sd (např. 2-10 m). Zpomalí průchod páry, ale zcela jej nezastaví. Vlhkost do konstrukce proniknout smí, pokud splní několik podmínek - nebude jí příliš mnoho a podaří se ji bezezbytku odvětrat. U parobrzdy je důležité, že žádný z materiálů směrem ven nesmí mít větší difuzní odpor než parobrzda.

Pokud použijeme OSB desku, je důležité zjistit její přesnou hodnotu difuzního odporu, v nejhorším případě kolem hodnoty 200. Kvůli nižší hodnotě faktoru difuzního odporu a drobným štěrbinkám u OSB desek, je lepší využívat desky přinejmenším o tloušťce 15 mm. Při realizaci difúzně otevřených konstrukcí je nutné důsledně zachovat přesnou materiálovou specifikaci, tloušťky, řazení a vzájemná napojení jednotlivých vrstev.

Samotná realizace těchto „otevřených“ konstrukcí je přímo spojena s novými materiály, které přinášejí do oblasti dřevostaveb novou kvalitu a pohodlí. Hlavní podíl na možnosti vyvinout difúzně otevřenou skladbu stěny nesou dřevovláknité izolační desky na bázi dřeva používané z vnější strany konstrukce jako venkovní izolace stěn společně s certifikovaným omítkovým systémem nebo dřevěným obkladem. Používané materiály do difúzně otevřených konstrukcí jsou zdravotně a ekologicky nezávadné.

Skladby stěn: příklady

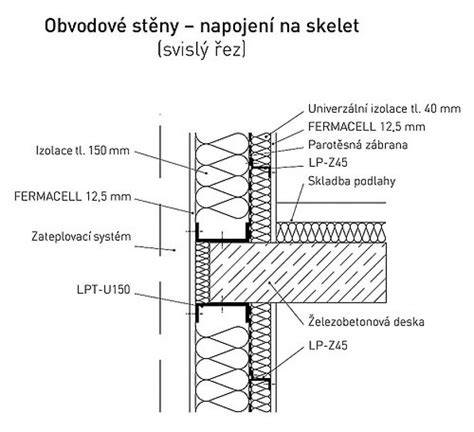

Příklad skladby obvodové zdi s parozábranou: 120 mm EPS (exteriér) / 15 mm OSB deska / 140 mm KVH profil (minerální izolace) / 0,2 mm parozábrana / 40 mm instalační předstěna / 12 mm OSB deska / 12,5 mm SDK. U difúzně uzavřených konstrukcí se parozábrana často zatepluje polystyrenem, který skladbu stěny neprodyšně uzavírá zase z druhé strany.

Diference mezi oběma principy vyplývají i z požadavků na technologickou kázeň: u difúzně uzavřených stěn je nezbytná velká technologická kázeň při provádění i užívání, zatímco difúzně otevřené systémy vyžadují důsledné dodržení materiálových parametrů a napojení vrstev.

Materiály parotěsné vrstvy a jejich parametry

Při hledání parotěsných fólií nejčastěji narazíte na kategorii podstřešní (střešní) fólie. Standardně jsou parotěsné fólie vyrobeny z polyetylenu (LDPE) a vyztuženy armovací mřížkou. Dále existují fólie s hliníkovou vrstvou, která slouží k odrazu tepla zpět do místnosti a snižuje tak tepelné ztráty. Nejdůležitějším parametrem při výběru parotěsné fólie je její difúzní odpor.

Parozábrana (někdy též označovaná jako parotěsná nebo paropropustná zábrana) je plastová fólie, která se používá pro odvádění vlhkosti a k zabránění kondenzace ve stěnách, střechách, základech nebo podlahách. Vodní pára je totiž v těchto prostorách neustále přítomná.

Důležité aspekty montáže parotěsné vrstvy

Ani nejlepší fólie vám nepomůže, pokud není vzduchotěsně napojená a slepená ve spojích. Veškeré spoje musí být absolutně těsné, jinak by fólie neplnila svoji hlavní funkci a to zabránění prostupu vodní páry. Parotěsná vrstva musí být provedena spojitě, na žádném místě nesmí dojít k její perforaci a všechny spoje je nutné přelepit k tomu určenou páskou.

Spoje a napojení: Při instalaci postupujte tak, aby se jednotlivé pásy překrývaly v rozsahu alespoň 10 cm. Vždy důkladně přelepte spoje. Veškeré spoje musí být důkladně přelepeny, nesmí být nikde narušena. Pro tyto účely lze použít lepící parotěsnou pásku. Rozhodně nezkoušejte lepit parozábranu obyčejnými lepícími páskami ve snaze ušetřit. V obou případech je nutné precizně přelepit veškeré spoje a prostupy takzvanou airstop páskou nebo lepidlem na parozábrany.

Napojení na konstrukce: Napojení na navazující a prostupující konstrukce (např. prvky krovu a štítové zdivo) lze provést speciálním tmelem. Pro lepení parozábrany ve spoji se zdivem je vhodnější použít speciální lepící hmotu a napojovací pásky s integrovanou armovací mřížkou. Prostupy: Všechny průchody v parozábraně musí být pečlivě přelepeny parotěsnou lepicí páskou a utěsněny, jinak parozábrana nemůže plnit svoji funkci.

Umístění a ochrana parotěsné vrstvy v detailech

Už při samotném návrhu skladby je důležité si tento faktor uvědomit, protože dost často se stane, že parozábrana je umístěna pod interiérovou deskou, například pod sádrokarton. V tomto případě je téměř nemožné dosáhnout těsnosti kolem zásuvek a dalších instalačních zařízeních. Další problém se vyskytne v případě přidělání poliček, obrázků atd., kdy se fólie může porušit vrutem.

Proto se doporučuje umístit parozábranu až pod interiérový rošt, který plní funkci prostoru pro instalace a nosnou funkci interiérové desky. Další výhoda použití dřevěného roštu je, že umožní pevné sevření styků fólie. Proto se doporučuje klást fólii tak, aby přesahy nebo-li spoje vycházeli na dřevěný rošt. Předstěna slouží, kromě jiného, také jako ochrana parobrzdné či parotěsné fólie - stavba je pak mnohem méně náchylná k pochybení ze strany uživatelů, kteří by svým nepromyšleným zásahem mohli způsobit porušení parotěsné/parobrzdné vrstvy.

Dále je důležité si uvědomit, že parozábrana musí být vedena bez přerušení okolo celého pláště budovy. Toto je potřeba si uvědomit již při návrhu a snažit se omezit různé prostupy parozábranu, např. prostupy nosníků, krokví. Tento typ obvodových stěn se poslední dobou realizuje méně často, protože je časově náročnější na výstavbu a hlavně se dost často setkáváme s chybami při provádění velmi důležité parozábrany.

Praktické tipy z praxe

Při montáži parozábrany se využívá i propočtů na základě parotechnických vzorců. Některé fólie na sobě mají samolepicí pásku, která usnadňuje montáž. Parozábrana se obvykle lepí zevnitř budovy na tepelnou izolaci (mezi krokve) s pomocí lepidla na parozábrany. Některé fólie na sobě mají samolepicí pásku, která usnadňuje montáž. Parozábrana musí být nainstalována maximálně vzduchotěsně tak, aby správně plnila svoji funkci. Preciznost montáže parotěsné fólie je stěžejní pro její následný efekt v dané skladbě.

Při práci s OSB deskami a páskami: Před páskováním je vhodné použít tmel na umazání spár po obvodu zdiva. Pásky na přelepení spojů (např. Airstop flex) se osvědčily v praxi; na OSB zeď se používají šíře 100 mm a na průběžné spáry 60 mm. S páskami se pracovalo velmi dobře. Drží jak klíště, jen na zdivo se po obvodu aplikovala ještě vrstva flexi lepidla, aby páska lépe chytla na rovnoměrném podkladu. Vždy se páska ještě uválečkovala plastovým válečkem.

Při přibíjení nebo šroubování latí přes parotěsnou fólii: Parotěsnou folii porušíte, ale narušení bude minimální. Při použití dřevěných hoblovaných latí jednoduše lať na několika místech přibijete k OSB desce a folii. Doporučuje se provést instalační rošt pro rozvody (z dřevěného roštu) nad parotěsnou fólií, aby byla fólie chráněna proti poškození při dalším provozu a instalacích.

Co zvolit: parozábrana nebo parobrzda?

Parotěsná fólie má v dřevostavbách dvě základní funkce. První z nich je zajištění vzduchotěsnosti obálky domu (laicky řečeno: aby vám do domu nefoukalo). Druhou funkcí parotěsné fólie je zajištění toho, aby se nedostávala vlhkost v zimních měsících do konstrukce, kde zkondenzuje a tím začne snižovat jak tepelné vlastnosti konstrukce, tak výrazně sníží její životnost.

Další možností, jak vzduchotěsnosti docílit, je parobrzda. Stejně jako parotěsné fólie zamezí průniku vzduchu, ale vlhkost přes ni však projde. Parobrzda bývá z důvodu dlouhé životnosti nejčastěji zhotovena z OSB nebo sádrovláknitých desek. S použitím parobrzdy je nutné počítat předem a dostatečně dimenzovat údržnost nosné konstrukce.

Zda použít parobrzdu nebo parotěsnou fólii záleží na zamýšleném typu novostavby. To doporučujeme vždy pečlivě konzultovat s odborníky!

Upozornění a zásady pro návrh

Platí, že rezistence jednotlivých materiálů proti propouštění vodní páry musí směrem od interiéru do exteriéru klesat. Při použití OSB desek je velmi důležité správně vyřešit jejich styky a následné ošetření styků. Jedná se buď prolepování anebo přelepování styků. U obou variantách musí být použit materiál, který vykazuje parotěsnící funkci.

V zimním období není doporučeno osazovat tepelnou izolaci, aniž by se v návaznosti na ni neinstalovala parozábrana. Pokud by tepelná izolace byla dlouhodobě nechráněna parozábranou, hrozí, že v tepelné izolaci bude kondenzovat vzdušná vlhkost. Toto je reálné zvláště při zvýšené vlhkosti v interiéru.

Specifická místa s rizikem a praktická doporučení

Příklad, kde se to řeší opravdu velmi těžce, jsou nadkrokevní izolace. Pokud máme nějakou střechu, která není rovná, máme udělaný krov, na to položíme pohledový záklop a pokud chci použít papírovou parobrzdu, jak to reálně udělám, abych tu parobrzdu nepoškodil, když potřebuji na střeše provádět další věci a ta je to v úhlu 45 °. Následuje nějaká další konstrukce pro izolaci, potom zase nějaké laťování nebo nějaký záklop. Člověk se tam zkrátka hodně nachodí. Takže dám pohledový dřevěný záklop, na to dám OSB desku a přelepím ji. Tím mám vyřešenou parobrzdnou i vzduchotěsnou vrstvu. Můžu potom pokračovat s těmi dalšími pracemi, aniž bych tu vrstvu nějak poškodil.

Přesahy parozábrany u dřevěného roštu: Proto se doporučuje klást fólii tak, aby přesahy nebo-li spoje vycházeli na dřevěný rošt. Předstěna slouží také jako ochrana parobrzdné či parotěsné fólie - stavba je pak mnohem méně náchylná k pochybení ze strany uživatelů.

Instalace a kontrola vzduchotěsnosti

U nízkoenergetických domů se setkáváme s požadavkem na vzduchotěsnost objektu. Vzduchotěsnosti je možné docílit několika způsoby. Parotěsná fólie mimo výše uvedených vlastností zajišťuje také vzduchotěsnost. Je však velmi citlivá na utěsnění spojů a poškození při stavbě. Další možností, jak vzduchotěsnosti docílit, je parobrzda.

V případě chybné instalace parozábrany nebo jakýchkoliv prasklin či otvorů může docházet k vyšší spotřebě tepla, k poškození základů, střechy a stěn i k nebezpečným situacím v případě, kdy by vlhkost pronikla k elektrické instalaci. S výběrem a se správnou instalací parozábrany by vám měl pomoci odborník nebo výrobce střešní krytiny, kterou jste si zvolili.

Tabulka: stručné porovnání parozábrany a parobrzdy

Kdy konzultovat odborníky

Zda použít parobrzdu nebo parotěsnou fólii záleží na zamýšleném typu novostavby. To doporučujeme vždy pečlivě konzultovat s odborníky! Při plánování a výstavbě moderního nízkoenergetického nebo dokonce pasivního domu v oblasti dřevostaveb jistě narazíte na pojem parozábrana, popřípadě parobrzda.

U dřevostaveb je důležité pamatovat, že o kvalitě tepelné obálky domu nehovoří jen tloušťka použité izolace, ale i parametry oken či dveří a preciznost provedení stavebních detailů. Ve své podstatě jde o to utěsnit každou škvírku a odizolovat každý vodivý materiál, který by přispíval k narušení požadované vnitřní teploty.
