Venkovní odvodňovací žlab je konstrukční prvek, který musí fungovat dlouhodobě, bez deformací, bez zatékání a bez sedání okolní dlažby. Správná instalace rozhoduje o životnosti systému, záchování nosnosti a těsnosti napojení na KG kanalizaci i stabilitě celé zpevněné plochy.
Plánování a technický návrh před zahájením prací
Určení zatížení se řídí podle způsobu užití plochy: pochozí provoz (terasy, chodníky, okolí domu) odpovídá třídě A15, případně plastový nebo pozinkovaný žlab; pravidelný pojezd automobilem vyžaduje třídu B125 a robustnější betonovou konstrukci. Kontrola stavební výšky a zajištění spádu 2 % je klíčová pro správný sklon. Žlaby se navrhují v délce 100 cm a je vhodné řešit kompletní délku linie a teprve poté řešit krácení. Dále se určí napojení na KG kanalizaci - pod žlabem DN 110 a ze strany boční DN 110, snížená varianta používá DN 75; nutný je dostatečný spád min. 1-2 %.
Krok 1: Nutnost vložených roštů a volba místa odtoku
Žlaby instalujte s vloženými rošty, aby nedošlo k deformaci žlabu během instalace. Zvolte místo odtoku (nejnižší místo), začátek a konec linie. Nastavte výšku tak, aby bylo dosaženo spádování.
Krok 2: Příprava podloží a výkop
Výkop musí být širší než samotný žlab - minimálně o 20 až 30 cm na každou stranu. Hloubka výkopu zahrnuje: zhutněný štěrkový podsyp, betonovou podkladní vrstvu, výšku žlabu a finální skladbu dlažby. Na dno výkopu se uloží vrstva štěrku (10-15 cm) a musí být řádně zhutněna. Nedostatečně zhutněný podsyp je častou příčinou sedání žlabu. Na zhutněný štěrk se ukládá betonová vrstva (8-10 cm). U pochozí varianty je to dostatečné; pro pojezdové varianty je nutná kvalitní betonová obetonování.
Krok 3: Napojení na KG kanalizaci
Žlab má napojovací dřík, který se zasouvá do hrdla KG potrubí s těsněním. Před samotným napojením připravte potrubí se správnou výškou a spádem, zkontrolujte těsnění, zasuňte dřík a ověřte stabilitu spoje. U snížených žlabů je boční vývod DN 75 - nutné použít odpovídající redukci (HT 110/75). Požadovaný spád je minimálně 1-2 %.

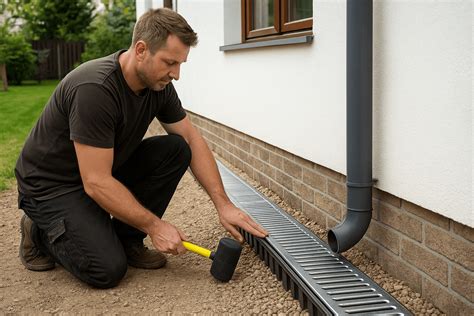

Krok 4: Osazení žlabu do betonového lože
Žlab se ukládá do čerstvého betonu a vyrovná podle budoucí dlažby. Horní hrana mřížky by měla být v úrovni dlažby nebo 2-3 mm pod ní, aby se zabránilo zdržování vody a poškození hran. Boční stěny musí být pevně obetonovány. U pojezdové varianty je nutné zajistit pevné obetonování i u zkráceného dílu; plastové těleso není nosným prvkem - nosnou funkcí je kombinace mřížky a okolí z betonu.
Krok 5: Spojování žlabů
Žlaby se spojují pomocí konstrukčního zámku na čelních hranách. Před finální fixací je vhodné sestavit celou linii nasucho, zkontrolovat spád a výškové osazení. U dlouhých linií lze použít provázek nebo lať, poté se provede definitivní obetonování.
Krok 6: Krácení žlabu úhlovou bruskou
Pokud délka nevyhovuje, poslední díl lze upravit. Nejprve se žlaby kompletně sestaví, požadovaná délka se přesně zaměří, označí se místo řezu a řez provede kolmo. Hrany se očistí. Při použití bočního dopojení řežte na opačné straně; zkrácený konec musí být zakončen koncovkou. U pojezdových žlabů zachovejte plné obetonování i u zkráceného dílu.
Krok 7: Pokládka finální dlažby
Po vytvrdnutí betonu lze dokončit dlažbu. Je nutné dodržet spád 1,5-2 % směrem k žlabu, zachovat konstrukční stabilitu dlažby a nepřenášet zatížení přímo na plastové hrany. Dlažba musí být pevně svázána s podkladní vrstvou.
Krok 8: Údržba a nejčastější montážní chyby
Časté chyby zahrnují nedostatečné zhutnění podsypu, chybějící obetonování, špatný spád, řezání na straně plánovaného vývodu a kombinaci standardních a snížených dílů, které vedou k deformaci či zatékání. Plastové tělo žlabu je vyrobeno z PP s UV stabilizací; správná montáž zajišťuje dlouhodobou funkčnost tím, že zatížení se přenáší hlavně na mřížku a okolí z betonu.
Instalace sprchových a vnitřních žlabů
TECEdrainline-Evo je sprchový odtokový žlab z nerezové oceli pro odvod vlhkosti, s nastavitelným sifonem a širokým rozsahem instalace do prostoru i ke zdi. Při osazování žlabu pro sprchu je třeba mít jasnou představu o vybavení celé sprchy a vyrovnat ho pomocí podpěr a vodováhy. Dlažba kolem žlabu se klade se spádem 1-2 % k žlabu a poté se nanáší hydroizolační nátěr a silikon do spár.
Hydroizolace kolem žlabu je důležitá, a proto se používají integrované prvky Seal System s lamely a páskami pro bezproblémové utěsnění a odolnost vůči vodě. Před pokládkou dlažby je nutná kontrola těsnosti spoje a správného směrování sifonu. Dlažba i tmelování by mělo zajistit dlouhodobou funkci bez průsaků.
Praktické poznámky a doporučení
Vybírejte žlaby podle zatížení a požadované estetiky. Betonové žlaby nabízejí stabilitu a dlouhou životnost, i když mohou vyžadovat vyšší náklady a práci, zatímco plastové varianty bývají lehčí a levnější. U veřejných ploch se doporučuje pravidelná kontrola a čistění roštů a vpustí od listí a písku. Vhodné je plánovat kompletní délku linie a vyplnit zbytek betonovou směsí a dlažbou se spádem směrem k žlabu.
Do popsání systému lze začlenit pojmy jako rošt, kryt žlabu, sifon, vysoké zatížení, spádování a napojení na KG potrubí. Při instalaci je důležité dodržet spád a zajištění těsnění, aby voda správně odtekla a nedocházelo k zatékání do konstrukcí.
Instalace systému TOP X včetně vpusti | Benefit stavební prvky s.r.o.
Instalace systému TOP X včetně vpusti | Benefit stavební prvky s.r.o.
Tabulka: Přehled hlavních kroků instalace
| Krok | Popis | Důležité poznámky |
|---|---|---|
| 1 | Plánování zatížení a výšek | A15 pro pochozí, B125 pro auta; spád 1-2 % |
| 2 | Výkop a podsyp | Šířka výkopu o 20-30 cm širší, 10-15 cm štěrku, správné zhutnění |
| 3 | Napojení na KG potrubí | DN 110 (spodní), DN 110 (boční) nebo DN 75 pro snížené variace |
| 4 | Uložení do lože | Horní hrana 2-3 mm pod dlažbou, obetonování |
| 5 | Spoje žlabů | Nasucho, kontrola spádu a výšek |
| 6 | Krácení a dokončení | Kolmo řez, koncovka na straně dopojení |
| 7 | Pokládka dlažby | Spád 1,5-2 %, pevná vazba dlažby |
| 8 | Údržba a chyby | Nedostatečné zhutnění, špatný spád, špatné řezy |
Pro průmyslové objekty a projekty je často vhodná varianta s odolnějším žlabem EUROPA pro těžké zatížení a navýšenou odolnost vůči chemickým vlivům. Správná volba materiálu a designu spolu s pravidelnou údržbou garantují dlouhou životnost systému a minimalizují potřebu oprav.
