Rychlost a pevnost betonu: curing, hodnoty a praktické milníky

Publikováno 4. 6. 30 % pevnosti za den, 70 % za týden, 100 % po 28 dnech. Rychlá odpověďStandardní beton C25/30 dosahuje 30 % pevnosti za 24 h (8 MPa, pochozí), 70 % za 7 dní (17,5 MPa, stavební ruch), 100 % za 28 dní (25 MPa, plné projektové zatížení). Tvrdnutí ale pokračuje - po 90 dnech až 110 % deklarované pevnosti. Rychletvrdnoucí beton (R-třídy) zvládne 60 % už za 24 hodin.

Klíč k maximální pevnosti = curing (kropení / PE fólie) prvních 7 dní. Beton tvrdne podle exponenciální křivky - největší skok pevnosti dostává v prvních 7 dnech, pak nárůst zpomaluje, ale pokračuje celé měsíce. Hodnoty platí za optimálních podmínek: teplota 15-25 °C, vlhkost vzduchu 50-70 %, beton ošetřovaný kropením / PE fólií prvních 7 dní.

Tvrdnutí betonu není „schnutí" - je to chemická reakce. Cement (slínek) potřebuje vodu k tomu, aby se z něj vytvořila krystalická struktura (C-S-H gel a etringit). 0-4 hodiny - beton je v plastickém stavu (lze ho ještě hladit, dolít). 4-8 hodin - počátek tuhnutí. 8-24 hodin - primární tuhnutí. V tomto okénku je beton extrémně náchylný k poškození.

Mráz pod 5 °C zničí krystalickou strukturu - voda zamrzne, expanduje a popraská cementový kámen. Po 72 hodinách má beton C25/30 zhruba polovinu konečné pevnosti - 12 až 13 MPa. To je zhruba pevnost cihly. Hlavní praktický milník po 3 dnech: tepelný gradient prošel. Beton už nezvedá teplotu z hydro­tathace (peak je 6-18 hodin po betonáži, kdy uvnitř bývá 35-45 °C). Po týdnu od betonáže má beton 70 % konečné pevnosti.

Stavět zděné příčky - plynosilikát, cihla. Řezat dilatační spáry - povinné. Hloubka 1/3 tloušťky desky, max do 24 h od dosažení 70 % pevnosti. U průmyslových podlah se 7-denní hranice používá pro chůzi VZV s prázdným ložiskem. Pro plně naložené VZV nutno počkat 28 dní. 28 dní je referenční hodnota normy ČSN EN 206. Po této době beton dosáhne deklarované pevnosti (C25/30 = 25 MPa válcová / 30 MPa krychelná).

Pro citlivé nášlapy (vinyl, parkety, lepené koberce) ale 28 dní nestačí - beton je sice pevný, ale uvnitř ještě vlhký. Tvrdnutí (curing) = chemická reakce. Cement reaguje s vodou a vzniká pevný krystalický útvar. Schnutí (drying) = fyzikální odpařování. Přebytečná voda, která se nestihla zreagovat, se vypařuje do okolí. Z toho plyne kontraintuitivní fakt: beton ponořený pod vodou tvrdne lépe než na vzduchu. Hydratace má vodu, krystalická struktura roste plynule a konečná pevnost bývá o 10-15 % vyšší než u stejného betonu, který volně vyschl. Obráceně: beton, který rychle vyschne, není pevný. Pokud po betonáži foukne suchý vítr, povrchová vrstva ztratí vodu dřív, než stihne zhydratovat. Vznikne tzv. „prašný povrch" - beton, který se z vrchu drolí jako písek.

TeplotaOptim. 15-25 °C. Při 5 °C beton tvrdne 2× pomaleji. Třída cementuCEM I 42,5 R = rychlý nárůst pevnosti. Vodní součinitel (w/c)Nižší w/c = vyšší konečná pevnost. Optim. 0,40-0,55. PříměsiMikrosilika +20 % pevnost. Curing (ošetření)Bez curingu ztratí beton 20-30 % konečné pevnosti. Curing = ošetřování betonu prvních 7 dní po betonáži tak, aby neztratil vodu vysycháním. PE fólie + zatížení - beton zakrýt 0,2 mm fólií, okraje zatížit, fólie v kontaktu s povrchem. Kondenzát z fólie vrací vlhkost zpět do betonu. Kropení vodou - jemný sprej 3-5× denně po 7 dní. Náročné na pracovní sílu, ale účinné. Curing agent - kapalný postřik, který na povrchu vytvoří voskovou bariéru. Snadná aplikace, ale méně účinný než PE fólie. Geotextilie + kropení - geotextilie nasaje vodu z kropení a pozdrží ji.

Praktická zkušenost: u průmyslových podlah a venkovních ploch je curing PE fólií nezpochybnitelný. Investice 5-10 Kč/m² za fólii vrací 30 % vyšší pevnost a 2× delší životnost. Pokud potřebujete plnou zatížitelnost dřív než za 28 dní, existují rychletvrdnoucí betony. Rychletvrdnoucí betony se používají u opravných prací (díra v hale, nutno zprovoznit za 24 h), liniových staveb (silnice, mosty) a u realizací s podlahovým topením, kde se má co nejrychleji zatápět. Doporučíme správnou třídu betonu, harmonogram curingu i realistický termín nášlapu.

Beton C25/30 dosahuje 30 % pevnosti po 24 hodinách, 70 % po 7 dnech a 100 % po 28 dnech. Plnou normovou pevnost má po 28 dnech - tehdy je projektově zatížitelný. Standardní beton C25/30 má po 24 hodinách přibližně 30 % konečné pevnosti, tedy 7-8 MPa. To stačí pro pochůznost, ale ne pro zatížení nářadím nebo příčkami. Po 7 dnech má beton C25/30 přibližně 70 % konečné pevnosti (17-18 MPa). To je hranice, kdy lze beton zatížit stavebním ruchem, řezat dilatační spáry a stavět příčky. Beton je pochozí za 24-48 hodin po betonáži. Pochůznost znamená, že po něm lze chodit, aniž by se otiskovala podrážka. Ano, dokonce lépe než na vzduchu. Hydratace cementu vyžaduje vodu, takže beton ponořený nebo zasypaný vlhkou zeminou tvrdne plynule a získává vyšší konečnou pevnost.

Tvrdnutí = chemický proces hydratace cementu, který vytváří krystalickou strukturu a pevnost. Schnutí = fyzikální odpařování přebytečné vody. Beton může být plně tvrdý (28 dní), ale uvnitř ještě vlhký. Při teplotě pod 5 °C beton tvrdne 2× pomaleji, pod 0 °C se hydratace zastaví. Pokud beton zmrzne v prvních hodinách, voda v něm expanduje a zničí krystalickou strukturu - beton bude křehký a popraskaný. Hydratace se zpomalí nebo zastaví při teplotě pod 5 °C, ale obnoví se po oteplení (pokud beton nezamrzl). U správně ošetřeného betonu (curing) je tvrdnutí kontinuální.

Lehký beton a Liapor: lehkost a tepelná izolace

Lehký beton přináší pevnost a odolnost, kterou od betonu očekáváme, avšak bez zbytečného zatížení nosné konstrukce stavby. Vylehčení betonu se dosahuje nahrazením běžného kameniva lehkým keramickým kamenivem Liapor. Díky tomu pak získává výsledný beton nejen nižší hmotnost, ale také lepší tepelně izolační i akustické vlastnosti.

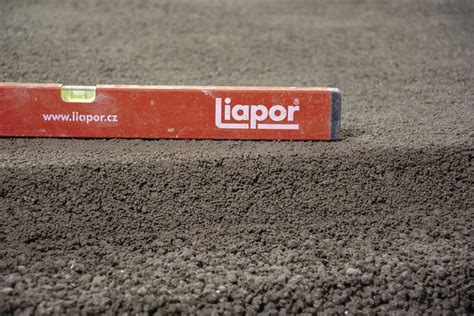

Lehký beton Liapor Mix se používá převážně pro rekonstrukce podlah. Především majitelé starších domů ocení až o 2/3 nižší hmotnost, než má běžný beton (pouze 600 kg/m3, resp. 750 kg/m3 u verze final). Liapor Mix 4-8 mm a Liapor Mix final 1-4 mm tvoří dvě varianty směsi. Liaporbeton se připravuje a aplikuje se podobně jako běžný beton. V míchačce nebo ručně se smíchá s předepsaným množstvím vody a vzniklá směs se pak nanáší na připravený podklad. Lehký beton Liapor Mix se používá převážně pro rekonstrukce podlah. Upravíme do požadované výšky stahovací latí, průběžně pomocí vodováhy kontrolujeme rovnost, povrch bude pochozí již za 24 hodin. Konečná podoba podlahy z lehkého betonu Liapor Mixu.

Další varianty a praktické poznámky

Liapor s.r.o. vyrábí kompletní sortiment stavebních materiálů Liapor pro hrubou stavbu. Základním materiálem pro jejich výrobu je lehké keramické kamenivo Liapor, které nahrazuje běžné přírodní kamenivo. Lehký keramický LiaporBeton vzniká smícháním keramického kameniva Liapor, cementu a vody. Beton z Liaporu dává betonu naprosto nové dimenze. Studený povrch se mění v teplý, vlhkost mizí, tíha klesá a tvrdost se mění ve snadnou opracovatelnost. Betony se rozdělují na betony lehké, obyčejné a těžké.

Lehké betony mohou být použity jako prosté, vyztužené i předpjaté. Liapor Mix se vyrábí pro lehký beton a nahrazení části kameniva. Pro konstrukce a dilatační řešení platí, že vzájemná kompatibilita s podkladem je klíčová. Podklad je nutné řádně připravit - očistit a lehce zvlhčit. Směs Liapor Mix se musí zpracovat bezodkladně po namíchání; podlaha bude pochozí po 24 hodinách. Následně se na Liapor Mix položí potěr nebo mazanina o tloušťce 40-50 mm a vyztuží jemnou ocelovou síťovinou.

Souhrn a praktická doporučení

• Pro standardní beton C25/30 je 30 % pevnosti dosaženo po 24 h, 70 % po 7 dnech a 100 % po 28 dnech; plná zatížitelnost po 28 dnech.
• curing prvních 7 dní zásadně zvyšuje konečnou pevnost a odolnost proti vysoušení.
• Teploty 15-25 °C a vlhkost 50-70 % vytvářejí nejlepší podmínky pro hydrataci a konečnou pevnost.
• Rychletvrdnoucí betony umožňují rychlejší uvádění do provozu při specifických opravách a konstrukcích.
• Lehké betony, zejména Liapor Mix, nabízí nižší hmotnost a dobré tepelné vlastnosti; vhodné pro rekonstrukce a podlahy.

Podrobnosti o normách a specifikacích konstrukčních betonů se odvíjejí od ČSN EN 206 a souvisejících norem; pro projektování se doporučuje konzultovat konkrétní třídu betonu dle požadavků nosnosti a prostředí. UHPC TOPCRETE® představuje ultra-vysokopevnostní beton s deklarovanou pevností až 120-190 MPa a s velmi nízkým obsahem vody; vyžaduje však specializovanou evidence a řízení smrštění.

tags: #odhlahceny #beton #pevnost
