Kabelové žlaby Merkur 2 jsou moderním systémem pro uložení kabelových tras, či silnoproudých, světelných rozvodů a jiných medií.
Úložný systém M2 rozšiřuje možnosti použití a zefektivňují instalaci i funkci celé rozvodné soustavy.
Při výběru kabelového žlabu je velmi důležité zvolit správnou povrchovou úpravu, dle charakteru prostředí, ve kterém bude instalován.
Tato úprava má zásadní vliv na dlouhodobou funkci, tedy životnost kabelového systému.
Nevíte si rady jaký průměr zvolit pro váš počet kabelů..?
Rádi bychom vám představili novou APLIKACI společnosti Arkys - systém drátěných kabelových žlabů MERKUR 2.
Tu by měl mít v telefonu každý elektrikář a nejen ten.
Nevíte kolik kabelů se Vám vejde do žlabu a jaký tedy zvoli..?
Aplikace Vám to řekne..!!
Nevíte jak daleko montovat konzole..?
U každého žlabu je uveden jeho efektivní průřez Sef, který je možno použít při dimenzování kabelové trasy s ohledem na předpokládaný počet kabelů.
Přitom je třeba přihlédnout rovněž k funkci trasy a z hlediska chlazení kabelů volit pro jejich uložení raději větší žlaby s menším naplněním průřezu kabely.
Stanoví se jako součet jmenovitých průřezů všech kabelů, které budou uloženy v trase.
Kromě požadavku na nosnost kabelové trasy má zásadní vliv na její navrhování rovněž tuhost.
Ta se posuzuje podle hodnoty maximálního průhybu zatížené trasy.
Žlaby MERKUR 2 byly zkoušeny podle normy ČSN EN 61 537 ed.
Vzorky žlabových tras byly zatěžovány stupňovitě (po krocích) až na zatížení SWL, což je maximální hodnota zatížení, při kterém průhyb žlabu, měřený v polovině rozpětí opěrných míst, nepřekročí 1/100 jejich rozpětí.
Současně při tomto zatížení nesmí příčný průhyb při každém rozpětí překročit 1/20 šířky vzorku.
Testované vzorky žlabů pak byly dále stupňovitě zatěžovány na 1,7násobek zatížení SWL, přičemž nesmí dle normy dojít ke zborcení žlabu.
Kabelové žlaby MERKUR 2 jsou navrženy s větší rezervou a při maximálním přípustném zatížení jejich průhyb nepřekračuje hodnotu 1/150 rozpětí opěrných míst.
Tužší žlaby znamenají mimo jiné lepší podmínky pro funkci kabeláže, zejména pak v extrémních podmínkách.
Na celkovou nosnost kabelové trasy má zásadní vliv poloha spoje žlabových dílů vzhledem k opěrným místům trasy.
Ideální je, pokud se spoj jednotlivých žlabů nachází ve vzdálenosti 1/5 rozpětí opěrných míst.
V takovém případě má nosnost i pevnost žlabové trasy nejvyšší hodnoty.
Naopak je zakázáno při montáži umístit spoj dílů žlabu přímo nad místo podepření kabelové trasy!
Vzhledem k praktickým zkušenostem z montáží kabelových tras je zřejmé, že není možné vždy zajistit ideální polohu spoje a proto jsou k dispozici i ověřené vlastnosti žlabové trasy pro obecné umístění spoje.
Celkové zatížení trasy je součtem měrných hmotností kabelů uložených v trase a měrných hmotností veškerého příslušenství kabelové trasy zavěšeného na kabelové žlaby.
To znamená, že do celkového zatížení trasy je nutné zahrnout například i přepážky a víka kabelových tras, rozvodné krabice, zavěšená světelná tělesa a podobně.
Ve standardních případech však kabeláž tvoří převážnou většinu zatížení.
Pro výpočet zatížení kabely je možné využít orientačních hodnot hmotností jednotlivých typů a velikostí kabelů.
Vypočtenou hodnotu zatížení žlabu je potřeba srovnat s maximálními přípustnými hodnotami dle certifikace daného rozměru žlabu.
Při kontrole zatížení kabelové trasy je rovněž nutné vzít v úvahu způsob montáže, zejména pozici spojek.
V případě uchycení žlabu držáky DZM 3/100, DZM 3/150, DZM4 a DZM 6 je nutné brát v úvahu, že se nejedná o montáž s opěrnými místy pod žlabem, nýbrž o zavěšení žlabu k vrchnímu lemovému drátu.

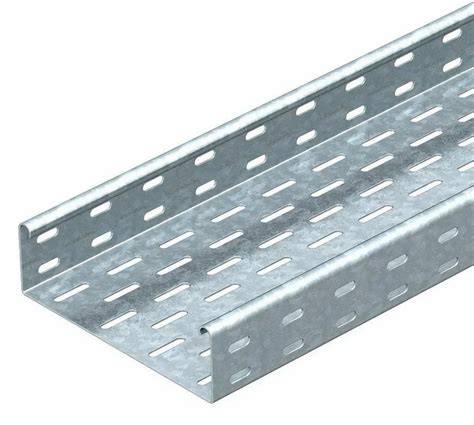

Na materiál kabelového žlabu Arkys Merkur 2 ARK-211130 o délce 2 m byla použita kvalitní galvanicky pozinkovaná ocel.
Kabelový žlab ARKYS Merkur 2 ARK-211130 nabízí velmi snadnou montáž díky nízké hmotnosti, jednoduchému uložení a odbočování a křížení tras.
I odbočení kabelů lze provést bez větších obtíží a nutnosti použít průchodku.
Kromě drátěných žlabů si u nás můžete pořídit i další instalační lišty a žlaby, jako například lišty na kabely, plechové či parapetní žlaby.
Naše nabídka úložného a spojovacího materiálu je však mnohem širší.
Kabelový žlab Arkys Merkur 2 150x50mm GZ 2m ARK-2111302 je vyrobena z kvalitní oceli a je galvanicky pozinkován.
Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni.
Ryze česká společnost ARKYS, s.r.o. působí na trhu už více jak 25 let.
Zaměřuje se na výrobu produktů spadajících do segmentu nosných kabelových konstrukcí.
Jejími stěžejními výrobky jsou drátěné kabelové žlaby Merkur 2 a plechové žlaby LINEAR, což jsou zároveň nejrozšířenější nosné systémy kabelových tras v České republice.
Specifikace a provedení pro 150x šířku
Kabelový žlab Arkys Merkur 2 ARK-211130 o délce 2 m byla použita kvalitní galvanicky pozinkovaná ocel.
Kabelový žlab Arkys Merkur 2 ARK-211130 nabízí velmi snadnou montáž díky nízké hmotnosti, jednoduchému uložení a odbočování a křížení tras.
Materiál a povrchová úprava
Na materiál kabelového žlabu Arkys Merkur 2 ARK-211130 o délce 2 m byla použita kvalitní galvanicky pozinkovaná ocel.
Kabelový žlab ARKYS Merkur 2 ARK-2111302 je vyroben z kvalitní oceli a je galvanicky pozinkován.
Instalace a použití
I odbočení kabelů lze provést bez větších obtíží a nutnosti použít průchodku.
U každého žlabu je uveden jeho efektivní průřez Sef, který je možno použít při dimenzování kabelové trasy s ohledem na předpokládaný počet kabelů.
O Arkys a její význam na trhu
Ryze česká společnost ARKYS, s.r.o. působí na trhu už více jak 25 let.
Zaměřuje se na výrobu produktů spadajících do segmentu nosných kabelových konstrukcí.
Jejími stěžejními výrobky jsou drátěné kabelové žlaby Merkur 2 a plechové žlaby LINEAR, což jsou zároveň nejrozšířenější nosné systémy kabelových tras v České republice.
Formáty a dostupnost
Kabelový žlab Arkys Merkur 2 150x50mm GZ 2m ARK-2111302 je vyroben z kvalitní oceli a je galvanicky pozinkován.
Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni.
