Nopová fólie je fólie z vysokohustotního polyetylenu (HDPE) s polokuželovými výstupky (nopy), které umožňují proudění vzduchu. Nopová fólie má celou řadu využití jak v novostavbách, kde slouží zejména jako drenáž a mechanická ochrana základové konstrukce, tak v rekonstrukcích, kde slouží zejména k odvětrání a odvlhčení stávajících stavebních konstrukcí. Nopová fólie účinně brání pronikání radonu a umožňuje jeho odvětrání, jsou ideální pro celkové odvlhčení domu, odvlhčení sklepa, sanaci vlhkých stěn a podlah. Základním principem funkce nopové fólie je oddělení stavby od vlhkého okolního prostředí. Nopy zajišťují vytvoření plošného drenážního systému.
Co řeší nopová fólie a kdy ji použít
Nopovou fólii je možno rovněž použít jako náhradu izolační přizdívky při ochraně hlavní hydroizolační vrstvy. Dalším způsobem použití je dvoustupňová ochrana proti průniku radonu. Prvním stupněm se rozumí vytvoření provětrávané vzdušné mezery, druhým stupněm nepropustná zábrana z polyetylénu. Nejčastější použití fólie Guttabeta ve všech jejích modifikacích je při rekonstrukcích, kde nejúčinněji pomáhá odvlhnění objektu, odvětrání tzv. zabudované vlhkosti díky vytvoření trvale větrané štěrbiny. Nopová fólie Guttabeta umožňuje vytvořit účinnou izolaci proti radonu.
Radon je bezbarvý plyn bez zápachu, a jeho přítomnost ve stavbě není možné jednoduché rozpoznat. Na základě stanovení koncentrací je zpravidla potřebné přikročit k volbě vhodné sanační metody, která výskytu radonu zamezuje popřípadě snižuje jeho koncentraci. Vhodnou metodu musí vždy určit příslušný projektant. Nopová fólie svojí konstrukcí umožňuje vytvoření dvoustupňové ochrany proti pronikání radonových plynů. Dvoustupňovou ochranou se rozumí vytvoření provětrávané vzduchové mezery mezi zeminou a konstrukcí podlahy, druhým stupněm je pak vytvoření nepropustné zábrany z polyetylénové fólie.
Takto provedená zábrana zároveň chrání před vzlínáním vlhkosti do objektu. Tento systém lze použít pro střední a vysoké riziko výskytu radonu v půdním vzduchu. Pokud není provedena řádná hydroizolace suterénního zdiva dochází k pronikání vlhkosti přes stěnu do interiéru objektu. Tento problém může být vyřešen použitím nopové fólie Guttabeta N. Principem metody je oddělení sanovaného vlhkého suterénního zdiva od vlhké zeminy.
Strukturální a technické detaily
Nopy ve fólii vytvářejí vzduchovou mezeru mezi zdivem a zemí. Vlhkost obsažená v zemině nemá tak přístup ke stěně. Vlhkost již ve stěně obsažená nebo vlhkost přicházející do suterénní obvodové stěny z interiéru je odvětrávána a transportována do drenáží potrubí. Použití nopové fólie při řešení problému sanace vlhkého zdiva přináší výhody velmi rychlé montáže a finančních úspor při vysoké spolehlivosti.
Nejprodávanější Guttabeta - popis výrobků a jejich vlastností: Nopová fólie Guttabeta N, Nopová fólie Guttabeta T40, Nopová fólie Guttabeta T50 Linear, Nopová fólie Guttabeta T20, Nopová fólie Guttabeta DRAIN a další varianty s perforací či textilií. Všechny varianty slouží k ochraně spodní konstrukce a odvětrání vlhkosti, některé mají i perforaci pro zvláštní systémy zelené střechy.
Vzduchová mezera mezi zdivem a zemí umožňuje odvádět vlhkost, zatímco nopová fólie chrání hlavní hydroizolační vrstvu před mechanickým poškozením a umožňuje drenážní systém. Nopovou fólii je vhodné instalovat šikmo s nopy směrem ke stěně, aby vznikla mikroventilační vrstva pro odvod vlhkosti a vzduchu. U speciálních fólií s nakašírovanou textilií lze postupovat opačně, ale standardně platí nopy ke zdi.

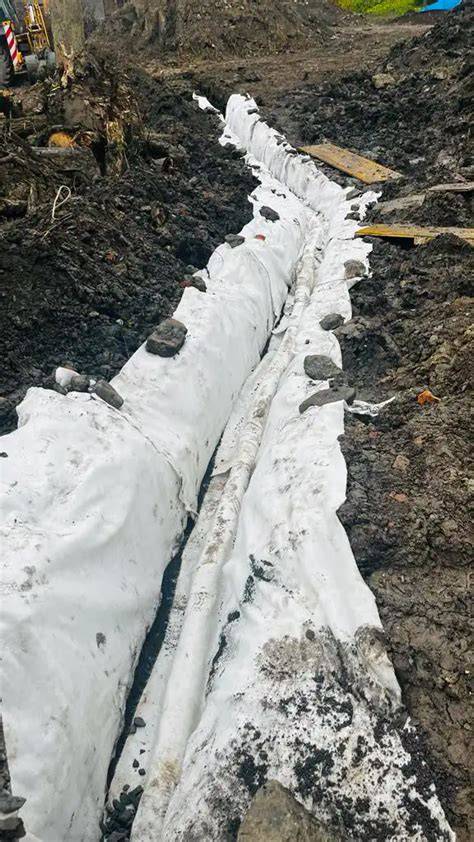

Pro dokonalé fungování drenáže kolem základů je nutné mít správně navržený drenážní systém: nopová fólie (černá) chrání suterénní stěnu s tepelnou izolací a vede vodu dolů do drenážního štěrku; drenážní trubka s perforací a filtrační geotextilie pak odvádí vodu mimo stavbu. Geotextilie by měla obalit štěrkovou vrstvu ze všech stran, aby bránila pronikání jemných částic hlíny.
Montáž a praktické postupy
Podklad pro fólii by měl být hladký a bez ostrých výčnělků, povrch je třeba před aplikací očištit a vysušit. Výkop do hloubky základové spáry se provádí a poté se pokládá nopová fólie od základů směrem nahoru k obvodové stěně. Přesahy pásů mají být minimálně 15-20 cm, spoje se lepí butylkaučukovou páskou a spodní okraj fólie končí nad drenážním štěrkem. Výkop kolem základů se zasype vrstvu po vrstvě a opatrně hutní, aby nedošlo k vytržení fólie.
Naprosto klíčové je správné utěsnění krycí lištou, která kryje horní okraj a zajišťuje ventilaci. Někdy se doporučuje plastová nebo hliníková ukončovací lišta, která zlepšuje vzhled a funkčnost. Před započetím montáže je vhodné poradit se s odborníkem a zvolit správnou variantu nopové fólie podle konkrétního projektu a podmínek.
Chybám při instalaci nopové fólie a drenáže se dá vyhnout: špatná orientace nopů, chybějící drenážní systém, špatné napojení a zakončení fólie, nedostatečné překrytí spojů a nesprávné ukotvení. Správná skladba drenážního systému zahrnuje hydroizolaci stěny, XPS izolaci, nopovou fólii s nopy ke zdi, drenážní štěrk, geotextilii a drenážní trubku s vhodným spádem.
V závěru je důležité vybrat kvalitní nopovou fólii a dbát na pečlivou montáž. Profesionální instalace může zajistit správné umístění, a kombinace s dalšími izolačními materiály zvyšuje účinnost. Nopovou fólii by měly instalovat osoby se zkušenostmi, zejména pokud se jedná o sanace vlhkého zdiva či radonovou ochranu.
IZOLACE A LINIOVÁ DRENÁŽ SUTERÉNU
Správná orientace nopů a kvalitní spojení pásů jsou klíčové pro dlouhodobou funkci hydroizolace a odvětrání. Při správné instalaci nopová fólie plní svou funkci jako ochrana proti vlhkosti a radonu a jako součást drenážního systému kolem základů.
