Samozřejmě, výrobci sádrokartonových systémů již mají různé nástavce pod krokve, které umožňují svěšení rastru pro montáž sádrokartonového obložení. Pro běžné zateplení podkroví, kde se pohybují celkové tloušťky izolace v rozmezí 220-260 mm, je možné použít osvědčené krokvové závěsy.
Co ale dělat v případě vyšších nároků na zateplení? Dle stávající, již končící, normy ČSN 73 0540-2:2011 je možné zateplit rekonstruované podkroví izolací v celkové tloušťce 240 mm. Ovšem v případě novostaveb už nyní platí (dle vyhl. 264/2020 Sb.), že minimální tloušťka zateplení šikmé střechy by měla být v rozmezí 280-320 mm. Bude proto již velice složité vytvořit podkonstrukce pod krokvemi, abychom měli takovou tloušťku kam vměstnat.
Pro představu, aktualizovaná norma doporučuje u pasivních domů součinitel prostupu tepla šikmé střechy U = 0,1 W/m2K, čemuž odpovídá tl. Isover Double Tram je systémová skladba minerální izolace, pěnového polystyrenu a výrobků řady Isover Vario®. Důležitým prvkem jsou TRAM dílce ve spolupůsobení s konstrukčními vruty, jejichž vzdálenost je určena dle zatížení podhledu a sklonu střechy. Pro běžné podkroví vychází osová vzdálenost šroubů na 0,9 m.
Hlavním prvkem jsou izolační trámy Tram EPS či Tram MW. Tyto dílce se vyskládají za sebou na rovné podlaze na přibližnou délku krokve. Na horní stranu těchto trámů se přilepí konstrukční prkno nízkoexpanzní PUR pěnou, která je vhodná k lepení na dřevo, a dočasně se toto prkno dostatečně zatíží po dobu tvrdnutí pěny. Délka konstrukčního prkna odpovídá délce krokve. Tímto nám vznikne celistvý konstrukční prvek.
Takto slepená sestava (prkno + izolační trámky) se přiloží ze spodní strany krokve a přivrtá se k tomu určenými vruty v osové vzdálenosti dle statických tabulek. Takto pokračujeme na všech krokvích, které chceme zateplit. Do vytvořené dutiny mezi krokve a mezi konstrukční prvky aplikujeme tepelnou izolaci. Po zaizolování můžeme aplikovat parobrzdu či parozábranu. Tímto nám vznikne i instalační dutina pro vedení například elektrických kabelů bez nutnosti procházet parotěsnou vrstvou.
Slepená sestava se přiloží ze spodní strany krokve a přivrtá se k tomu určenými vruty. Takto pokračujeme na všech krokvích, které chceme zateplit.
Kvalitní zateplení střechy je klíčové pro komfort bydlení a energetickou účinnost domu. Z důvodu přehřívání obývaného podkroví v létě a snížení nákladů na vytápění v zimě je často nutné zlepšit jeho izolaci.
Základní informace o stávající konstrukci a plánech rekonstrukce
Dům má tvar otevřeného "L". Orientace jedné části střechy na jih a druhé na jihovýchod. Sedlová střecha sklon 37°. Současná skladba z interiéru: SDK, parozábrana, minerální izolace mezi krokve výška cca 20 cm, pojistná hydroizolace, kontralatě, latě, pálená taška. Existují pochybnosti o kvalitě parozábrany, byly zjištěny chyby (nenapojení atp.).
Posilovat izolaci z interiéru se nechce, aby se nezmenšoval vnitřní prostor. Minerální izolaci mezi krokvemi se chce zachovat z důvodu snížení ceny rekonstrukce. V rámci posílení izolace se plánuje výměna střešních oken. Uvažuje se o nadkrokevní izolaci z PIR panelů nebo dřevovláknitých desek s preferencí difúzně otevřeného systému.
Typy izolace a materiály
Typ izolace závisí především na konstrukci krovu. Pro tento úkol se nejčastěji používá mezikrokevní izolace, někdy doplněná vrstvou pod krokvemi. Trendem posledních let začala být nadkrokevní izolace.
Izolační materiály: nejběžnějšími jsou pásy ze skelné nebo kamenné vlny a desky XPS nebo EPS. Ekologickou alternativou jsou konopí a bavlna. Při izolaci se ujistěte, že zvolený materiál patří do skupiny tepelné vodivosti 035-040. Pro izolaci střechy nad krokvemi se nejčastěji doporučují PIR desky, které mají nízký součinitel tepelné vodivosti (λ = 0,022-0,030 W/m·K), vysokou tuhost, odolnost proti vlhkosti a snadnou instalaci. Dřevitá vlna nadkrokevní izolační desky má o něco vyšší λ (0,036-0,049 W/m·K), ale nabízí výbornou zvukovou izolaci a je ekologická.
K izolaci lze použít i EPS nebo XPS, ale volba má horší vlastnosti než PIR desky. Cenové rozpětí: dřevitá vata cca 900 Kč/m2, EPS/XPS cca 400-650 Kč/m2, PIR desky jsou považovány za nejlepší materiál (konkrétní cena uváděna není).
Postup zateplování šikmé střechy s izolací mezi a pod krokvemi
Tradiční postup zateplení šikmé střechy s izolací mezi a pod krokvemi používá parozábranu pod sádrokartonovou deskou a prochází jí větší množství vrutů. Bezpečnější je použití 3 vrstev izolace, parozábru pak proniká menší množství vrutů a lze použít větší tloušťky izolace. Zateplení s 3 vrstvami je vhodné pro nízkoenergetické a pasivní domy. Střecha musí umožňovat únik vlhkosti, tj. musí být difuzně otevřená. Pokud tomu tak není, mohou nastat problémy s vlhkostí mezi vrstvami.
V případě, že krovy nejsou dostatečně silné, lze je zdvojit hraněným dřevem z interiéru. Tím se dosáhne optimální hodnoty U s celkovou hustotou izolace nejméně 16 cm. Prověřte pojistnou hydroizolační fólii a její ukončení, aby odváděla vodu mimo obvod budovy. Pásky a spoje parotěsné fólie slepte a pečlivě zatepte tmel, aby nedocházelo k průniku vlhkosti.
Řezání tepelné izolace: tloušťku UNIFIT zvolte stejně jako výšku krokví. Pásy nařezte na šířku odpovídající světlé rozteči krokví s rezervou 10-20 mm. Izolaci vložte do dutiny mezi krokve a pečlivě ji vycentrujte a vyrovnejte. Správně naformátovaná izolace UNIFIT se v konstrukci drží bez další fixace.
Montáž roštu: Namontujte rošt pomocí přímých nebo krokvových závěsů dle pokynů dodavatele systému suché výstavby. Vložení podkrokevní izolace: Vložte UNIFIT do nosného roštu sádrokartonového podhledu. POZOR: tloušťka izolace nesmí být menší, jinak se normy a vyhláška o hospodaření s energiemi poruší.
Připevnění fólie (parozábrany/parobrzdy): Na nosný rošt připevněte parozábranu Homeseal LDS 100. Zajišťujte vzduchotěsnost po napojení a přesahy 150 mm. Izolaci překryjte parobrzdou a použijte vhodné pásky a tmel pro spojení na štítových konstrukcích. Dodatečná izolace pod parobrzdou zajišťuje správnou polohu vůči interiéru a exteriéru. Parobrzdu je nutné chránit před protržením.
Okrajové detaily a napojení: Přesah fólie min. 150 mm, spoje vzduchotěsně slepte páskami Homeseal LDS Soliplan. Napojení parobrzd na štítové konstrukce řešte tmel, pásky Isover Vario XtraTape či Vario KB 1. Předpokládané důležité detaily s ohledem na okapy a prostupy najdete v návodech výrobců.
Instalace nadkrokevní izolace

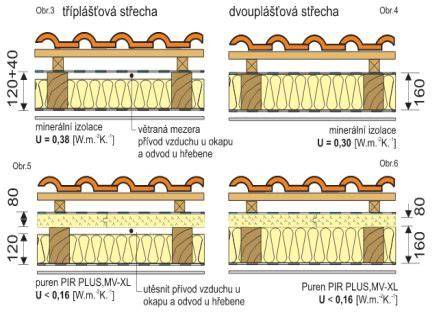

Nadkrokevní izolace je zateplení střešního pláště v rovině nad krokvemi. Logickým důsledkem je posunutí konstrukcí střešní krytiny tak, aby neležela přímo na krokvích, ale na nadkrokevní izolaci. Izolace nad krokvemi spočívá v umístění izolačních desek nad krokve po celé ploše střechy; dřevěné prvky konstrukce se zakrývají zvenčí. Výhody zahrnují minimalizaci tepelných mostů, zvětšení prostoru v interiéru a estetický efekt, který umožňuje vidět krokve v interiéru. Nevýhody zahrnují složitější montáž, nutnost řešit přesahy, životnost a údržbu izolace, a estetiku střešní skladby, která může působit těžce.
Existuje několik variant nadkrokevní izolace: z desek PIR/PUR/XPS/EPS a minerální vlny. Nadkrokevní izolace z desek je konstrukčně čistší a rychlejší, nedochází ke směsím materiálů. PIR desky umožňují tenké vrstvy a snadnou montáž. Desky Pero-Drážka tvoří samonosný systém, u ostatních provedení je potřeba podklad. Pro zajištění roviny se na konec krokví polohují hranoly a první řada desek se kotví vruty do krovu; mezi PIR deskami vznikne vzduchová mezera pro reflexní vrstvu.
Pokud zvolíme nadkrokevní izolaci z minerální vlny, je často nutné použít distanční profil mezi kontralatí a krokví kvůli tuhosti a prostoru pro vatu. Minerální vlna přináší výhodu nehořlavosti a dobré zvukové izolace, ale vyžaduje pečlivé řešení a manipulaci.
Nadkrokevní izolace z desek - PIR / PUR / XPS / EPS bývá vhodná zejména pro novostavby s přesně definovanými rozměry střešního pláště. Postup zahrnuje instalaci záklopu na krokve, montáž parozábrany (u některých variant není parozábrana nutná), řešení přesahů střechy a kotvení tepelné izolace na horní hranu krokví. Dále se kladou panely a spojují se kotvením vruty s podkladovou deskou a roštem. Všechny spojky a kontakty se přelepí parotěsnou páskou a vzduchotěsně utěsní.
Vyplatí se porovnat výhody a nevýhody jednotlivých variant a zvážit, zda nadkrokevní izolace je pro váš konkrétní případ vhodná. Důležitá je aktuální cena materiálů a volba nejekonomičtějšího řešení pro dané podmínky, přičemž střecha zůstává klíčovou součástí pro energetickou účinnost domu.
Postup nadkrokevní izolace z minerální vlny
Chceme-li nadkrokevní izolaci z minerální vlny, je možné použít extrudovaný polystyren jako distanční profil mezi kontralatí a krokví a mezi nimi vložit minerální vatu. Minerální vlna je nehořlavá a nabízí skvělou zvukovou izolaci; mezer mezi deskami se vyplní tak, aby sesedění nebylo možné a nebyla narušena celistvá izolace.
Mezi polem krokví se minerální vata nařeže o trochu širší než prostor mezi krokvemi, což usnadní její držení a minimalizuje sesunutí. Při montáži minerální vaty je důležité odstranit mezery a zajistit správné utěsnění. Výhodou minerální vaty je její nehořlavost a zvuková neprůzvučnost; nevýhodou může být náročnější manipulace a potřeba přesného řezu. Délka izolace a řezy musí být provedeny tak, aby nevznikaly tepelné mosty.
Další hlavní variantou nadkrokevní izolace je kompletní plocha z izolačních desek - PIR/PUR/XPS/EPS. Tato varianta je konstrukčně čistší a eliminuje směs materiálů. PIR desky se vyznačují nízkou tepelnou vodivostí a vysokou tuhostí, což usnadňuje montáž a minimalizuje tloušťku. Postup je obdobný jako u desek: záklop, parozábrana (pokud je součástí varianty), přesahy střešní krytiny a kotvení desek vruty do krovu s dostatečným překrytím a utěsněním. Nadkrokevní PIR desky bývá možné kotvit přímo do krovu a vytvářet tak hladkou, jednolitou izolaci.
Mezi důležité parametry patří hustota spojů a přesahy, které určují správnou vzduchotěsnost a funkčnost parozábrany. Při volbě nadkrokevní izolace je vhodné sledovat doporučení výrobce a v rámci nákladů zvažovat cenovou efektivnost a výhody jednotlivých materiálů.
Doporučení a praktické poznámky
- Každá metoda izolace střechy má své výhody a nevýhody. Zvažte vhodnost tepelných ztrát a ekonomickou efektivnost pro váš projekt.
- Pro zateplení šikmé střechy je často vhodné zvolit nadkrokevní izolaci, pokud chcete minimalizovat tepelné mosty a získat větší volný prostor v podkroví.
- Vždy je nutná kvalitní projektová dokumentace a provedení s detaily, které zajišťují vzduchotěsnost a správnou funkci parozábrany.
- U nadkrokevní izolace z minerální vlny je důležité řešit distanční profily a zajistit stabilní polohu vaty mezi krokvemi, aby nevznikaly mezery a sesunutí.
- U PIR/PUR/XPS/EPS desek se vyplatí zvažovat pero-drážku jako samonosnou variantu a správně kotvit první řadu desek k krokvím pro zajištění roviny a stability.
Tabulka: srovnání hlavních typů izolace
| Typ izolace | Výhody | Nevýhody |
|---|---|---|
| Mezikrokevní minerální vata | dobrá zvuková izolace, relativně nízká cena | fixace a utěsnění mohou být náročné, tepelný součinitel vyšší |
| Nadkrokevní minerální vlna | minimalizace tepelných mostů, prostor v podkroví | složitější instalace, nutnost řešit přesahy |
| PIR/PUR desky nad krokvemi | vynikající tepelná izolace při tenkých vrstvách, jednoduchá instalace u pero-drážka | vyšší cena, omezení týkající se převisů a detailů |
| EPS/XPS desky nad krokvemi | nižší cena, snadná instalace | horší tepelná vodivost a vlastnosti vůči vlhkosti |
Na závěr lze říci, že výběr metody zateplení střechy je vždy kontextový. Je vhodné porovnat aktuální ceny materiálů, počítat s energetickými úsporami a zvážit praktickou realizaci v konkrétním objektu. Montáž nadkrokevní izolace vyžaduje kvalitní projekt, správné detaily, a volbu materiálů podle podmínek a rozměrů střechy.
