Suchá výstavba (kam spadá právě i sádrokarton) nachází čím dál častější využití na stavbách a při rekonstrukcích. Má to hned několik důvodů. Práce se sádrokartonem nevyžaduje (až na tmelení) žádné mokré procesy. Sádrokartonové desky jsou nehořlavé, díky čemuž se ideálně hodí do protipožárních konstrukcí. Navíc mají mnohem nižší hmotnost než klasické materiály (cihla, pórobeton), takže téměř nezatíží stávající konstrukci. A když už bude podkroví opláštěné sádrokartonem, je vše možné doplnit ještě o suchou podlahu. Jejím základem jsou podlahové dílce ze sádrokartonových nebo sádrovláknitých desek.
Plánování a příprava střešního okna
Rozbalení a příprava krabice se střešním oknem probíhá bez použití nářadí, aby nedošlo k poškození okna. Střešní okno se položí na zem do vodorovné polohy na zadní stranu a krabice se otevře dvěma prsty v místě připravené perforace. Po vyjmutí z krabice se okno zvedne do svislé polohy a přetočí se křídlo. Univerzální montážní úhelník umožňuje namontovat okno ve standardní montážní výšce nebo je zapustit o 4 cm hlouběji do konstrukce střechy. Červená ryska znázorňuje běžné osazení, modrá ryska zapuštěnou variantu. Při běžné montáži na červené úrovni je třeba umístit úhelníky na horní a spodní část rámu. Používá se přitom lemování pro standardní montáž. Při zapuštění okna hlouběji do střešní konstrukce se dosáhne hladkého estetického dojmu a lepšího izolačního efektu. K hlubšímu osazení do střechy se používá modrá úroveň a úhelníky se umístí na boční stranu rámu.
Hydroizolační límec se přilepí na rám okna pomocí připravené lepicí pásky integrované na fólii. Montáž oplechování při následné montáži není třeba používat nářadí ani šrouby. Oplechování bočního rámu i hlavního rámu se pouze zacvakne. Je-li třeba oplechování složit, stačí zmáčknout šedé tlačítko, které se nachází na spodní straně. Následuje vytlačení a zacvaknutí oplechování bočního rámu. Přišroubovat je třeba pouze oplechování spodního rámu. Spodní a boční kryty oplechování se nacházejí v krabici s lemováním.
Lemování a opláštění střešního okna

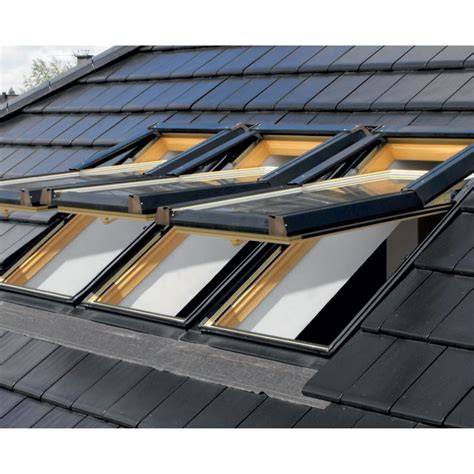

Střešní okna se musí namontovat s lemováním, které zajistí vodotěsné spojení mezi střešním oknem a střešní krytinou. Opláštění střešního okna po osazení rámu okna následuje montáž sádrokartonového ostění. Pro jednoduchší montáž je vhodné použít montážní soupravu pro sádrokartonové ostění. Nejprve se upevní ocelový rám, který je základem pro vytvarování samotného sádrokartonového obložení. Montáž zjednodušují teleskopické profily, a to bez ohledu na sklon a tloušťku střechy. Mezi ocelové rámy lze přidat další vrstvu tepelné izolace, čímž se minimalizují tepelné mosty. Na zaizolované ostění se následně připevní parozábrana, která je parotěsná a brání kondenzaci. Nainstalované teleskopické profily poskytují pevný základ pro spojení parotěsné zábrany domu s parotěsným límcem. Nakonec se nařeže sádrokarton, který se ukotví na ocelový rám vyplněný tepelnou izolací. Řezání a návrh sádrokartonového ostění ulehčuje montážní souprava.
Oplechování a lemování střešního okna tvoří společně jeden celek, který chrání střešní okno před nepříznivým počasím. Ve variantě střešního okna Standard a Standard Plus je vyrobené z hliníku, ve variantě Premium i z mědi nebo titanzinku. Dodává se jako součást balení střešního okna. Lemování zajišťuje vodotěsné napojení okna na plášť střechy. Materiál lemování musí být stejný jako u oplechování okna. Lemování je součástí balení střešního okna. Varianta lemování závisí na typu střešní krytiny.
Správný postup opláštění a tepelné izolace kolem okna
Opláštění střešního okna po instalaci vyžaduje dodržení základních zásad: parapet musí být svislý, nadpraží vodorovné. Toto podporuje proudění vzduchu kolem skel a odvětrání zkondenzované vlhkosti. Doplňte tepelnou izolaci kolem okna a překryjte ji parozábranou. Z R-UD profilu si připravte výměnu pro svislé části rámu kolem otvoru okna. Připravte ostění otvoru. Respektujte polohu parapetu a nadpraží se zalomením. Do R-UD profilu později vsaďte R-CD profily, které ponesou SDK desku tvořící zalomené nadpraží. Pusťte se do opláštění šikmých ploch podkroví v okolí okna. Dodržujte přitom maximální rozteč šroubů 170 mm. Proveďte opláštění nadpraží a parapetu tak, že desky budou částečně zalomeny.
Teď přichází na řadu tmelení. Připravte si tmel Rifino Top, přetmelte spáry desek a hlavičky šroubů. Nezapomeňte na ochranu hran opláštění kolem okna. K tomuto účelu poslouží páska Habito Flex, která se aplikuje do tmelu Rifino Top. Spáry v oblasti nadpraží a parapetu předem vytmelte sádrovým tmelem. Z téhož tmelu vytvořte vrstvu a tu stáhněte zubatým hladítkem, aby byla vrstva rovnoměrná. Nakonec aplikujte pásku a přitlačte ji pomocí aplikátoru či špachtle. Tak a je hotovo! Pro názornou ukázku si můžete pustit rovnou video-návod.
053# Opláštění střešního okna sádrokartonem | e4 dům svépomocí
Napojení sádrokartonu na rám okna a detaily provedení
Napojení sádrokartonových konstrukcí na okna a ostění patří mezi nejcitlivější detaily v interiéru. Právě v těchto místech se nejčastěji objevují vlasové trhliny, mapy nebo odlupování spár, které uživatelé vnímají jako nekvalitní práci. Ve skutečnosti však nejde jen o prasklou spáru, ale o kombinaci pohybů konstrukcí, rozdílných materiálů a špatně zvoleného technologického postupu. Základní problém spočívá v tom, že okno a sádrokarton se chovají rozdílně. Okenní rám reaguje na teplotu a vlhkost jinak než SDK deska a kovová konstrukce. K tomu se přidává pohyb stavby - zejména u panelových domů nebo starších objektů. Častou chybou je snaha vytvořit vizuálně čistý detail bez použití systémových prvků. Tmel je schopen dlouhodobě přenášet napětí jen omezeně a v místě napojení vzniká trhlina. Dalším kritickým místem je napojení SDK ostění na připojovací spáru okna. Pokud není spára chráněná, dochází nejen k praskání, ale i k problémům s těsností. Z pohledu správného provedení je zásadní oddělit nosnou funkci od pohledové vrstvy. SDK konstrukce nesmí přenášet zatížení na rám okna a zároveň musí umožnit mikropohyb. K tomu slouží systémové dilatační profily, stínové lišty nebo pružné napojovací pásky, které vytvářejí řízenou spáru bez vzniku trhlin. Častým problémem je nesprávná návaznost profesí: okna jsou osazena, ale napojovací spára není finálně dořešená a na stavbu nastupuje sádrokartonář. Výsledek bývá detail, který není kompatibilní s chováním okna. Z technického hlediska je nutné zmínit vliv teplotních rozdílů: v zimě je rám okna chladnější než interiér a SDK konstrukce, pokud detail není správně oddilatovaný, dochází k opakovanému namáhání spáry. Důležitá je také kotvení SDK příliš blízko okenního otvoru; bez dilatační mezery se pohyb zdiva přenáší do sádrokartonu. V praxi nejodolnější řešení vzniká kombinací systémového profilu, pružného napojení a správného pořadí prací. SDK konstrukce se ukončuje s mezerou vyplněnou pružným prvkem a pohledová spára řešena tak, aby nebyla nosná. V bytě po výměně oken se během první zimy objevily praskliny v horních rozích ostění. Původní provedení mělo SDK napojené přímo na rám okna tmelem. Po odborné opravě byl detail rozebrán, doplněn dilatační profil a SDK konstrukce byla znovu zakončena s pružným napojením. Ano, ale jen dočasně. Důvodem zalomení je prostor pro tepelnou izolaci, čímž se omezí tepelné mosty. Svislý parapet a vodorovné nadpraží podporují proudění vzduchu okolo skel, a tím odvětrání vlhkosti. Umístěním topného tělesa pod oknem ještě více podpoříme proudění vzduchu a zefektivníme proces. Při napojení parozábrany na rám okna a spojení dílů parozábrany se používají systémové pásky či tmely výrobců parozábrany (např. Isover Vario DoubleFit). K napojení sádrokartonové desky na rám okna se připravuje drážka v rámu, deska je částečně zalomena a vsazena na sucho. Lom desky je vytmelen spárovacím tmelem a ošetřen páskou Habito Flex. Opláštění šikmých ploch podkroví musí být rozvrženo tak, aby spáry desek byly ve vzdálenosti min. 150 mm od rohu okna. Pro ochranu hran opláštění kolem okna se používá Habito Flex, aplikovaná do tmelu Rifino Top. Počítá se i osová vzdálenost mezi R-CD profily. Rozteč R-CD profilů je maximálně 500 mm, poloha závěsů není závislá na poloze okna. Z předem naměřeného R-UD profilu se pomocí prostřihů vytvoří ohnutí a základ pro nadpraží. Dále se doplní R-UD profily a zajišťují se pomocné. Napojení na zárubně a ostění vyžaduje správné vyztužení a dilatační prvky, aby nedocházelo k praskání a šíření pohybu. Zárubně a ostění pak navazují na rošt příčky a vyžadují čisté spáry, protihlukové a protipožární řešení podle projektu.
Požární odolnost a klasifikace konstrukcí jsou klíčové parametry. Obecně platí, že požární odolnost je časový interval uvedený v minutách, po který jsou naplňovány normativně definované parametry konstrukce. U sádrokartonových desek Rigips platí kategorie nehořlavých materiálů A2, s1, d-0. Deska sama o sobě nemá požární odolnost; je hodnocena podle reakce na oheň. Vysvětlení: desky obsahují hořlavý karton, ale chovají se jako nehořlavý materiál v kontextu celkové konstrukce. Některé desky nejsou žáruvzdorné; při požáru se sádrové jádro degradujuje. Požár se řeší podle DP1 až DP3, přičemž DP2 a DP3 mohou obsahovat hořlavé součásti. V každém případě plní desky funkci odolnosti a tlumení tepelné energie díky uvolňované vodě, která působí jako hasicí mechanismus. Z každého čtverečního metru desky se uvolní kolem 1,5 litru vody, což během požáru tlumí teplo. Přesto žádná sádrokartonová deska není žáruvzdorná; v extrémních podmínkách dochází k degradaci materiálu. Obecně platí, že teplota na povrchu desek by neměla překročit dlouhodobě 45 °C, krátkodobě 60 °C. Pro otázky ohledně požárně odolných konstrukcí se obracejte na technickou podporu Rigips.
