Při budování elektrických rozvodů v domě je klíčové podrobné plánování a pečlivá projektová dokumentace. Promyslete, co vše budete v jednotlivých prostorech používat, nejen množství jednotlivých prvků elektroinstalace, ale i další nároky, pokud přemýšlíte o chytré domácnosti, bezpečnostních systémech i dalších nadstandardních vychytávkách. Také je dobré počítat s požadavky potenciálně energeticky náročných zařízení, které budete díky raketovému vývoji digitálních technologií nutně potřebovat v budoucnu.
Umístění elektroinstalace v interiéru
Je nezbytné detailně zakreslit dispozice a umístění nábytku v jednotlivých místnostech. U elektrických zásuvek platí, že více je lépe. Buďte tedy v množství velkorysí, a pokud váháte, zda jich bude třeba tolik, ještě přidejte další. Vyhnete se tak nechtěnému povalování prodlužovacích kabelů v domě. Také rozvažte, do jaké výšky zásuvky umístit, aby bylo použití praktické a pohodlné. Ideálně instalujte nad pohovku, noční stolek, kuchyňskou linku či pracovní stůl. Ocení to nejen vaše záda.
Projděte si stavbu a vyzkoušejte ideální osazení vypínačů, termostatů i ovládání žaluzií tak, aby bylo použití intuitivní a umístění co nejefektivnější. Kromě silových kabelů počítejte s rozvody počítačové sítě, AV, TV, SAT, LAN. Budete mít chytrou instalaci, termostat, klimatizaci, bezpečnostní techniku, detektory kouře, či oxidu uhelnatého? Myslete na to již při instalaci rozvodů!
Doporučujeme umístit alespoň datovou a sdělovací kabeláž do doporučených zón ve stěnách v husích krcích, kupříkladu typu Monoflex. Silové kabely lze instalovat holé. Pokud z nějakého důvodu potřebujete kabel vést v podlaze, využijte mechanicky odolnější kabelovou chráničku.
Které kabely použít v interiéru?
Pro standardní světelné obvody je typický kabel CYKY-J 3x1,5. Kabel CYKY-O 4x1,5 je volbou při použití spínačů, stmívačů, časových relé, které vyžadují přítomnost „nulového“ vodiče. Pro vytvoření schodišťového zapojení instalujte kabel CYKY-J 5x1,5. Zásuvkové obvody řešíme vždy kabelem o průřezu 2,5 mm², tedy kabel CYKY-J 3x2,5. Varné desky a sporáky vyžadují vždy samostatný přívod z domovní rozvodnice, neuděláme chybu s kabelem CYKY-J 5x2.
Kabel CYKY je nejčastěji používaný pevný silový kabel v ČR. CYKY je pevný měděný kabel z mědi s PVC izolací. Označení říká hodně - C znamená měděné jádro, Y PVC izolaci a KY kulatý tvar kabelu s vnějším PVC pláštěm. Používa se pro pevné uložení v budovách - do zdí, stropů, podlah, pod omítku nebo do kabelových chrániček. Ideální řešení pro pevné uložení pod omítku, do podhledu, do chráničky v zemi, do betonu a do rozvaděčů.
Označení kabelů CYKY: C = měděné jádro, Y = PVC izolace, K = kulatý tvar, J = s ochranným zelenožlutým vodičem (PE). Varianta „O“ by znamenala bez PE. 3x2,5 = tři žíly, každá o průřezu 2,5 mm² (typicky plný, tř. 1 - RE). Jádro: měděné plné vodiče (třída 1 - RE) pro pevné uložení, výborná vodivost a tvarová stálost v drážkách a trubkách. Izolace žil: PVC barevně rozlišeno - zeleno/žlutá (PE), modrá (N), hnědá (L). Vnější plášť: PVC, odolný vůči běžným mechanickým vlivům; u venkovního použití preferujte provedení s UV odolným pláštěm.
Pro zásuvkové okruhy bývá používán CYKY-J 3x2,5 a pro světelné okruhy CYKY-J 3x1,5. Ploché kabely CYKYLo 3x1,5/3x2,5 slouží pro kabeláž do omítky a do lišt. Ke třídě výkonu jsou určeny i varianty s PVC izolací a barevným značením žil. Dále existují varianty CYKY-J 5x4 a CYKY-J 5x6 pro třífázové sítě s úplnou ochranou, např. k rozvaděči.
Volba průřezů a dimenzování
Když mluvíme o „tloušťce kabelu”, máme na mysli průřez jednotlivých žil. V běžných domovních instalacích se používají hlavně kabely o průřezu od 1,5 mm² do 6 mm². Pro běžné zásuvkové okruhy stačí 3×2,5 mm². Pro vyhrazené okruhy náročných spotřebičů (např. varná deska, sporák) použijte určitě kabel CYKY 5x2,5 mm² a jištění 3x16A. Pokud nevyužijete 3fázový obvod, nic nezkazíte. Silnější kabel je bezpečnější. Naopak v okruhu s měděnými vodiči jištěném jističem 16A a více, musí být použity vodiče průřezu minimálně 2,5 mm². Toto pravidlo platí pro většinu běžných elektroinstalací.
Domovní rozvody, zásuvkové okruhy: CYKY-J 3x2,5 obsahuje vodiče P-N-PE o průřezu 2,5 mm². Používají se pro jednofázové okruhy s úplnou ochranou, tedy univerzálně domovní rozvody. Např. rozvody k zásuvkám pro spotřebiče. Domovní rozvody, světelné okruhy: CYKY-J 3x1,5 obsahuje vodiče P-N-PE o průřezu 1,5 mm². Používá se v okruhu s nižší proudovou zátěží např. k osvětlení a vypínačům. Průřez 1,5 mm² lze použít v okruhu jištěném max. 13A.
Plochý kabel k vypínači s uložením do omítky: CYKYLo-O 3x1,5 obsahuje vodiče P-2N o průřezu 1,5 mm² v plochém provedení. Používá se k jednoduchému i dvojitému vypínači nebo osvětlení. Ke třífázové zásuvce: CYKY-J 5x2,5 obsahuje vodiče 3P-N-PE o průřezu 2,5 mm². Přípojka k rozvaděči: CYKY-J 5x4 obsahuje vodiče 3P-N-PE o průřezu 4 mm². Lze ho použít pro tříažové sítě s úplnou ochranou, např. k rozvaděči.
Instalační lišty a kanály
Jak velká kabelová lišta bude stačit? Tabulka níže ukazuje orientační průměry kabelů a počty, podle kterých najdete nejvhodnější elektrikářské lišty Kopos. Při plánování místa pro uložení kabelů je průměr kabelu užitečnější než průřez vodiče, protože kabel obsahuje více izolovaných žil „žil“ plus výplň a plášť. Doporučujeme využít zhruba 60% vnitřního prostoru lišty pro snadné ukládání kabelů a rezervu pro ohyby.

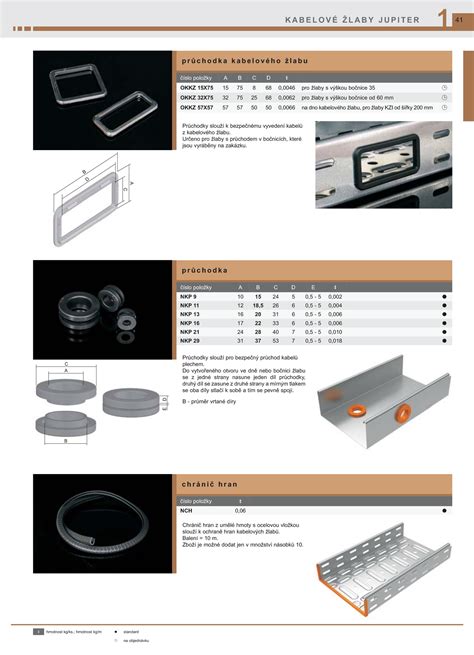

Tabulka níže obsahuje nejčastěji používané lišty Kopos LV, LH, LHD, LZ, LZK, LP, LPK, LR, LO, LE spolu s nejčastějšími průměry silových a datových kabelů. Speciálně pro jeden plochý kabel CYKYLo 3x1,5 nebo 3x2,5 doporučujeme použít lištu LHD 20x10. Pro vyhledání vhodného prostoru můžete použít vzorec: počet kabelů vynásobte průměrem kabelu umocněným na druhou a vydělte číslem 0,6.
| Typ lišty Kopos | Vnitřní rozměry (mm) | Vhodné pro (příklady kabelů) | Komentář |
|---|---|---|---|
| LV 15x10 | 13x8 | 1-2 kabely CYKY-J 3x1,5 | Pro menší objemy, estetické řešení |
| LH 20x15 | 18x13 | 2-3 kabely CYKY-J 3x1,5; 1 kabel CYKY-J 3x2,5 | Standardní pro zásuvkové okruhy |
| LHD 20x10 | 18x8 | 1 plochý CYKYLo 3x1,5/3x2,5 | Ideální pro ploché kabely, úzké prostory |
| LZ 30x15 | 28x13 | 3-4 kabely CYKY-J 3x1,5; 2 kabely CYKY-J 3x2,5 | Větší kapacita |
| LZK 40x20 | 38x18 | 5-6 kabely CYKY-J 3x1,5; 3-4 kabely CYKY-J 3x2,5 | Pro datové a silové kabely dohromady |
| LP 60x40 | 58x38 | Velké objemy, možnost oddělených komor | |
| LR 80x50 | 78x48 | Pro složitější instalace a přístrojové krabice | Vhodné pro veřejné prostory |
Instalační kanály Kopos lze vybavit řadou doplňků, které do lišt instalovat nelze. Například přístrojovou krabicí pro zásuvky libovolných výrobců a designů, plastovou přepážkou oddělující přehledně různé skupiny kabelů nebo stínícím kanálem k elektromagnetickému odstínění rušení mezi silovými a datovými kabely. Některé větší kanály již obsahují dvě oddělené komory - jedna komora pro zásuvky a druhá pro vedení kabelů. K montáži zásuvky, vypínače a libovolných instalačních přístrojů do kanálu lze použít přístrojovou krabici. Pamatujte, že přístrojové krabice snižují v celém kanálu maximální počet kabelů. Protože s instalovanou krabicí či jinou překážkou v kanálu, lze vést kabely pouze kolem krabice. Stínící kanály SK jsou plechové vložky dovnitř kanálu EKD 100x60, PK 110x65 a větších.
K vyšší bezpečnosti, zejména ve školkách a školách, se doporučuje instalovat bezhalogenové kanály. Plastový materiál bez halových prvků je pro člověka mnohem bezpečnější. Běžné plasty mohou při požáru uvolňovat jedovaté halové prvky. Instalační kanály Kopos lze doplnit o stínící kanály a krabice různých velikostí pro lepší organizaci a odstínění rušení mezi silovými a datovými kabely.
Exteriér a venkovní rozvody
Počítejte i s venkovními rozvody a zahradní technikou. Dostatek osvětlení kolem domu, bazén, zahradní zavlažování, kamerový systém a další prvky vyžadují pečlivé plánování kabeláže. Přívodní kabely od elektroměru do domu bývají CYKY-J 5x6, nebo CYKY-J 4x10, podle dodavatele elektřiny. Kopos nabízí ploché varianty CYKYLo pro lišty a venkovní uložení s UV stabilizací pláště. Pro venkovní uložení je vhodné použít chráničky Koposflex nebo husí krky Monoflex a kabely ukládat v zemi s odpovídajícím krytím IP.
Bezpečnost a kontrola instalace
Po montáži proveďte měření izolace, smyčky Zs a test RCD; vše zdokumentujte. Jakýkoli zásah do pevné elektroinstalace musí provést kvalifikovaná osoba; laikům se doporučuje omezit se na vizuální kontroly a test tlačítkem „T“ na RCD. Pro vyšší bezpečnost zvažte AFDD (detekci oblouku) u problematických zátěží nebo dřevostaveb. Při volbě kabelu dbejte na minimální poloměr ohybu a vhodný typ pro dané prostředí (UV-stabilní plášť, bezhalogenové provedení, IP krytí pro exteriér).
Speciální poznámky k CYKY-J 3x2,5 a souvisejícím verzím

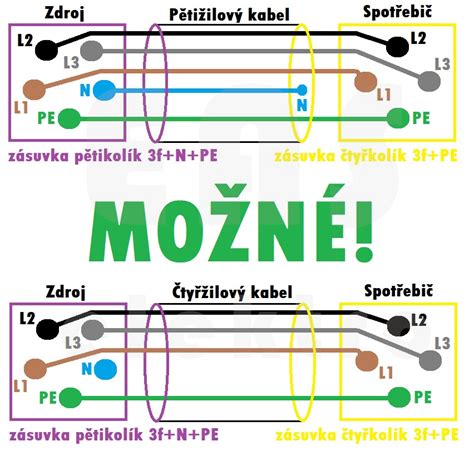

CYKY-J 3×2,5 patří mezi nejpoužívanější pro zásuvkové okruhy v bytech a domech; pro světla bývá častější CYKY-J 3×1,5. Dvouvodičové CYKY-O 2×1,5 se používají pro jednoduché světelné vývody, kde je ochrana řešena jinak. Pětižilový kabel slouží k třífázovému připojení a pro 5× průřez 2,5 mm² se často vyžaduje 3×16 A jištění. U vysoce zatěžovaných okruhů lze volit 5×4 mm² nebo 5×6 mm², a to dle typu připojení. V prostředí s nižšími požadavky na teplotu a vlhkost lze využít CYKY-J 3×1,5, ale pro delší trasy a vyšší zátěže je vhodné zvážit větší průřez.
