V tomto článku se zaměříme na kovové hmoždinky s průměrem 4 mm a jejich použití v různých stavebních materiálech. Výběr hmoždinky je klíčový pro bezpečné a trvalé upevnění předmětů do zdi, a proto je důležité porozumět jednotlivým typům a jejich specifikům.
Typy kovových hmoždinek a jejich použití
Hmoždinky do dutých materiálů a hmoždinky do sádrokartonu mají specifické konstrukční prvky, které zajišťují pevnost a stabilitu v materiálech se sníženou nosností. Dutinové kovové hmoždinky rozvírací a sklopné hmoždinky patří mezi nejčastější řešení pro upevnění těžších předmětů do dutin a sádrokartonu.
Hmoždinka dutinová rozvírací pro vruty o průměru 4 mm je určena primárně pro dutiny s omezenou hloubkou. Zuby na límci hmoždinky umožňují její aretaci a zabraňují protočení v otvoru. Rozpínací část hmoždinky vytváří velkou dosedací plochu na zadní straně desky, čímž umožňuje její větší zatížení.

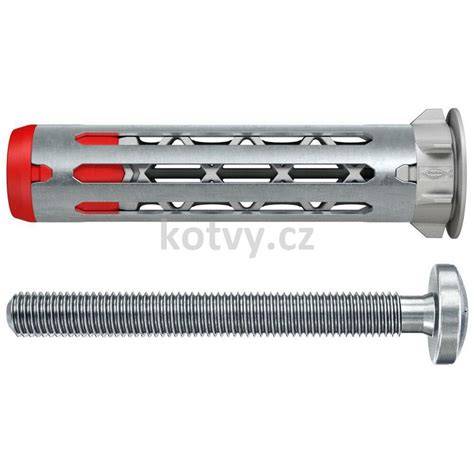

Hmoždinky HM (dutinová kovová) se používají pro montáž do dutinových stěn a sádrokartonových desek, a pro montáž do dutinového zdiva, stropů s dutinovými vložkami a zavěšených stropů. Konstrukce hmoždinky HM je taková, že tělo kovového prvku se při dotahování šroubu deformuje a tvoří kotvu opírající se o plochu desky. Pro rychlé vytvoření kotvy lze použít speciální kleště. HM jsou určeny pro sádrokartonové a sádrové dřevovláknité desky a pro desky dřevotřískové.
Sklopné hmoždinky fungují jinak: zadní část hmoždinky se při protlačení otvoru sklopí do polohy, která nepřijde otvorem. Jsou určeny jak do stěn ze sádrokartonu a sádrové dřevovláknité desky, tak pro zavěšení do stropů a do dutinových stěn. Fischer nabízí sklopné hmoždinky typů KD, KDH, KM a dalších variant.
Hmoždinky do dutých materiálů, jako HRD 10x12 a HRD 10x19, jsou rozevíratelné a určeny pro vrut o průměru 4 mm; jejich instalační parametry definují tloušťku stěny a hloubku dutiny. Hmoždinky ocelové dutinové HOD-S 8x38, 10x52 a jejich varianty s šroubem patří mezi další volby pro kotvení do dutin a stěn.
Další významný typ kovových rozpěrných hmoždinek, MMD, je vhodný pro kotvení do betonu, pórobetonu a plného zdiva a umožňuje rychlé a spolehlivé upevnění bez předvrtání v pórobetonu. Při šroubování se hmoždinka rozepře a vytvoří kontakt se stěnami otvoru, čímž vznikne pevný spoj. Vysoká únosnost je dosažena díky ozubení na vnějším plášti a žebrovitému vnitřnímu tvaru.
Tabulka porovnání vybraných kovových hmoždinek o průměru 4 mm
| Kód | Typ hmoždinky | Materiál | Průměr vrutu | Přípustná zátěž (sádrokarton) | Přípustná zátěž (pórobeton) | Přípustná zátěž (dřevotříska) |
|---|---|---|---|---|---|---|
| 1000982 | TURBO-AL 10x35 | Kovová | 4-4,5 mm | 0,10 kN (10 kg) | 0,30 kN (30 kg) | 0,25 kN (25 kg) |
| 1970180 | FL - pozinkovaná | Kovová | 3,5-4,5 mm | 0,30 kN (30 kg) | N/A | N/A |
| 1734602 | HRD 10x12 | N/A (rozvírací) | 4 mm | N/A | N/A | N/A |
| 1734604 | HRD 10x19 | N/A (rozvírací) | 4 mm | N/A | N/A | N/A |
Praktické pokyny a důležité aspekty montáže
Než začnete kotvit, je důležité vyvrtat správný průměr a hloubku otvoru podle použité hmoždinky. Obecně platí, že průměr otvoru by měl odpovídat vnějšímu průměru hmoždinky a hloubka otvoru by měla být delší než délka hmoždinky, aby šla celá zarazit do otvoru. Otvory se vrtají stavebními vrtáky, do plných materiálů vrtáme s příklepem, do dutých materiálů bez příklepu. Správná volba vrutu nebo šroubu je klíčová pro pevnost a nosnost ukotvení.
U montáže MMD hmoždinek se vypočítá požadovaná délka šroubu jako součet délky hmoždinky, tloušťky omítky a tloušťky kotveného dílu plus jeden průměr šroubu. Délka vrtáku se volí podle pevnosti materiálu.
Historicky byly kovové kotvy preferovány pro pevné kotvení do plného zdiva, ale pro upevnění do sádrokartonu a deskových materiálů byly vyvinuty speciální dutinové hmoždinky. Firma Fischer nabízí řadu dutinových kovových hmoždinek typu HM a sklopné hmoždinky K, KD, KDH, KM s různými variantami a použitím pro osvětlení, elektroinstalace a vnitřní vybavení.
Specifika jednotlivých typů
Hmoždinky HM jsou určeny pro sádrokartonové a sádrové dřevovláknité desky a pro desky z dřevotřísky; antirotační zámek brání protáčení při montáži. Sklopné hmoždinky KD, KDH, KDHS a KM poskytují variabilitu pro kotvení do dutinových stěn a stropů; některé varianty, jako KD, jsou vhodné pro garnýže a závěsné práce, jiné pro montáž do dutinových stěn a lavic či umyvadel (KM).
Hmoždinka MMD je koncipována pro rychlou a univerzální montáž do různých stavebních materiálů, včetně betonu, pórobetonu a plného zdiva; díky ozubení a vnitřnímu tvaru poskytuje vysokou únosnost a umožňuje použití šroubů do dřeva.
Hmoždinky do sádrokartonu / jakou hmoždinku do sádrokartonu?
Je důležité vybrat správný typ hmoždinky podle materiálu a hmotnosti upevňovaného nákladu. U sádrokartonu je výběr klíčový pro zajištění bezpečnosti a trvalosti upevnění.
