Kabelové nosné systémy jsou na trhu nabízeny ve třech standardních variantách: drátěné kabelové žlaby, které v posledních letech zažívají strmý nárůst obliby u elektroinstalačních společností a projekčních kanceláří, dále žlaby oceloplechové a v neposlední řadě kabelové rošty - tzv.

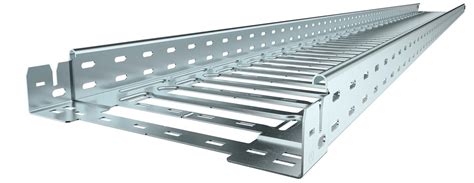

Drátné kabelové žlaby jsou vyrobeny z ocelového nebo nerezového drátu a tvořeny křížením vodorovných a příčných drátů.
Svojí jednoduchou konstrukcí a způsobem montáže jsou vhodné jak pro rozvody ve vnitřním, tak i venkovním prostředí.
Nejvíce tento typ žlabů oceníme pro svoji charakteristickou flexibilitu v prostředí, které je instalačně pro vedení kabelových tras komplikovanější, jako např.
Oceloplechové žlaby se na trhu nabízejí buď s perforací (častější typ), která má především dvě funkce - zlepšuje chlazení kabelů a dále hmotnostně odlehčuje tento typ žlabu, díky čemuž je instalace méně náročná.
Druhá varianta oceloplechových žlabů je typ bez perforace.
Oba dva typy žlabů naleznou uplatnění zejména v situacích, kdy je požadováno úplné krytí kabeláže, např.
Kabelové rošty (žebříky) jsou z těchto tří typů nosných konstrukcí nejméně používané.
Jedná se o poměrně těžký výrobek a tudíž i nejnáročnější na manipulaci a instalaci.
Vhodnou volbou drátěných kabelových žlabů je systém MERKUR 2.
Tento typ drátěného žlabu se stal díky velmi důmyslné konstrukci a vysoké kvalitě zpracování během velmi krátké doby nejoblíbenějším a nejprodávanějším drátěným žlabem na českém trhu.
U oceloplechových žlabů je pozice těchto produktů přece jen vyrovnanější a jasný prodejní favorit zde není, ale v posledním roce se na trh začal dodávat systém LINEAR, který má především v systému funkční integrity (požární odolnosti) kabelové trasy velice dobré parametry.
Oba systémy naleznete v portfoliu společnosti ARKYS, s.r.o.
Drátěné žlaby se nabízejí ve třech povrchových úpravách - galvanický zinek, žárový zinek a nerezové provedení.
Nejčastější povrchová úprava těchto žlabů je v galvanickém zinku, protože tento typ produktu se instaluje především v interiérovém prostředí, kde nejsou vyžadovány vysoké nároky na odolnost povrchové úpravy.
Oceloplechové žlaby se též nabízejí ve třech povrchových úpravách, z toho žárový zinek a nerez je shodný s nabídkou u drátěných žlabů, ale z výrobního hlediska je nutné u těchto typů žlabů zaměnit galvanický zinek na tzv.
Jak již bylo řečeno na dlouhodobou funkci instalovaných kabelových tras má zásadní vliv zejména povrchová úprava všech jejích částí.
Galvanické a sendzimirové zinkování se doporučuje pro kabelové systémy, které jsou určeny pro vnitřní instalace v suchém prostředí.
Při technologii galvanického zinkování se na kabelových žlabech vytvoří povlak elektrolyticky vyloučeného zinku o síle 12 - 15 mikronů.
Sendzimirové zinkování je metoda povrchové úpravy ocelového plechu válcovaného za studena, který prochází lázní žárového zinku.
Povrchovou úpravu žárového zinkování je vhodné zvolit pro kabelové žlaby, které jsou určeny pro venkovní prostory a pro vnitřní prostory s velkou vlhkostí.
Žárové zinkování je speciální technika pokovování ponorem.
Zinek tak vytváří pevný a nepropustný povlak s dlouhou životností, který chrání ocel i elektrochemicky.
Kromě požadavku na nosnost kabelové trasy má zásadní vliv na její navrhování rovněž tuhost.
Žlaby MERKUR 2 a LINEAR byly zkoušeny podle normy ČSN EN 61537 ed. 2, Vedení kabelů - Systémy kabelových lávek a systémy kabelových roštů.
Vzorky žlabových tras byly zatěžovány stupňovitě (po krocích) až na zatížení SWL, což je maximální hodnota zatížení, při kterém průhyb žlabu (v polovině rozpětí mezi podporami) nepřekročí 1/100 rozpětí podpor.
Kabelové žlaby MERKUR 2 a LINEAR jsou navrženy s větší rezervou a při maximálním přípustném zatížení jejich průhyb nepřekračuje hodnotu 1/150 rozteče podpor.
Tužší žlaby znamenají mimo jiné lepší podmínky pro funkci kabeláže, zejména pak v extrémních podmínkách.
Na celkovou nosnost kabelové trasy má zásadní vliv umístění spoje žlabových dílů vzhledem k místům podpor.
Ideální je pokud se spoj žlabových dílů vzhledem k místu podpory nachází ve vzdálenosti 1/5 rozpětí podpor.
V takovém případě má nosnost i pevnost žlabové trasy nejvyšší hodnoty.
Vzhledem k praktickým zkušenostem s montáží kabelových tras je zřejmé, že není možné vždy zajistit ideální polohu spoje, a proto jsou v technických materiálech jednotlivých systémů k dispozici i ověřené vlastnosti žlabové trasy pro obecné umístění spoje.
Celkové zatížení trasy je součtem měrných hmotností kabelů uložených v trase a měrných hmotností veškerého příslušenství kabelové trasy zavěšeného na kabelové žlaby.
To znamená, že do celkového zatížení trasy je nutné zahrnout například i přepážky a víka kabelových tras, rozvodné krabice, zavěšená světelná tělesa a podobně.
Vypočtenou hodnotu zatížení žlabu je potřeba srovnat s maximálními přípustnými hodnotami dle certifikace daného rozměru žlabu.
Při výběru vhodného kabelového systému je nutno přihlédnout k celkové plánované hmotnosti instalované kabeláže.
Obecně platí, že při výrazně těžší kabeláži (od cca. 50 kg/m) je vhodnější zvolit oceloplechový žlab, nebo kabelový rošt.
Oceloplechové žlaby LINEAR mají plné dno, jsou tedy vhodné všude tam, kde je nutné z estetických nebo bezpečnostních důvodů úplné zakrytí kabeláže.
Drátěné kabelové žlaby MERKUR 2 jsou vhodné k ukládání vodičů a kabelů v prostorech se zvýšenými požadavky na ochlazování kabeláže díky dobrému proudění vzduchu.
Snadno se čistí, neboť se na nich nedrží prach a další nečistoty.
Z tohoto pohledu jsou velmi vhodné např. do potravinářského průmyslu.
Největší předností drátěných žlabů je rychlost a flexibilita při montáži.
Lze je jednoduše spojovat a jednoduchým střihem snadno vytvářet odbočky a křížení tras bez nutnosti tvarovacích prvků a vývodek.
Lehce se tak přizpůsobí nejrůznějším překážkám vyskytujícím se na stavbě.
Také je tento žlab velmi vhodný pro instalaci trasy s funkční integritou (požární odolností), kdy má otevřená struktura žlabu mimořádný vliv na případnou funkčnost kabeláže při požáru, protože v tomto typu žlabu se kabeláž dříve zahřeje a tím se její izolační vlastnosti změní do pracovního stavu pro extrémní podmínky požáru.
Při výběru kabelového systému se nesmí opomenout vhodná povrchová úprava v závislosti na okolních vlivech a charakteru výstavby.
Dále je třeba mít na paměti maximální odolnost kabelové trasy, která je dána odolností nejslabšího z prvků instalace.
Tato společnost používá pro výrobu kabelových žlabů moderní linky, které si můžete prohlédnout na webu www.arkys.cz.
Jako jediný český výrobce kabelových nosných konstrukcí má i vlastní galvanickou zinkovnu.
Kabelový žlab a kanál jsou dvě základní součásti systémů pro správu kabelů v průmyslových a velkých komerčních budovách.
Jsou navrženy tak, aby poskytovaly bezpečný a spolehlivý způsob vedení a organizace kabelů v celém objektu.
Co je kabelový žlab?
Kabelový žlab je nosný systém, který se používá k bezpečnému upevnění a vedení elektrických kabelů a vodičů průmyslovým nebo komerčním zařízením.
Skládá se z řady vzájemně propojených kovových žlabů nebo košů, které jsou nahoře otevřené, což umožňuje snadné pokládání a vyjímání kabelů.
Kabelové žlaby mohou být vyrobeny z různých materiálů, včetně oceli, pozinkované oceli, nerezové oceli, hliníku, plastu vyztuženého vlákny a dokonce i PVC.
Výběr materiálu bude záviset na typu kabelu, který se má používat, prostředí, ve kterém bude instalován, a na ceně.
Jednou z nejvýznamnějších výhod použití kabelového žlabu je to, že nabízí efektivní způsob izolace kabelů od drsných okolních podmínek.
Díky tomu je ideální pro použití v zařízeních, kde je problémem vystavení teplu, vlhkosti, chemikáliím a dalším korozivním prvkům.
Další významnou výhodou kabelových žlabů je, že poskytují snadný přístup ke kabelům pro údržbu a opravy.
Některé z nejběžnějších typů zahrnují:
Žebříkový podnos: Žebříkové žlaby jsou běžným typem kabelových žlabů a jsou pojmenovány podle žebříkové konfigurace jejich vodorovných podpěr.
Mají otevřenou strukturu, která umožňuje snadnou instalaci a údržbu kabelů, a jsou ideální pro použití v oblastech, které vyžadují vysoký stupeň flexibility.
Pevná spodní přihrádka: Žlaby s pevným dnem jsou typem kabelových žlabů, které mají pevnou kovovou základnu a jsou ideální pro použití v oblastech, kde jsou kabely vystaveny drsným podmínkám prostředí.
Často se používají k ochraně kabelů před vlhkostí, prachem a jinými nečistotami a běžně se vyskytují v zařízeních, jako jsou elektrárny a chemické zpracovatelské závody.
Zásobník z drátěného pletiva: Žlaby z drátěného pletiva jsou dalším typem kabelových žlabů, které se skládají z mřížky z drátěného pletiva, která poskytuje podporu a ochranu kabelů.
Jsou lehké a snadno se instalují a často se používají v oblastech, kde kabely vyžadují vysoký stupeň flexibility.
Co je Trunking (kabelový kanál)?
Trunking, na druhé straně, je systém používaný k zadržení a ochraně kabelů v oblastech, kde nejsou viditelné.
Běžně se používá v kancelářích a budovách, kde je důležité udržovat čisté a profesionální prostředí.
Kanál je tvořen řadou vzájemně propojených obdélníkových nebo čtvercových kanálů, které mohou být vyrobeny z různých materiálů, včetně PVC, kovu a hliníku.
Kanálové systémy se často používají k uzavření napájecích a komunikačních kabelů a také HVAC potrubí.
Jednou z hlavních výhod kanálů je to, že pomáhá skrýt kabely před zraky a poskytuje estetičtější prostředí.
To také usnadňuje skrytí nevzhledných kabelů a vodičů, které by jinak narušovaly vzhled prostoru.
Dále je třeba zmiňovat faktory pro výběr mezi kabelovým žlabem a kanálem, mezi kterými je několik klíčových hledisek.
Životní prostředí: Prostředí, ve kterém budou kabely instalovány, je jedním z nejdůležitějších faktorů, které je třeba zvážit.
Pokud budou kabely vystaveny náročným podmínkám, jako je vysoké teplo, vlhkost nebo chemikálie, pak jsou kabelové žlaby pravděpodobně nejlepší volbou.
Na druhou stranu, pokud je třeba kabely skrýt v čistém a profesionálním prostředí, pak bude pravděpodobně lepší volbou vedení.
Flexibilita: Dalším důležitým faktorem je flexibilita systému vedení kabelů.
Kabelové žlaby jsou obvykle flexibilnější než kanály, protože umožňují snadné pokládání a vyjímání kabelů a často se používají v oblastech, kde kabely vyžadují častou údržbu.
Kanálové vedení se na druhé straně obvykle používá v oblastech, kde jsou kabely statické a vyžadují menší flexibilitu.
Materiály kabelových žlabů
Výběr vhodného typu kabelového žlabu závisí především na podmínkách, ve kterých má fungovat.
Jedním z klíčových kritérií je materiál, který určuje odolnost žlabu vůči mechanickým, chemickým, tepelným a environmentálním vlivům.
Výběr materiálu není jen otázkou ceny - je to rozhodnutí, které ovlivňuje trvanlivost, bezpečnost a shodu s normami platnými pro konkrétní použití.
Kovové kabelové žlaby: Používají se hlavně v průmyslu a technické infrastruktuře, kde je nezbytná vyšší mechanická odolnost.
Nerezová ocel (kyselinovzdorná) je vhodná do agresivních prostředí.
Hliník je kompromisem mezi pevností a hmotností.
Použití takových materiálů je nezbytné, když záleží nejen na funkčnosti, ale také na splnění přísných norem a certifikátů.
Plastové kabelové žlaby (PVC): Žlaby vyrobené z polyvinylchloridu (PVC) patří k nejčastěji používaným v domácích a kancelářských instalacích.
Jsou lehké, cenově výhodné a ideální pro použití v kancelářském prostředí.
Jsou odolné vůči UV záření.
Mají hygienický certifikát, který potvrzuje jejich bezpečnost a shodu s normami.
Konstrukce kabelových žlabů
Kromě materiálu je velmi důležitým kritériem výběru kabelového žlabu jeho konstrukce, která ovlivňuje způsob montáže, přístup ke kabelům, ventilaci a úroveň ochrany.
Žlaby s plným dnem: Jsou to žlaby s uzavřenou, pevnou konstrukcí - bez perforací nebo ventilačních otvorů.
Zajišťují vysokou odolnost proti vnějším zásahům (např. prachu).
Nejčastěji se používají v rozvodnách, průmyslových závodech a tam, kde musí být instalace plně zakrytá (např. v halách s vysokým zaprášením).
Perforované žlaby: Jsou ideální pro aplikace, kde jsou nutné časté inspekce, údržba nebo modifikace instalace - např. v kancelářích, telekomunikačních instalacích, na výrobních linkách.
Mřížkové žlaby: Používají se hlavně v dynamických IT prostředích - datových centrech, serverovnách, technologických kancelářích.
Skládají se z mřížky z drátěného pletiva, která poskytuje podporu a ochranu kabelů.
Žebříkové žlaby: Skládají se ze dvou bočních profilů spojených příčkami, připomínajícími žebřík.
Flexibilní žlaby: Vyrobené z pružných materiálů (např. PVC) nacházejí uplatnění v nestandardních prostorech.
Způsoby montáže kabelových žlabů
Různé typy lokalizací vyžadují odlišná řešení z hlediska estetiky, odolnosti a dostupnosti kabelů.
Nástěnné kabelové žlaby: Jsou nejčastěji používaným řešením ve stavebnictví obytném, kancelářském a služebním.
Povrchové: Montované přímo na povrch stěny nebo stropu.
Snadné na montáž a demontáž, poskytují rychlý přístup ke kabelům.
Podomítkové: Skryté ve stěně nebo v omítkové drážce.
Zajišťují estetické, neviditelné vedení kabelů.
Podlahové žlaby: Jsou obvykle vybaveny zacvakávacími kryty usnadňujícími přístup do vnitřku.
Venkovní žlaby: Jsou určeny pro instalaci mimo budovy nebo v exponovaných prostředích (např. průmysl, dopravní infrastruktura).
Jsou vyrobeny z materiálů odolných vůči povětrnostním podmínkám, UV záření, korozi a teplotním výkyvům.
Rohové žlaby: Speciální skupina žlabů určených k vedení kabelů v rozích místností, jak vertikálně, tak horizontálně.
Příprava a postup montáže PVC lišty
Správná montáž kabelového žlabu není jen otázkou estetiky, ale především bezpečnosti a trvanlivosti instalace.
Než přistoupíme k montáži žlabu, stojí za to se postarat o správnou přípravu místa instalace a shromáždění potřebných nástrojů.
Potřebné nástroje: Šroubovák, Vodováha, Montážní držáky, Ruční pila nebo nůžky/nůž na koberce.
Správná příprava na montáž je základem úspěšné instalace.
V dalších krocích stojí za to pamatovat na zásady vedení kabelů a na dodržení odstupů mezi držáky podle doporučení výrobce.
Po správné přípravě nástrojů a naplánování trasy žlabů lze přistoupit k vlastní montáži.
Postup montáže: Očištění a kontrola místa montáže.
Cílový povrch by měl být suchý, rovný, odmaštěný a čistý.
Žlaby je třeba zkrátit na odpovídající délku.
Po řezání stojí za to vyhladit hrany (např. pilníkem), aby se zabránilo poškození izolace kabelů při jejich vedení.
Stojí také za to pamatovat na zachování rezervy délky - např. 2-3 cm pro PVC žlaby.
Odstupy mezi držáky by měly být v souladu s doporučeními výrobce (obvykle každých 40-60 cm) a zvýšené v místech ohybů a zakončení.
V této fázi lze také namontovat další prvky: spojky, rohy, zátky nebo trojúhelníky.
Uložit kabely uvnitř žlabu - bez nadměrného stlačení, s ohledem na organizaci (např. oddělení nízkonapěťových a silnoproudých kabelů).
Po uložení kabelů se nasazují kryty žlabů, které se často zacvakávají bez použití nástrojů.
Časté chyby při montáži
Ani nejlepší materiál a přesný projekt nezaručí spolehlivost instalace, pokud bude montáž kabelových žlabů provedena nesprávně.
Volba příliš úzkého nebo příliš mělkého žlabu: Vždy předvídejte rezervu prostoru v žlabu - minimálně 20-30 % volného objemu.
Nedostatečná ventilace: Používejte perforované nebo síťové žlaby tam, kde je potřeba lepší cirkulace vzduchu.
Nesprávné uspořádání kabelů: Kabely by měly být ukládány paralelně a s ohledem na odpovídající odstupy.
Nedostatečné upevnění: Montážní držáky by měly být rozmístěny každých 40-60 cm v případě standardních nástěnných nebo stropních instalací.
U těžších žlabů (např. kovových žebříkových) a v místech ohybů - stojí za to zahušťovat odstupy na 30 cm.
Uspořádání kabelů uvnitř žlabu
Po namontování žlabů je stejně důležitou etapou správné uložení kabelů uvnitř kanálů.
Separace kabelů: nízkonapěťové linky (např. datové kabely) by měly být vedeny odděleně od silnoproudých kabelů.
Zachování poloměru ohybu: V souladu s dokumentací výrobce daného kabelu (např. min. 4D pro kabely, kde D je průměr kabelu).
Snadný přístup: Kabely by měly být uspořádány tak, aby byl v případě potřeby snadný přístup k jednotlivým svazkům nebo kabelům.
Prevence přehřívání: V případě energetických instalací nebo velkého zahuštění kabelů může docházet k nadměrnému zahřívání, což ohrožuje trvanlivost izolace a bezpečnost.
Omezení kabelových žlabů a jak je řešit
Ačkoli kabelové žlaby nabízejí mnoho výhod - od uspořádání instalace po zlepšení bezpečnosti - stojí za to být si vědom také jejich omezení.
Obtížná montáž v některých prostředích: Montáž žlabů v prostředích s omezeným přístupem, vysokou vlhkostí, zaprášením nebo vysokou teplotou může být technicky náročná.
Řešením je pečlivé plánování trasy a výběr žlabů s vhodnými vlastnostmi.
Potřeba pravidelné údržby: Ačkoli žlaby chrání kabely, neodstraňují potřebu kontrol a čištění.
Plánování pravidelné inspekce (např. ročně) a čištění zabraňuje hromadění prachu a nečistot.
Vlivy prostředí: V případě venkovních instalací nebo v průmyslových halách je nutné používat materiály odolné vůči povětrnostním podmínkám a další těsnění (např. silikonové tmely).
Omezení těsnosti: Používání žlabů s vyšší třídou těsnosti (např. IP44 nebo IP65) chrání kabely před vlhkostí a prachem.
Řezání a lepení kabelových žlabů
Montáž kabelových žlabů není jen plánování trasy a upevnění ke stěně nebo stropu.
V mnoha případech je nutné řezání prvků na odpovídající délku a jejich lepení - zejména v situacích, kde je vrtání nemožné nebo nedoporučeno.
Řezání: Ruční pila na plasty - nejlepší řešení pro žlaby z PVC nebo polypropylenu.
Pila na kov - používá se k řezání ocelových nebo hliníkových žlabů.
Po řezání se doporučuje vyhladit hrany (např. pilníkem), aby se zabránilo poškození izolace kabelů.
Upevnění: Montážní lepidla: Používají se, když není možná mechanická montáž (např. šrouby, hmoždinky) - např. na glazovaných površích, ve výtazích, instalačních kanálech.
Pro obtížné materiály (např. beton) je vhodné zvolit silná montážní lepidla na bázi polymerů.
Montážní pásky: Některé modely žlabů, zejména ty lehké a určené pro kancelářské nebo velké kabelové trasy, nemusí vyžadovat mechanické upevnění.
Pokud vybíráte vhodné řešení pro větší instalace, zvažte projekční parametry i servisní dostupnost.
Ať už taháte rozvody v garáži, dílně nebo v průmyslové hale, bez pořádného úložného materiálu se neobejdete.
Na Toraka.cz máme pro vás připravené kabelové žlaby, lávky, žebříky i lišty pro kompletní uložení vašich kabelů.
Při každé dodatečné úpravě rozvodů nebo renovaci elektroinstalace vyvstane otázka, kam bezpečně schovat nové dráty bez nutnosti sekání do zdí.
Přesně k tomu slouží kabelové lišty a žlaby, které tvoří základní uložný materiál pro spolehlivé povrchové vedení.
Pro menší a nenápadné vedení vodičů podél stěn či podlah držíme skladem klasické elektroinstalační kabelové lišty, které u nás zákazníci i montéři často hledají zjednodušeně jako lišta na kabely nebo prostě jen lišta.
Pro větší svazky kabelů, silové rozvody a průmyslové použití nabízíme robustnější řešení třeba Parapetní kabelový žlab a drátěný žlab.
Tyto prostorné kabelové žlaby mají ve stavařském slangu svá pevná jména - mezi elektrikáři se jim běžně říká korytko, koryto na kabely nebo prostě žlab.
Kabelové lišty pro elektroinstalaci jsou vyrobené z kvalitního tvrdého a samozášivého plastu.
1. Konstrukce a upevnění: Vkládací lišta se vyrábí nejčastěji ve 2 metrové délce a skládá se ze dvou dílů pevně spojených zámky.
2. 3. Ukládání kabelů: V této vodicí trase se bezpečně ukládají měděné vodiče a kabelové soubory.
4. Údržba: Zaklapávací víko plastové lišty je možné kdykoliv otevřít.
Pro náročnější aplikace, komerční budovy a velké kabelové trasy nabízíme široký výběr kabelových žlabů, lávek a žebříků (od pozinkovaných a nerezových ocelí až po plastové varianty).
Systémy s vysokou nosností zajistí uspořádané vedení s maximální efektivitou.
Pokud hledáte maximální ohebnost a nezničitelnost v mrazu, vodě nebo oleji, zvolte náš top produkt - gumové vedení TITANEX®.
1. 2. Tyto kabelové servisní žlaby toho zvládnou spoustu.
Jsou to perfektní pomocníci, když potřebujete být flexibilní.
Zkrátka zametou všechny otravné kabely, trubky, IT infrastrukturu a jiná média pod podlahu.
Organizace kabelů je hračkou díky volitelnému nosiči kabelů - kabelovému roštu uvnitř žlabu, který dovolí vedení ve dvou úrovních.
A že nechcete pořád šroubovat a demontovat celé kryty? Nevadí, na vyjmutí krytů se systémem SIDE-LOCK stačí jen šroubovák.
Některé kryty mají navíc chytrou minizáslepku, takže kryt může zůstat na žlabu a Vy si malým otvorem vyvedete, který kablík zrovna potřebujete.
Litinové plné kryty a robustní konstrukce Vám umožní pojíždění i opravdu těžkou technikou (až E 600), ani obrovské vysokozdvižné vozíky a plně naložené kamiony tak nebudou problém.
Veškeré žlaby na kabely dodáváme výhradně od německého výrobce HAURATON.
Západní záruka kvality není jen klišé - zjistěte více o materiálu pro výrobu betonových kabelových žlabů FASERFIX a plastových kabelových žlabů RECYFIX z kompozitu.
Výstavy si o použití kabelových žlabů vyloženě říkají.
Takhle jsme pomohli s jejich dodávkou na BVV Brno, kde se po nich projdete v hale B.
V dnešní výrobě je zastoupení techniky, potažmo robotických pracantů bez debat.
Kabelové žlaby Vám zajistí potřebnou flexibilitu, aby vše bylo maximálně efektivní.
Trend elektroaut pořád vyvolává vášnivé debaty, potřeba nabíječek nicméně roste a roste.
Takhle jsme vymysleli vedení napájecí kabeláže pro klienta v bankovním sektoru.
Elektrošachty na míru?
V Českých Budějovicích bylo třeba vymyslet řešení přesně na míru speciálním požadavkům investora.
Šlo o vedení kabelů na výstavišti.
Ve Dvoře Králové sháněli něco pro vedení kabelů i dalších médií v podlaze stávající laboratoře.
S samozřejmostí byla nízká stavební výška poptávaného řešení.
Žlaby HAURATON pro sportovní stavby najdete na spoustě míst u nás i na slavných stadionech po celém světě.
Ať jde o fotbal nebo hokej, nabídka sahá od elektro šachet až po speciální kabelové žlaby, které si rozumí i s umělými povrchy.
Snad jsme Vám v dnešním článku trochu osvětlili možnosti těchto kabelových žlabů - šikulů.
Co je kabelový žlab?
Lanové vlečné systémy jsou základními součástmi moderní jeřábové techniky.
Používají se k zajištění uspořádaného a bezpečného vedení kabelů a vedení kolem pohyblivých částí strojů.
V jeřábových systémech lanové vlečné systémy zajišťují ochranu a flexibilní vedení elektrických spojů, hydraulických vedení a dalších důležitých přívodních vedení.
Robustní řetězové články lanového vlečného systému obepínají kabely a zároveň umožňují vysokou mobilitu.
To umožňuje jeřábníkům efektivně a bez přerušení používat své systémy.
Lanové tažné řetězy se obvykle skládají z propojených článků, které tvoří flexibilní řetězec.
Tento řetěz se přizpůsobuje pohybům jeřábu a zabraňuje zamotání nebo poškození kabelů.
V závislosti na aplikaci se používají různé materiály, přičemž převažuje ocel a vysoce kvalitní plasty.
Volba materiálu závisí na faktorech, jako je zatížení, podmínky prostředí a specifické požadavky jeřábového systému.
Konstrukce kabelového vleku
Konstrukce lanového tažného řetězu je navržena s ohledem na funkčnost a robustnost.
Jeho srdcem je řetěz vzájemně propojených článků.
Tyto články jsou navrženy tak, aby umožňovaly vysokou flexibilitu pohybu a zároveň byly dostatečně stabilní, aby chránily kabely, které obsahují.
Spojovací prvky mezi články umožňují kontrolované ohýbání a přizpůsobují se sekvencím pohybů jeřábu.
Kabelový žlab obsahuje dělicí příčky a vodicí kanály.
Ty zajišťují, že různé typy kabelů - například napájecí kabely, datové kabely nebo hydraulické hadice - jsou vedeny odděleně od sebe.
Tím se zabrání tření a možnému poškození.
Na začátku a konci kabelového žlabu jsou namontovány připojovací desky.
Bezpečně připevňují kabely k jeřábu a umožňují jejich řádný vstup a výstup.
Dalším důležitým prvkem jsou kluzné patky neboli válečky na spodní straně kabelového žlabu.
Snižují tření během pohybu a chrání tak kabelový žlab a kolejnici.
Některá provedení zahrnují také kryty, které chrání kabelový žlab před vnějšími vlivy, jako je prach nebo vlhkost.
Tyto komponenty spolupracují a poskytují spolehlivé a odolné řešení pro vedení kabelů v jeřábových systémech.
Výhody a omezení kabelových systémů v jeřábech
Ochrana kabelů a vodičů: Systémy kabelového utahování v jeřábech nabízejí komplexní ochranu kabelů a vodičů.
Uspořádané vedení uvnitř kabelového utahování chrání kabely a vodiče před rozdrcením, oděrem a nadměrným ohýbáním.
Ochranná funkce se vztahuje i na vlivy prostředí.
Mnoho kabelových systémů má integrované kryty nebo je navrženo tak, aby chránilo před prachem, vlhkostí a dalšími škodlivými faktory.
Dalším aspektem ochrany kabelů je zabránění nadměrnému natažení.
Díky této komplexní ochranné funkci systémy tažných kabelů významně přispívají ke spolehlivosti a životnosti celého jeřábového systému.
Zvýšená provozní bezpečnost: Lanové vlečné systémy významně přispívají ke zvýšení provozní bezpečnosti jeřábů.
Uspořádané a chráněné vedení kabelů výrazně snižuje riziko poruch a selhání.
Toto je zvláště důležité v kritických aplikacích, kde přerušení provozu může vést k významným ztrátám ve výrobě.
Spolehlivá funkce lanového vlečného systému zajišťuje nepřetržité napájení a přenos dat, což je nezbytné pro přesné řízení moderních jeřábových systémů.
Dále je preventivní, že volně visící kabely a neuspořádané kabelové svazky mohou představovat riziko pro obsluhu.
Systémy pro vedení kabelů udržují kabely kompaktní a přesně vedené, což výrazně zlepšuje bezpečnost práce v blízkosti jeřábu.
To také přispívá k dodržování bezpečnostních předpisů a minimalizuje riziko nehod.
Strukturované uspořádání kabelů v kabelovém žlabu také usnadňuje údržbu a inspekci.
Tato vylepšená údržba přispívá k prevenci poruch a tím zvyšuje celkovou spolehlivost jeřábového systému.
Flexibilita a přizpůsobivost: Flexibilita a přizpůsobivost lanových vlečných systémů jsou klíčovými výhodami moderní jeřábové technologie.
Díky těmto vlastnostem lze lanové vlečné systémy přizpůsobit široké škále typů jeřábů a aplikačních scénářů.
Od kompaktních dílenských jeřábů až po masivní přístavní jeřáby lze lanové vlečné systémy přizpůsobit každé aplikaci.
Tato přizpůsobivost se vztahuje na faktory, jako je délka, šířka a poloměr ohybu lanového vlečného systému, což zajišťuje optimální integraci do příslušného jeřábového systému.
Modulární konstrukce mnoha lanových vlečných systémů významně přispívá k jejich flexibilitě.
Jednotlivé segmenty lze přidávat, odebírat nebo vyměňovat, aby se přizpůsobily změnám ve vedení kabelů nebo dalším kabelům.
To je zvláště výhodné při modernizaci nebo rozšiřování stávajících jeřábových systémů.
Možnost přizpůsobit lanový vlečný systém měnícím se požadavkům prodlužuje životnost celého systému a snižuje náklady na nové pořízení.
Dalším aspektem flexibility je všestrannost kabelových vlečných systémů s ohledem na média, která mohou přenášet.
Kromě elektrických kabelů lze bezpečně vést i hydraulická potrubí, hadice na stlačený vzduch a optické kabely.
Tato multifunkčnost dělá z kabelových vlečných systémů univerzální řešení pro komplexní požadavky moderní jeřábové techniky.
Možnost integrace různých typů kabelů do jednoho systému zjednodušuje plánování a údržbu a zvyšuje efektivitu celého jeřábového systému.
Typy kabelových systémů pro jeřáby
Ocelové řetězové lanové tažení: Ocelové řetězové nosiče kabelů představují robustní a odolné řešení pro náročné provozní podmínky v jeřábové technice.
Díky své vysoce kvalitní ocelové konstrukci jsou obzvláště odolné vůči mechanickému namáhání a extrémním podmínkám prostředí.
Díky tomu jsou ideální pro použití v těžkých jeřábech, přístavních jeřábech nebo jiných aplikacích vyžadujících vysokou nosnost.
Ocelové články poskytují vynikající ochranu vedených kabelů a mohou spolehlivě fungovat i v náročných průmyslových podmínkách.
Klíčovou výhodou ocelových řetězových nosičů kabelů je jejich vysoká stabilita a rozměrová stálost.
I při velkých rozpětích a těžkém zatížení si zachovávají svůj tvar, což zajišťuje přesné a bezpečné vedení kabelů.
Ocelová konstrukce také umožňuje vysokou tepelnou odolnost, což je výhodné v prostředí s extrémními teplotami.
Moderní ocelové řetězové nosiče kabelů těží z pokroků v metalurgii a povrchových úpravách, které dále zlepšují jejich odolnost proti korozi a trvanlivost.
Navzdory své robustnosti nabízejí ocelové řetězové tažné řetězy značnou flexibilitu v použití.
Mohou být vyráběny v různých velikostech a konfiguracích, aby splňovaly specifické požadavky.
Možnost výměny nebo přidání jednotlivých článků usnadňuje údržbu a přizpůsobení.
V některých provedeních jsou ocelové komponenty kombinovány s plastovými prvky, aby se využily výhody obou materiálů, například snížení celkové hmotnosti nebo začlenění dalších ochranných prvků.
Tato všestrannost dělá z ocelových řetězových tažných řetězů preferovanou volbu pro mnoho náročných jeřábových aplikací.
Plastový kabelový žlab: Plastové nosiče kabelů v posledních letech získaly v jeřábové technice značný význam.
Jejich popularita je založena na kombinaci nízké hmotnosti, vysoké odolnosti proti korozi a flexibility.
Tyto nosiče kabelů, vyrobené z vysoce výkonných polymerů, jako je polyamid nebo polypropylen, nabízejí vynikající alternativu k ocelovým systémům, zejména v prostředích, kde je důležitým faktorem snížení hmotnosti nebo chemická odolnost.
Klíčovou výhodou plastových nosičů kabelů je jejich všestrannost.
Lze je snadno přizpůsobit různým velikostem a typům jeřábů a jsou vhodné zejména pro střední zatížení a rychlosti.
Nižší hmotnost plastu snižuje celkové zatížení konstrukce jeřábu, což může přispět ke zlepšení energetické účinnosti a výkonu systému.
Tvarovatelnost plastů navíc umožňuje komplexní konstrukce, které zajišťují optimální vedení a ochranu kabelů.
Plastové kabelové žlaby se také vyznačují svými elektroizolačními vlastnostmi.
Díky tomu jsou obzvláště cenné v prostředích, kde je elektrická bezpečnost vysokou prioritou.
Odolnost vůči mnoha chemikáliím a vlivům prostředí prodlužuje životnost kabelových žlabů a snižuje nároky na údržbu.
Moderní plastové kabelové žlaby mohou být také vybaveny speciálními přísadami, které jim dodávají nehořlavé nebo antistatické vlastnosti, čímž se dále rozšiřuje jejich rozsah použití.
Hybridní kabelové vlečné systémy
Hybridní kabelové systémy kombinují výhody ocelových a plastových konstrukcí a nabízejí optimální řešení pro komplexní požadavky jeřábové technologie.
Tyto inovativní systémy využívají silné stránky obou materiálů k vytvoření vysoce výkonných a přizpůsobivých kabelových vedení.
Hybridní kabelové systémy se obvykle skládají z ocelového rámu pro strukturální stabilitu v kombinaci s plastovými prvky pro flexibilitu a snížení hmotnosti.
Použití hybridních lanových vlečných systémů umožňuje přesné přizpůsobení specifickým podmínkám použití.
Ocelové komponenty se používají v oblastech vyžadujících vysokou mechanickou pevnost, zatímco plastové prvky se používají v zónách s nižším zatížením nebo se speciálními požadavky na odolnost proti korozi.
Tato kombinace vede k lanovým vlečným systémům, které jsou robustní a zároveň lehké, což je činí ideálními pro střední až těžké zatížení v různých typech jeřábů.
Další výhodou hybridních systémů je jejich modularita.
Jednotlivé komponenty lze snadno vyměnit nebo upravit, což nabízí vysokou flexibilitu v údržbě a adaptaci.
Možnost kombinovat různé materiály v rámci systému také otevírá nové konstrukční možnosti.
Například lze integrovat speciální plastové vložky pro lepší ochranu kabelů, zatímco ocelový rám zajišťuje potřebnou stabilitu.
Tato všestrannost dělá z hybridních kabelových vlečných systémů průkopnické řešení v moderní jeřábové technologii.
