Úhel sklonu určuje, jak strmé výkopové jámy a příkopy lze postavit bez sesuvu půdy. V závislosti na typu půdy platí různé pokyny, DIN 4124 například stanovuje 45° pro hlínu a 60° pro písek. Hloubka jámy, spodní voda a zatížení na hraně či počasí ovlivňují přípustný sklon. Příliš strmé sklony vyžadují ochranná opatření, jako pažení, drenáž nebo geotextilie. Při stísněných podmínkách pomohou kloubové teleskopické plošiny pro bezpečnou práci na těžko dostupných místech - bez jízdy na nábřeží.

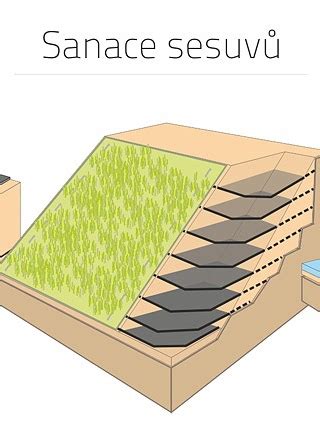

Úhel svahu určuje stabilitu a tím i bezpečnost stavebních prací. Udává, jak strmé mohou být stěny výkopů, aby nedošlo k sesuvu zeminy. Čím strmější úhel, tím úspornější je výkop, ale zároveň vyšší riziko sesuvu; naopak plochý úhel zvyšuje prostorové nároky a objem výkopu. DIN 4124 poskytuje referenční hodnoty pro svahy podle typu půdy a hloubky jámy, které je třeba doplnit faktory jako spodní voda a zatížení. Skalnaté půdy umožňují svahy až do 80°, soudržné půdy jako jíl a hlína vyžadují plošší úhly. Čím hlubší jáma, tím větší boční tlaky a riziko.
Vzhledem k povětrnostním vlivům a vodě se stabilita svahů může měnit: vysoká hladina podzemní vody, déšť, mrazy a střídání tání snižují stabilitu. Těžké stroje, materiál a doprava poblíž svahu zvyšují riziko zřícení; proto by okrajová oblast měla vždy zůstat zatížení bez zatížení během zásahů. Při práci ve svazích je klíčový výběr správné pracovní plošiny; zvláště kloubové teleskopické plošiny jsou vhodné pro použití na šikmých plochách díky dosahu a flexibilním výložníkům, které umožní práce bez vjíždění na svah.
Úhel svahu je ústředním faktorem v podzemním stavitelství. Ovlivňuje bezpečnost, náklady a prostorové nároky. DIN 4124 stanovuje jasné hodnoty podle typu půdy a hloubky jámy a je nutné je doplnit faktory jako hloubka spodní vody a zatížení. Náš tip: vždy odborné vyčíslení úhlu svahu, naplánování dodatečného zabezpečení a volba vhodné pracovní plošiny pro práci ve stavebních jámách.
Podmínky a ochranná opatření při svahování
Okrajová zóna výkopu by měla zůstat bez zatížení. Při výkopech stavebních jam a zákopů určuje úhel svahu jejich stabilitu a bezpečnost. Pokud jsou podmínky nestandardní, je nutné zavést pažení, drenáž nebo geotextilii. Při stísněných podmínkách je vhodná kloubová teleskopická plošina pro bezpečnou práci na těžko dostupných místech - bez nutnosti vjíždět na svah.
Při práci ve svahu je rozhodující správný výběr techniky. V první třídě ČSN 73 6133 se práce provádějí běžnými výkopovými mechanismy, včetně nakladačů a rypadel. U menších stavebních jam rypadlo obvykle pojíždí po okraji jámy, u velkých jam se zemina těží po délce výkopu a odváží se směrem, který je rovnoběžný s postupem rypadla. Vzájemná koordinace strojů a bezpečnostní opatření jsou klíčové pro stabilitu výkopů a ochranu pracovníků.
Odvodnění a stabilita výkopu

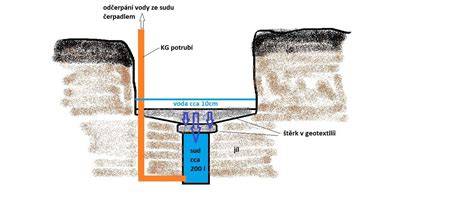

Správné odvodnění je zásadní pro stabilitu výkopu. Vnější i vnitřní odvodňovací systémy zahrnují povrchové odvodnění (např. štěrkové vrstvy) a hloubkové odvodnění (ponorná čerpadla), která zabraňují nadměrnému prosakování vody do svahu. Při projektování zemních prací ve svahu je nutné vycházet z platné legislativy a respektovat požadavky BOZP. Dočasné výkopy musí být spolehlivě zajištěny, a to i v zastavěných územích, kde boky jámy musí být podpořeny pažemi nebo pažnými konstrukcemi.
Geotechnické hodnocení zahrnuje posouzení vhodnosti zeminy, geologických podmínek a stability dočasných výkopů. Optimální postup začíná v nejnižším místě svažitého staveniště a pokračuje proti svahu, aby bylo zajištěno průběžné odvodnění.
Použití kloubových teleskopických plošin na svazích
Když se práce odehrává na svazích, kloubové teleskopické plošiny nabízejí dosah a flexibilitu pro práci na těžko dostupných místech. Tyto plošiny dovolují přístup k jámám a zákopům bez nutnosti vjíždět na svah, čímž snižují riziko sesuvu a zlepšují bezpečnost pracovníků.
Praktické shrnutí a doporučení
Úhel svahu je klíčovým faktorem pro bezpečné a efektivní svahování. DIN 4124 poskytuje vodítko podle typu půdy a hloubky jámy; je třeba ho doplnit o faktory jako spodní voda a zatížení, aby se stanovila skutečná mez bezpečného svahu. Při tlakových podmínkách a nestandardních podmínkách je nutné zvolit ochranná opatření a vhodnou pracovní plošinu. Při větších nebo komplexních výkopech se doporučuje spolupráce odborníků na geotechniku a dodržování platné legislativy a standardů pro stavební a zemní práce.
