Kotvení do betonu patří mezi nejpevnější a nejspolehlivější způsoby upevnění konstrukcí. Při správném výběru kotevního prvku lze bezpečně upevnit vše od kabelových rozvodů až po nosné ocelové konstrukce s vysokým zatížením. Montáž plotových patek do betonu vyžaduje pečlivý postup a správné nářadí, aby bylo dosaženo rovného a pevného spojení.
Co je důležité při kotvení do betonu?

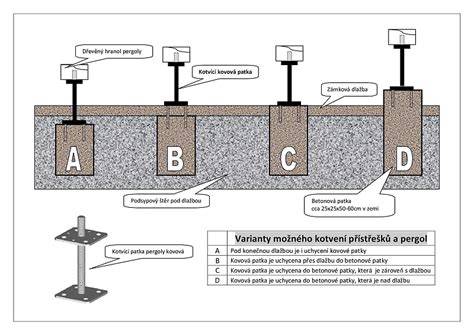

Do vyvrtané díry je třeba dát správnou kotvu, to je každému jasné. Kotevní patky jsou ocelové prvky navržené tak, aby přenášely zatížení z nadzemních konstrukcí do betonového základu. Patky do betonu se skládají ze dvou částí - trnu a třmenu patky. Trn je roxor nebo betonářská tyč, pomocí které je patka spolehlivě a pevně ukotvena do betonu. Třmen patky je vrchní část, do které se kotví dřevěný hranol či trám. Třmen může mít různé tvary, nejběžnější jsou patky U, L a T.
Typy kotevních patek a jejich využití
| Typ patky | Hlavní výhoda | Použití |
|---|---|---|
| Patky s U třmenem | Univerzální, prolisem pro zamezení vlhnutí | Kotvení dřevěných konstrukcí, plotových sloupků |
| Patky s L třmenem | Pro kotvení hranolů velkých rozměrů, možnost skrytého umístění | Náročnější dřevěné konstrukce |
| Patky s T třmenem | Estetická neviditelnost | Svislé trámky |
| Patky pilíře s pevnou deskou | Možnost výškového nastavení | Hotové betonové podklady |
Patky do betonu se nejčastěji používají pro kotvení do nevytvrzeného betonu (v průběhu tvorby podkladu) i do již vytvrzeného betonu. Patky jsou unifikované ocelové prvky s trnem a třmenem, které umožňují pevné ukotvení různých konstrukcí. Při kotvení do betonu je obvykle potřeba chemická kotva, která tento spoj udrží, ale existují i alternativy.
Montáž plotových patek do betonu: postup krok za krokem
- Nejprve si na místě, kde budeme patku kotvit do betonu, vyznačíme body.
- Na vrtání použijeme vrtačku s elektropneumatickým příklepem (vrtací kladivo). Vrtačka bude potřebovat kvalitní vrták do betonu a odsávání, aby otvor zůstal čistý.
- Vznikne otvor pro závitové tyče; díry vyvrtejte podle velikosti závitových tyčí (např. pro 12 mm tyč vyvrtat díru 12-13 mm).
- Do čistého otvoru vložíme šrouby přímo do betonu s dvojitým závitem a keramickým povlakem pro ochranu proti korozi.
- Do betonu vložíme speciální šrouby, které se usadí v dírách patek a zajistí kotvení rázovým utahovákem.
- Upevnění provedeme rázovým utahovákem; šrouby budou držet v betonu stejně spolehlivě, jako kdyby byly ukotvené v hmoždinkách či v chemické kotvě.
- Pomocí vodováhy zkontrolujeme, zda je patka umístěna rovně; na závitové tyče nasadíme matky a dotáhneme.
Postup kotvení do betonu lze rozdělit podle toho, zda kotvíme do čerstvého betonu nebo do již vytvrdého betonu. Pokud máme čerstvý beton, lze trn patky přímo vtlačit do čerstvého betonu. V případě hotového betonu vyvrtáme otvor, vyčistíme jej od prachu a zafixujeme kotvu chemickou maltou, poté patku nasuneme a matkami upevníme.
Vrtání do betonu: nářadí a technika
Pro vrtání do betonu je ideální vrtačka s příklepem - buď klasické příklepové, nebo elektrické s pneumatickým mechanismem. Do betonu se používají různé typy vrtáků:
- Vrtáky s tvrdokovovou špičkou (karbidové destičky) - vhodné pro beton a kámen.
- SDS vrtáky - SDS-plus pro vrtačky do 5 kg a SDS-max pro silnější vrtačky nad 5 kg.
- Diamantové vrtáky - pro extrémně tvrdé materiály, výměnné řezné kotouče a mokré či suché řezání.
Jak správně vrtat do betonu:
- Vyberte správný vrták odpovídající průměru hmoždinky a hloubce otvoru.
- Nastavte vrtačku na střední otáčky a příklep na střední úroveň.
- Začněte pomalu a snažte se držet vrták kolmo k povrchu; pravidelně vytahujte vrták kvůli prachu.
- Po vyvrtání otvoru otvor vyčistěte a vložte hmoždinku či kotvu podle zvoleného způsobu kotvení.
Při vrtání dbejte na bezpečnost: používejte ochranné brýle či štít a nezanedbávejte ochranu sluchu. Při vrtání do betonu může vzniknout prach a zranění, proto je důležité dodržovat bezpečnostní pravidla a mít vhodné pojištění pro případ nepředvídaných komplikací.
Alternativy k betonu: zemní vruty a kotevní patky
Zemní vruty mohou sloužit jako rychlá alternativa k betonovým základům pro plotové sloupky a jiné malé konstrukce. Výhodou je rychlá instalace a možnost přemístění bez zanechání velkých jam v zemi. Zemní vruty lze použít i pro větší projekty, jako terasa či pergola, a to bez dlouhého čekání na vytvrdnutí betonu. Pro větší projekty lze pak použít i základové betonové pilíře.
Kotevní patky lze použít i v případě hotového betonu; do betonu vyvrtáme otvory SDS dle roztečí a zatáhneme kotvy. Přímo přišroubování patky do betonu je vhodné, zejména když kotvíme blízko okraje základního betonu, aby se minimalizovalo riziko prasknutí betonu. Pro kotvení patky uvádíme průměry šroubů 8 mm pro otvor 10,5 mm a 10 mm pro otvor 12,5 mm. Patky lze také upevnit pomocí nylonových hmoždinek a šestihraných vrutů, např. s vysokou nosností. Poslední variantou je chemická malta pro jisté a pevné kotvení, která se používá zejména pro patky s trnem, případně pro kotvící patky s deskou.
Drobná souhrnná kontrola a tipy
- Dvakrát měř, jednou řež - plánování otvorů na patce před vrtáním.
- Hloubka otvoru a výška patky musí být zohledněny podle typu kotvy a průřezu sloupku.
- Pro správné kotvení používejte chemickou kotvu, ocelové průvlakové kotvy nebo šrouby do betonu podle konkrétního provozu a prostředí.
- Při montáži patek v betonu zohledněte, zda patky míří kolmo k základně; použijte vodováhu a dotáhněte matky na závitových tyčích.
