Pracně a nákladně si necháme zhotovit na domě novou fasádu, abychom ušetřili za plyn či teplo při vytápění, na druhou stranu se chceme v létě schovat do stínu pod přístřešek nebo markýzu.
Montáž pomocí dřevěných špalků či distančních trubek je nejen zastaralá, ale může novou fasádu znehodnotit.

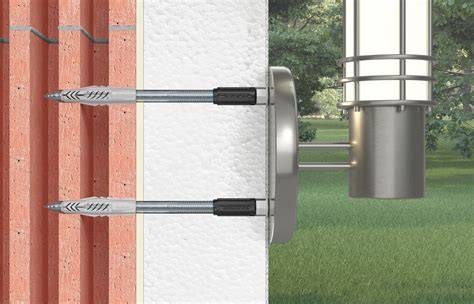

Kotevní systém fischer Thermax 12/16 řeší dva zásadní problémy při upevňování na zateplenou fasádu:1) Jak udržet teplo uvnitř stavební konstrukce, když pro něj každý nesourodý prvek ve fasádě (např. kotva) představuje ideální cestu, jak se dostat pánu bohu do oken.2) Jak ochránit zateplenou fasádu před poškozením při montáži a při následném zatížení kotvy.
Thermax 12/16 je systém pro distanční montáže v kombinaci s injektážními maltami FIS VL a FIS EM pro vysoké zatížení a je certifikován pro použití v mnoha různých stavebních materiálech.
Tím je umožněno spolehlivé ukotvení.
S jednou kotvou Thermax lze pokrýt užitečné délky od 60 do 290 mm.
Plastový kužel přeruší tepelný most mezi kotveným prvkem a vnitřním kotevním podkladem a umožňuje energeticky optimalizovanou montáž.
Plastový kužel zesílený skelnými vlákny se zafrézuje s tvarovým spojením do zateplovacího systému a tím umožní jednoduchou, rychlou a nastavitelnou montáž bez pomoci speciálního nářadí.
Systém je přizpůsobivý tloušťce zateplení.
Díky samořeznému kotouči můžeme instalovat nejen do polystyrénového zateplení.
Montáž s přerušením tepelného mostu je vhodná pro instalaci markýz, zábradlí francouzských oken, přístřešků, klimatizačních jednotek či satelitních antén.
Thermax 12/16 je schválen pro beton (tažená i tlačená zóna), svisle děrované cihly, dutinové panely z lehčeného betonu, děrované vápenopískové cihly, plné vápenopískové cihly, plnou cihlu i pórobeton.
Ačkoli montáž Thermaxu 12 a 16 není nejjednodušší, jeho použitím se vystříháte spoustě složitostí a náročných úprav, které vás potkají při každém jiném způsobu kotvení.
Znalcům výrobků značky fischer je dobře znám systém TherMax, který elegantně řeší upevnění středně těžkých břemen na zateplenou fasádu s nosnou stěnou z betonu či zdiva.
Chceme-li však upevnit markýzu na zateplenou dřevostavbu, s kombinací TherMaxu a běžné chemické malty nevystačíme.
Využijete-li k upevnění markýzy první nebo druhý z níže popsaných způsobů, pamatujte, že vždy je nutné kotvit do nosné konstrukce domu, tzn. trámu nebo sloupu.
Popisem TherMaxu a jeho výhod nebudeme tento článek prodlužovat - vše již bylo napsáno dříve, např. na tomto místě.
Naopak chemická injektážní malta FIS EM Plus není známá každému.
Jedná se o čistou epoxydovou pryskyřici, která je určená pro nejtěžší kotvení do betonových a železobetonových konstrukcí.
Z uvedených skutečností může čtenář získat dojem, že FIS EM Plus vůbec není určená pro použití do dřeva. Ten dojem je částečně správný.
FIS EM Plus skutečně není vyvinutá do dřeva, ale v masivu nebo laminovaných dřevěných nosnících funguje velmi dobře a spolehlivě.
V detailech pojednává o použití FIS EM Plus se systémem TherMax do dřevěných nosníků tento dokument z technického oddělení fischer.
Při dodržení určitých podmínek je upevnění markýzy na dřevostavbu možné a bezpečné.
Dřevostavba a vruty jdou k sobě jako jablka a skořice.
Samozřejmě lze k upevnění markýzy na dřevostavbu využít vruty, ovšem pouze ty, které mají dostatečnou a garantovanou nosnost a poskytnou kotevnímu bodu důležitou bezpečnost.
Nezbytným prvkem, který umožní použití vrutů, je kotevní deska.
Takovým postupem lze markýzu upevnit bezpečně a spolehlivě.
Speciální kotevní desky vyrábí například německá společnost Pitzl Mettalbau GmbH, jejíž sortiment na českém trhu distribuuje firma Taurus obchodní služby s.r.o.
Délka vrutů se volí pochopitelně podle tloušťky nenosných vrstev (zateplení, omítka, ...), ale jásejte, protože není zapotřebí nic počítat.
S výběrem vám pomůže tabulka v tomto dokumentu.
Na druhou stranu, při použití FIS EM Plus do dřeva musí být zaručena jeho stálá vlhkost mezi 8 a 15 %.
Tak či onak vás čeká ještě jedna konzultace a to se statikem, který posoudí, zda přitížení markýzou neohrozí stabilitu konstrukce.
Markýza instalovaná na vašem domě má poměrně značnou hmotnost.
To však není hlavní zatížení.
Největší problém pro kotvení je vztlaková síla větru, která působí na látkovou plochu markýzy.
Tato síla může poškodit markýzu případně poškodit spojení markýzy se zdí.
Aby jsme se takové havárii vyhnuli, doporučujeme instalaci větrného či otřesového čidla.
Jiným způsobem instalujeme markýzu na standardní zeď a jinak na zateplenou plochu.
Zde je důležitá znalost materiálu pod zateplením a rovněž je důležitá znalost tloušťky zateplení.
1. Běžná instalace markýzy je realizovaná na betonovou plochu.
Montáž je realizovaná pomocí ocelových rozpínacích kotev.
2. Pro instalaci markýzy do zdiva, či instalaci do neznámého materiálu (bohužel nejčastější případ) používáme závitové tyče a chemické kotvy.
Nejčastěji používáme chemické kotvy HILTI či FISHER - mají vysokou pevnost a skvělou přilnavost k jakémukoli zdivu.
3. Typmax. Montáž venkovní markýzy je klíčovým krokem pro zajištění účinného stínění a ochrany proti slunci.
Správně nainstalovaná markýza nejen zvyšuje komfort bydlení, ale také prodlužuje životnost fasády a snižuje náklady na klimatizaci.
Obtížnost instalace a upevnění markýzy na vnější stěny závisí na tom, z čeho je zeď vyrobena a jakým způsobem je zateplení fasády provedeno.
Absolutním základem je mít markýzu velmi kvalitně namontovanou do zdi, stropu, balkonu nebo krovu.
Venkovní markýzy představují efektivní řešení stínění pro terasy, balkony, výlohy i okna.
Jejich hlavní funkcí je ochrana proti slunci, čímž přispívají ke snížení teploty v interiéru a ochraně nábytku před UV zářením.
Kromě praktických výhod mají i estetický přínos - vhodně zvolená markýza může výrazně zlepšit vzhled budovy.
Před samotnou montáží je důležité zvolit správný typ markýzy.
Stávající trh nabízí široké množství druhů, barev, dekorů a velikostí.
Mezi ty základní patří: Výsuvné markýzy - ideální pro terasy a balkony, snadno se ovládají ručně nebo motoricky.
Košové markýzy - často se používají u obchodů a kaváren, mají dekorativní charakter.
Kazetové markýzy - látka i ramena jsou chráněna v kazetě, což prodlužuje jejich životnost.
Potah markýzy je chráněn kazetou, do které se vtahuje.
Boční markýzy - poskytují ochranu před větrem a bočním sluncem, vhodné jako doplněk k výsuvným markýzám.
Nabízíme markýzy na terasu a markýzy na balkon, které patří mezi nejkvalitnější řešení pro ochranu před deštěm, sluncem a dalšími nepříznivými vlivy.
Před výběrem je nutné promyslet rozměry stíněné plochy.
Podchodná výška při plném vysunutí musí být alespoň 2,2 metru.
Před koupí je vhodné promyslet i požadovaný pohon.
Klikový například vyžaduje fyzickou aktivitu.
Výběr vhodného místa - místo by mělo být dostatečně stabilní.
Změření plochy - přesné rozměry jsou klíčové pro výběr správné velikosti markýzy.
Kontrola nosnosti zdi - je nutné ověřit, zda zeď unese váhu konstrukce (některé markýzy váží i více než 50 kg).
Venkovní markýza může mít i přes 100 kg, záleží to podle šířky, výsuvu a typu venkovní markýzy.
Nezbytné při montáži markýzy je znalost, do čeho budeme markýzu kotvit.
Podklad pod markýzu musí být dostatečně pevný, vhodný je například železobetonový překlad.
Zkontrolujeme rovnost betonu v místě, kam plánujeme markýzu uchytit.
Výběr typu ovládání - ruční klikou nebo elektrickým pohonem, případně s čidly na vítr a slunce.
Doporučené typy podkladu pro kotvení markýz: Masivní cihla (formát NF) min. 24 cm; Silikátové tvárnice min. 24 cm; Děrované silikátové tvárnice min. 17,5 cm; Dřevěné trámy (stěna/strop) třída min. C24 bez trhlin; Dřevěné krokve třída min. C24 bez trhlin; Pórobetonové tvárnice - Nedoporučený podklad.
Kontrola konstrukce: Ujistěte se, že je zeď nebo strop dostatečně pevnostní pro instalaci.
1. Příprava nářadí a materiálu Budete potřebovat: vrtačku, hmoždinky, šrouby, vodováhu, metr, klíče, žebřík nebo lešení.
U elektrických markýz také elektroinstalační materiál.
2. Upevnění markýzy na zateplenou fasádu s přerušením tepelného mostu.
Pracně a nákladně si necháme zhotovit na domě novou fasádu, abychom ušetřili za plyn či teplo při vytápění, na druhou stranu se chceme v létě schovat do stínu pod přístřešek nebo markýzu.
Při montáži je nutné vyvrtat díry a nastavit délky závitových tyčí podle hloubky otvorů, poté vyčistit otvor od úlomků a vložit kotvu s pouzdrem a maltou.
Do vyvrtaného otvoru je umístěno perforované pouzdro, do kterého je pomocí pistole vytlačena injektážní malta.
Mezery mezi plastovým kuželem a izolací jsou vyplněny těsnícím lepidlem.
Pro montáž jsou ideální ocelové rozpínací kotvy.
Musíme kotvit jen když je alespoň nad nulou.
Chemické kotvy koupíme v jakékoliv specializované prodejně a necháme si poradit od prodejce.
Závitovou tyč si vybereme podle váhy markýzy a podle průměru otvoru v držáku markýzy.
Upevnění markýzy ke stěně z porézní keramiky izolované polystyrenem pomocí spojky se síťovým pouzdrem.
Chemická injektážní malta FIS EM Plus není známá každému.
Jedná se o čistou epoxydovou pryskyřici, která je určená pro nejtěžší kotvení do betonových a železobetonových konstrukcí.
Na druhou stranu, při použití FIS EM Plus do dřeva musí být zaručena jeho stálá vlhkost mezi 8 a 15 %.
4. Montáž nosných konzol.
Vybalenou markýzu otočíme tak, aby dlouhá nosní trubka směřovala ke stěně a zadní strana markýzy vzhůru.
Dle délky markýzy potřebujeme dvě nebo tři upevňovací konzoly.
U kratších markýz se konzoly upevňují u krajů, u delších začneme konzolou ve středu markýzy.
Vzdálenosti následně přeneseme na stěnu.
Následně označíme všechny vrtné díry, při jejich značení si pomáháme vodováhou, aby byly všechny v rovině.
Do zdi vyvrtejte otvory - jejich hloubka musí být minimálně 105 mm.
Otvory musí být hlubší než zatloukaná délka kotvy.
Potřebné vzdálenosti si nastavíme na kotvě.
Na kotvy nasadíme konzoly, zkontrolujeme rovinnost a utáhneme matky.
Pokud všechny konzoly lícují s rovnací latí, je vše v pořádku.
Následně upevněte konzoly pomocí šroubů.
Zkontrolujte pevnost uchycení.
Dalšími kroky po upevnění držáku na vhodné místo závisí na typu markýzy.
5. Instalace markýzy.
Vyzvedneme markýzu a nosnou trubku zasuneme do držáků konzole.
Pokud sedí, vložíme zajišťovací destičku a upevníme šroubem s maticí.
U větších markýz je nutná asistence druhé osoby.
6. Zapojení elektrického pohonu a testování.
Pokud je markýza vybavena motorem, připojte ji k elektrické síti dle návodu výrobce.
Doporučuje se využít kvalifikovaného elektrikáře.
Vyzkoušejte funkčnost výsuvu a zasunutí.
Seřiďte dorazy a případně napnutí látky.
Ujistěte se, že markýza funguje plynule a bez problémů.
Stavěcími šrouby následně můžeme upravit sklon markýzy.
7. Montáž markýzy s upínacími tyčemi (balkonové a menší typy).
Montáž markýzy se provádí pomocí dvou upínacích tyčí.
Ty se skládají vždy z horní a spodní části - tyto části smontujeme dohromady a na horní části nasadíme krytky.
Upínací tyče postavíme do svislé polohy a nastavíme požadovanou výšku markýzy.
Na markýze uvolníme ruční šrouby a odstraníme obě krytky na upínacích tyčích.
Tyče zasuneme do otvorů markýzy a utáhneme ruční šrouby.
Krytky opět nasadíme na tyče.
Praktické rady pro spotřebitele.
Volte kvalitní materiály - investujte do markýz s UV ochranou a odolnou konstrukcí.
Nechte si poradit od odborníků - využijte služeb specializovaných firem pro návrh i montáž.
Pravidelná údržba - čistěte látku i konstrukci alespoň jednou ročně, kontrolujte šrouby a mechanismus.
Skvrny na markýze se doporučuje čistit za sucha tvrdým kartáčem.
Markýzu je nutné zasouvat vždy suchou, aby se zabránilo vzniku plísní.
Větrné čidlo - doporučuje se instalace čidla, které automaticky zasune markýzu při silném větru.
Dnes se již velmi pohodlně ubráníte neočekávaným povětrnostním podmínkám pomocí otřesového čidla.
Sezónní zazimování - v zimě markýzu zasuňte a případně zakryjte ochranným obalem.
Rada odborníka: Pro rozbalení markýzy a obalové fólie nepoužíváme odlamovací nůž. Pro tento úkon používáme pouze nůžky.
Rozříznutí látky odlamovacím nožem je nejčastějším důvodem reklamace.
Možná rizika a chyby při montáži.
Při montáži venkovní markýzy se mohou vyskytnout následující problémy: Nesprávné uchycení - může vést k uvolnění nebo pádu markýzy, zejména při silném větru.
Nedostatečné utěsnění - může způsobit zatékání vody do zdiva.
Chybná elektroinstalace - u elektrických markýz hrozí nebezpečí úrazu nebo poškození zařízení.
Obtížnost instalace a upevnění markýzy na vnější stěny závisí na tom, z čeho je zeď vyrobena a jakým způsobem je zateplení fasády provedeno.
