Izolační odpor autobaterie měření: podrobný průvodce a praktické postupy

Měření izolačního odporu je klíčovou diagnostickou zkouškou elektrických zařízení, včetně autobaterií, motorů a generátorů. Tato zkouška, často předepsaná normami VDE, umožňuje posoudit stav izolace v elektrických systémech. Je to jednoduchý, ale velmi efektivní test, který pomáhá identifikovat potenciální problémy s izolací, které by mohly vést ke zkratu nebo jiným nežádoucím jevům.

Izolační odpor a jeho význam

Izolační odpor se musí měřit při stejnosměrném napětí. Zaznamenává se odpor izolační pevnosti elektrických vinutí. K měření odporu vůči zemi se používá stejnosměrný proud, čímž se analyzuje svodová kapacita a svodový proud izolačního systému. Nízká hodnota izolačního odporu nebo polarizační index nižší než 2 lze považovat za příznak poškozené nebo vadné izolace. To vyvolá zkrat nebo jiné nežádoucí jevy.

Faktory ovlivňující izolační odpor

Hodnota izolačního odporu závisí na různých faktorech, jako je teplota a vlhkost. Například v průmyslovém odvětví platí pro zařízení předpisy, které vyžadují izolační odpor 1000 ohmů na volt napětí při teplotě vinutí 25 °C. Měření podle normy VDE 0100 část 410 trvá přesně 60 sekund, aby bylo možné získat srovnatelné hodnoty. Při měření polarizačního indexu se zkušební napětí přikládá po dobu 600 sekund. Z poměru obou naměřených hodnot (10 min. / 1 min.) se vypočítá tzv. polarizační index.

V případě nízkých hodnot izolačního odporu a polarizačního indexu je nejprve třeba vyčistit a vysušit stroj. Izolační výkon izolačních materiálů ve vozidle se během používání postupně zhoršuje v důsledku opotřebení a zvýšená vlhkost také snižuje izolační výkon mezi vysokonapěťovou baterií a podvozkem. Když se izolační vrstva kladného a záporného pólu baterie opotřebuje a dostane se do kontaktu s šasi, vytvoří se smyčka svodového proudu, která ovlivňuje činnost ovladače motoru, jiných nízkonapěťových elektrických spotřebičů a dokonce ohrožuje bezpečnost cestujících. Když stárne izolace mezi více body obvodu baterie a šasi, dochází k samovolnému vybíjení a akumulaci energie, což může ve vážných případech vést k požáru.

Měření izolačního odporu v praxi

Metody měření izolačního odporu: Pomocí multimetru: V DC systémech je to nejjednodušší a nejpraktičtější metoda. Nastavte multimetr na proudový rozsah a zapojte jej do série mezi kladný pól baterie a kryt zařízení (nebo kostru). To detekuje svodový proud mezi záporným pólem baterie a pouzdrem. Podobně může být zapojen do série mezi zápornou svorkou a pouzdrem pro detekci svodového proudu mezi kladnou svorkou a pouzdrem.

Snímač proudu s Hallovým jevem: Je běžnou metodou pro detekci úniku ve vysokonapěťových stejnosměrných systémech. Kladné a záporné napájecí sběrnice bateriového systému jsou vedeny společně ve stejném směru proudovým snímačem. Když není žádný svodový proud, proud tekoucí z kladné svorky se rovná proudu vracejícímu se na zápornou svorku. Proto je proud procházející snímačem proudu nulový a výstupní napětí snímače proudu je nulové. Když dojde k úniku, aktuální výstupní napětí snímače není nulové. Znaménko tohoto napětí lze použít k dalšímu určení, zda svodový proud pochází z kladné nebo záporné svorky napájecího zdroje. Tato testovací metoda však vyžaduje, aby byla testovaná baterie funkční a aby proud protékal dovnitř a ven.

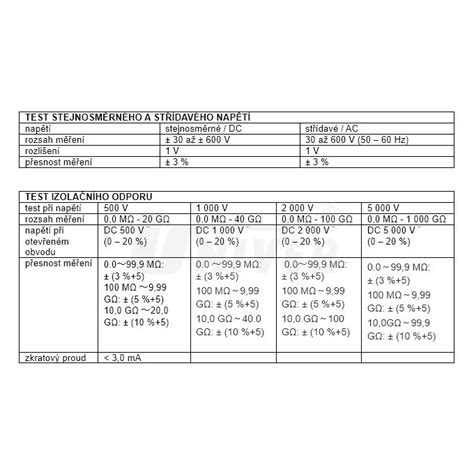

Měřič izolačního odporu (megaohmmetr): Tato metoda využívá měřič izolačního odporu k měření hodnoty odporu izolace. Měřič izolačního odporu, běžně známý jako megaohmmetr, je často napájen ručním-generátorem, proto se také nazývá megohmetr. Jeho stupnice je založena na izolačním odporu a je běžně používaným měřicím přístrojem v elektrotechnice. Přístroj funguje tak, že budí testované zařízení nebo síť napětím, poté měří proud generovaný buzením a pomocí Ohmova zákona změří odpor. Měřič izolačního odporu se skládá hlavně ze dvou částí: ručního-zalomeného generátoru a magnetoelektrického poměrového měřiče. Otočením rukojeti generuje ruční-generátor vysoké střídavé napětí, které je usměrněno diodou a poskytuje vysoké stejnosměrné napětí pro měření.

Mezi další metody měření izolačního odporu používané v systémech správy baterií patří metoda vyváženého můstku, metoda injektování vysokofrekvenčního signálu a metoda pomocného napájení. Všechny výše uvedené tři metody využívají proprietární zařízení pro testování svodového proudu a izolačního odporu, což představuje určité potíže pro integraci do systémů správy baterií. Kontrola stavu autobaterie: Není nutné mít profesionální vybavení pro kontrolu stavu autobaterie. Všechny potřebné a dostatečné informace pro majitele vozu lze získat s multimetrem a několika doplňky, které lze najít v garáži nebo v autodílně.

Kontrola stavu autobaterie

Úroveň nabití baterie: Ke kontrole stavu nabití baterie použijte zkoušečku v režimu voltmetru. Před kontrolou odpojte plusový pól (a nejlépe i mínusový pól), aniž byste museli baterii vyjmout z vozu. Úroveň akumulované energie je jasně indikována napětím na svorkách baterie při volnoběžných otáčkách: pokud je napětí 12,6 V nebo vyšší - baterie je 100% nabitá; 12,3... 12,6 V - úroveň nabití 75 %; 12,1...12,3 V - 50 %; 11,8...12,1 V - 25%; 10,5...11,8 V - baterie je zcela vybitá; méně než 10,5 V - hluboce vybitý.

Kontrola skutečné kapacity baterie: Měření důležitého parametru, jako je skutečná kapacita baterie, vyžaduje multimetr, propojovací kabely a zátěž o známém výkonu (nebo známém odporu). K tomuto účelu jsou velmi vhodné 12volte autožárovky, které jsou dostupné v každém obchodě s autodoplňky a umožňují nastavit libovolný výkon baterie a vybíjecí proud. Žárovky také stabilizují proud jako zátěž, čímž zvyšují přesnost měření. Mějte na paměti, že kapacita závisí na proudu, kterým se baterie vybíjí. Deklarovaná kapacita se uvádí při vybití baterie na 5 % její jmenovité hodnoty. Měření se musí provádět při teplotě +25 °C.

Schéma měření kapacity baterie: Před měřením by měla být baterie plně nabitá. Pokud máte dva multimetry, můžete jedním měřit proud a druhým napětí, nebo můžete zkoušečku pravidelně zapojovat jako voltmetr a ampérmetr. Výsledky by se měly zaznamenávat každých 30-60 minut a každých 10-15 minut, když napětí dosáhne 11,5 V. Když napětí klesne na 10,5 V, měli byste vybíjení ukončit a zaznamenat čas ukončení. I - průměrný proud v ampérech; t - doba vybíjení v hodinách. Pokud by se tedy baterie vybíjela 16 hodin průměrným proudem 3 A, její skutečná kapacita by byla 16*3=48 A*h.

Měření výstupního proudu baterie: Teoreticky lze tímto způsobem měřit skutečný klikový proud. Podle normy IEC se měření provádí při teplotě elektrolytu minus 18 stupňů a úbytku napětí na svorkách nejméně 8,4 V. V praxi není problémem pouze to, jak baterii ochladit na správnou teplotu. Například baterie s udávaným výstupním proudem 600 ampérů by vyžadovala zátěž P=U*I=8,4*600=5000 wattů. Pokud chcete, je možné vytvořit velký řetězec, ale vznikne problém se spínáním vysokých proudů, aby se kontakty při vytváření/rozpojování obvodu nesvařily.

Měření vnitřního odporu baterie: Ideální akumulátor by neměl mít žádný vnitřní odpor. Jenže nežijeme v ideálním světě, takže i autobaterie nějaký svůj malý odpor mají. Pomocí Ohmova zákona pro úplný obvod je možné měřit vnitřní odpor baterie, který lze znázornit jako rezistor připojený ke svorkám baterie zevnitř. Pro zvýšení přesnosti je třeba zvýšit zátěž tak, aby proud činil alespoň 50 ampérů (nebo 100 či více). Místo lampy můžete použít odpor vyrobený z cívky do žehličky nebo elektrického vařiče. Při volnoběžných otáčkách zaznamenejte napětí na svorkách baterie E; při zatížení změřte proud I a svorkové napětí U. Měření při zátěži se provádí jednorázově, jen po dobu několika sekund. Pak musíme použít Ohmův zákon pro úplný obvod: I = E / (R + r), proto r = E/I - R, kde: E - EMF baterie ve voltech, I - měřený proud v ampérech; R - odpor vnější zátěže, ohm. r je požadovaný vnitřní odpor, Ohm.

Napětí na svorkách zátěže vám umožní vypočítat odpor zátěže. Nejtěžší je, jak výsledek interpretovat. Čím nižší je vnitřní odpor, tím větší proud bude baterie dodávat do zátěže. Olověné akumulátory mají nelineární odpor, vnitřní odpor měřený při malé zátěži může být i řádově jiný než vnitřní odpor při velké zátěži. Pro startovací akumulátory je důležité měřit při velké zátěži, proto se u testerů nastavuje kapacita baterie, podle toho se nastaví proud pro měření poklesu napětí a z výsledků lze s rozumnou pravděpodobností určit kondici akumulátoru. Měření při malé zátěži nebo měření střídavým proudem není moc vypovídající.

Výrobci tuto hodnotu neuvádějí ani na výrobním štítku baterie, ani v přiložené technické dokumentaci. Vnitřní odpor je velmi nelineární funkcí mnoha věcí: teplota; složení elektrolytu; stupeň nabití baterie; další faktory. Ke měření nám poslouží orientační digitální tester autobaterií KW208. Měří odpor, napětí a umí posoudit stav autobaterie. Algoritmus výpočtu řeší hlavně odpor, který se v průběhu času u každé autobaterie mění. Měření vždy nabité baterie: Vnitřní odpor se zvedá se stářím, ale zvyšují ho i další faktory, jako koroze desek nebo sulfatace. Roste však i s tím, jak klesá teplota. Studená autobaterie bude mít vnitřní odpor vyšší, než akumulátor pokojové teploty. Měření by mělo probíhat vždy u nabitého akumulátoru, a to několik hodin po nabití do plna, klidně až druhý den, aby byl výsledek co nejpřesnější. Vybitá nebo z poloviny nabitá autobaterie bude mít vysoký vnitřní odpor vždy.

Kontrola provozního režimu jako součást elektrického systému vozidla

Multimetr se hodí také pro kontrolu činnosti baterie "na palubě". Především můžete zjistit, zda je baterie nabitá, když je alternátor v provozu. To vyžaduje, aby síťové napětí překročilo napětí baterie, v takovém případě proud "poteče" do baterie. Nejprve změřte napětí na svorkách baterie při vypnutém motoru. Měla by se pohybovat mezi 10,5 a 12,6 V. Pak nastartujte motor a při normálním chodu alternátoru by mělo napětí stoupnout alespoň na 14...14,5 V. Pokud je napětí nižší, je alternátor vadný. Obě kontroly by se měly provádět při odpojených spotřebičích. Pomocí testeru můžete také zjistit, zda nedochází k úniku proudu, když je vůz zaparkovaný. K tomuto účelu se hodí zkoušečka se stejnosměrnou klešťovou zkoušečkou. Vypněte motor a pokud možno odpojte všechny palubní elektrické spotřebiče. Pokud měříte proud na plusovém vodiči od baterie, měl by ampérmetr ukazovat hodnotu blízkou nule. Pokud je výsledek měření vyšší, je třeba hledat problém.

Směr unikajících proudů při znečištění krytu: Je třeba si uvědomit, že pokud jsou unikající proudy ve vrstvě znečištění na pouzdře baterie, nebude možné je tímto způsobem najít. Proto má smysl baterii předem očistit od nečistot umytím teplou vodou se saponátem. V důsledku toho, že multimetr a určitými znalostmi je možné určit nejen aktuální stav baterie, ale také její provozní režim. Není to složité a pomůže vám vyhnout se značným finančním nákladům.

Vliv SOP na výkon baterie

SOP (State of Power) je maximální výkon, který může baterie uvolnit nebo absorbovat. Špičkový výkon se používá k vyhodnocení limitů nabíjení a vybíjení výkonové baterie v různých stavech nabití, což hraje klíčovou roli při optimalizaci shody mezi napájecí baterií a výkonem vozidla a také maximalizuje funkci rekuperačního brzdění elektromotoru. Má také významnou teorietickou a praktickou hodnotu pro racionální používání baterií, zabraňuje přebíjení nebo nadměrnému vybíjení, zlepšuje bezpečnost baterií a prodlužuje jejich životnost. Špičkový výkon baterie však podléhá četným bezpečnostním omezením; pouze špičkový výkon v rámci těchto bezpečnostních limitů má praktický význam.

Faktory ovlivňující SOP: Teplota, SOC, vnitřní odpor. Teplota: Vodivost elektrolytu a aktivita materiálů se mění s teplotou. Stav nabití (SOC) a rychlost nabíjení/vybíjení ovlivňují SOP; se zvýšením SOC se výkon vybíjení zvyšuje, zatímco nabíjecí výkon klesá. Vnitřní odpor: Špičkový výkon je přibližně nepřímo úměrný ohmickému vnitřnímu odporu.

Podstatné pojmy z oblasti autobaterií

• Absorbent Glass Mat (AGM): Flís ze skelného rouna absorbuje elektrolyt.
• Ampérhodina (Ah): Měrná jednotka elektrického náboje pro nabíjecí kapacitu baterie.
• Aktivní hmota: Materiál v elektrodách pro reakce při nabíjení a vybíjení.
• Startovací proud za studena: Množství proudu při teplotě -17,8°C po dobu 30 sekund.
• Cyklus: Vybití a nabití v jednom cyklu.
• Elektrolyt: Kyselina sírová zředěná vodou.
• Vnitřní odpor: Ohmický odpor baterie, závisí na konstrukci, stavu nabití a teplotě.
• Izolační odpor: Odpor mezi článkem/baterií a kostrou.
• Sulfatace: Porucha související s hromaděním sulfatů a degradací电 izolace.

Čím vyšší plocha kovových ploch a čím menší vzdálenost mezi nimi, tím větší kapacita. Ve stator vinutí je jedna kovová plocha a laminované jádro. Při vysokém stejnosměrném napětí se polarizace vyrovnává a vyžaduje čas. Cílem je nabít kondenzátor do max. 30 sekund; nabíjení polarizační kapacity trvá déle. V některých případech může elektromotor trvat až 10 minut.

Normy a bezpečnost: Z důvodů právních norem nelze vždy učinit závazné prohlášení o zkušebních podmínkách; norma se může lišit podle geografického místě použití produktu. Měření izolačního odporu se provádí ručně bezpečnostními měřicími pistolími, ale moderní měřicí zařízení provádějí auto‑měření na několika bodech. Při testování se vyžaduje bezpečné vybíjení testovaného zařízení po skončení zkoušky.
