Vodorovná hydroizolace opěrných zdí a související konstrukční postupy

Opěrná zeď slouží k udržení svahu a prevenci jeho sesuvu, a proto je její správná hydroizolace a odvodnění klíčovým prvkem dlouhodobé spolehlivosti. V následujícím textu shrnuji zásadní postupy a ověřené praktiky pro zdi ze ztraceného bednění i pro varianty s pohledovými prvky z tvarovek ze štípaného betonu, včetně důležitosti podzemní a svislé hydroizolace a drenáží.

Hydroizolace a odvodnění jako základní kroky

Hydroizolace - zejména vodorovná mezi základovým pásem a prvním šárem ztraceného bednění - bývá v praxi zdrojem největších sporů, ale její správné provedení zásadně ovlivňuje stabilitu a trvanlivost zdi. První rada zní: zvažovat vodorovnou izolaci minimálně mezi pohledovou a nepohledovou výškou, aby voda nevzlkínala a nevznikaly výkvěty a nehrozilo zamrzání vody v betonu. Druhá varianta popisuje vyjetí asfaltovým pásem z vodorovné spáry za zdí a vynechání nopovky, ale takový postup s sebou nese riziko pronikání vlhkosti do konstrukce. Třetí možnost vypadá jednoduše - vynechat vodorovnou izolaci úplně - avšak významně se zvýšují rizika vzlínání vody a vzniku poruch. Z praktického hlediska je proto nejvhodnější volba kombinace hlavní svislé izolace a pečlivé vodorovné izolace na kontaktních plochách.

Podzemní hydroizolace je prvním a nezbytným krokem před vypracováním stavebního projektu. Je velmi důležité se od začátku vypořádat s hrozbami, jako jsou nestejné statické síly, průnik vody, agresivní chemikálie, pronikání plynů, vnější mechanické tlaky a změny teploty. Hydroizolační systémy pro opěrné zdi a suterény nabízejí řešení jako tekuté membrány PB s vysokou tažností a samoopravnými vlastnostmi proti kořenům, které přemosťují trhliny a zvyšují odolnost proti chemikáliím.

Drenáže a odvodnění zdi

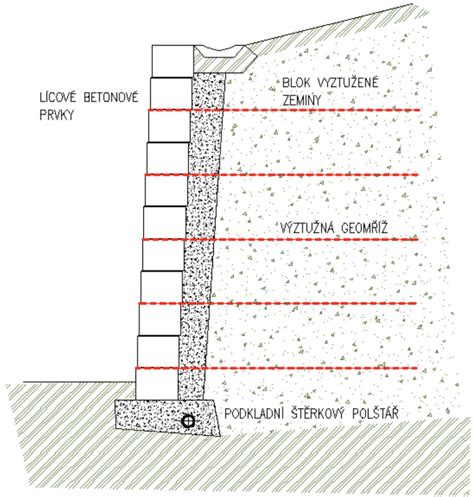

Princip odvodnění je důležitý pro všechny typy opěrných zdí, včetně gabionových zdí, svahových tvárnic i zdi ze ztraceného bednění, ale provedení se mírně liší v závislosti na konstrukci a materiálu. Gabionové zdi mohou být stabilní, pokud je drenáž správně provedena, ale stále hrozí deformace. Svahové tvárnice spoléhají na vlastní hmotnost a odstupňovanou konstrukci proti svahu, což zvyšuje riziko jejich nestability. Stavoblock nabízí suchou montáž, která snižuje rizika a propojuje pohledové prvky s terénem.

1) Pro zajištění správného odtoku vody je nutné, aby terén za opěrnou zdí byl mírně vyspádovaný směrem od konstrukce. Dno výkopu pro štěrkový základ by mělo mít minimální spád 1:12 (cca 5-8 %) ke zadnímu líci stěny a tloušťka štěrkového polštáře se volí podle sklonu drenážní trubky. 2) Prohloubený výkop pro drenážní trubku - lze ji umístit do prohloubeného výkopu za nebo pod opěrnou zdí Stavoblock a tímto způsobem zvýšit sklon trubky pro rychlejší gravitační odtok vody. 3) Drenážní trubka je uložená na úrovni základové spáry, perforovaná (ø100-150 mm), obsypaná štěrkem a obalená geotextilií, aby se zabránilo zanášení jemnými částicemi. Spád trubky bývá směrem ke koncům stěny. 4) Drenážní rigol se provádí těsně za korunou zdi a slouží k zamezení přetékání vody přes korunu a prosakování do zdi; bývá realizován z asfaltu, nepropustného betonu nebo i málo propustné zeminy.

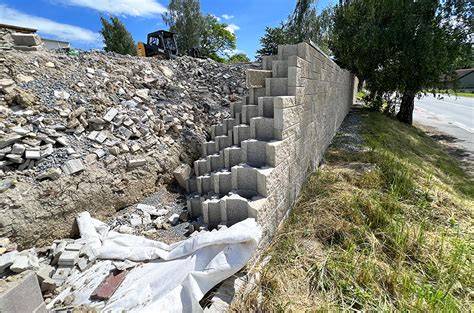

Další význámné prvky odvodnění zahrnují systém Stavoblock, který díky specifické výplni mezi tvarovkami umožňuje volný průchod vody skrz dutiny. Pro finální dosypání se používá kamenivo 8/16 mm; celý systém tak zajišťuje přirozenou drenáž bez nutnosti složitých drenážních opatření.

Materiály a systémy pro hydroizolaci

Hydroizolace zahrnují celou řadu materiálů, včetně jednosložkových polyuretanovo-bitumenových membrán, které jsou vhodné pro hydroizolaci detailů střech i svislých povrchů, a dvousložkových membrán s vysokou průtažností. HYPERDESMO®-PB Systems nabízejí pokročilá řešení pro základy, desky a opěrné zdi v obytných i komerčních budovách. Před stavbou opěrné zdi je vhodné provést hydrogeologický průzkum (HGP), který zahrnuje stanovení zrnitostního složení, koheze a úhlu vnitřního tření zeminy a ověření hladiny podzemní vody.

V souvislosti s tradičními i moderními systémy hydroizolace lze uvést konkrétní materiály jako LEPENKA V KÝBLU a VODOTĚS pro vodorovnou i svislou izolaci, DRŽTOFEST TH pro mechanické kotvení a síť s drátem 2 mm pro upevnění kotev. Dlouhodobá ochrana zdiva vyžaduje i vhodné kotvení pomocí malt DRŽTOFEST TH, chemických kotev a sítě v osnově 40/40 mm.

Bezepečnost a konstrukční detaily opěrných zdí ze ztraceného bednění

Opěrná zeď je spolehlivým podpůrcem, která každý den udržuje stabilitu svahu a brání jeho posunu. Představuje klíčový prvek pro udržení stability terénu a je nutné věnovat pozornost hydroizolaci a správnému odvodnění. Příprava a statický návrh jsou rozhodující pro zajištění bezpečnosti konstrukce, zvláště u větších a výškově náročnějších zdí.

Mezi časté chyby patří špatný výběr velikosti ztraceného bednění, špatné vyrovnání řad tvárnic, nedostatečné upěchování betonu a nevhodný návrh výztuže. Při výběru rozměru tvárnic 15 cm až 50 cm a použití 25-30 cm běžně postačuje, avšak nezanedbat vyrovnání první řady a použití správné výztuže s odpovídající průměrovou dimenzí roxorů (6-12 mm podle únosnosti) a kvalitní zastrkání a zatečení betonové směsi do všech vrstev.

Praktický přístup k ztracenému bednění a izolaci kámen-zdivo

Pokud dochází k poškození omítky nebo výkvětům na opěrné zdi se ztraceným bedněním, zejména při pronikající vlhkosti, je nutné řešit hydroizolační vrstvu a její doplnění mechanickým kotvením a textilií s geotextilií. Hydraulické tlakové působení a difúze vlhkosti vyžaduje vypracování vhodné horizontální i vertikální hydroizolace, a to zejména v kontaktu se štípaným kamenem.

Vhodnost technických řešení jako nátěry LEPENKY V KÝBLU či malty VODOTĚS s mechanickým kotvením a síťí ukazuje, že existují diferencovaná řešení na míru pro různé podmínky, včetně kamenných obkladů a potřeby kotvení pro zajištění přilnavosti ve svislých plochách.

Praktické doporučení pro stavbu opěrné zdi se ztraceným bedněním

1. Před stavbou proveďte hydrogeologický průzkum (HGP) a stanovte hladinu podzemní vody, aby bylo možné volit drenážní systém a spád zdi.
2. Navrhněte správnou vodorovnou izolaci mezi základovým pásem a prvním šárem a zvažte i izolaci pod pohledovou výškovou hladinou.
3. Realizujte drenážní systém: perforovaná trubka, štěrk, geotextilie, a případně prohloubený výkop pro zlepšení odtoku.
4. Použijte správné materiály pro hydroizolaci (např. HYPERDESMO PB), a nastavte správnou tloušťku vrstvy pro VODOTĚS či jiné vhodné malty.
5. Dbáte na správné založení a vyrovnání první řady ztraceného bednění, volte vhodný průřez tvárnic a dodržujte doporučené vzdálenosti a výšku výztuže a armatury.
6. Nezapomínejte na suchou montáž Stavoblocku: dutiny vyplněné kamenivem umožní lepší drenáž a stabilitu.
7. Při opravných pracích na kámen-zdivo zvažte kombinaci nátěru LEPENKA V KÝBLU s hydroizolační vrstvou VODOTĚS a mechanickým kotvením.

Často kladené dotazy a praktické poznámky

Jaká je optimální šířka tvárnic pro ztracené bednění? Doporučuje se výběr 25-30 cm, ale volba by měla vycházet z projektových výpočtů a statického návrhu.

Má smysl používat odvodnění za celou výšku zdi? Ano, pokud je konstrukce navržena pro daný typ zeminy, a zohledněn je horizontální drenážní systém.

Rovněž doporučené komponenty a jejich role

• Roxory - kotvení do podkladu pro mechanickou stabilitu; výběr průměru 6-12 mm dle nosnosti konstrukce.
• DRŽTOFEST TH - kotevní malta pro kotvy a pevné ukotvení sítě.
• Geotextilie a štěrkové vrstvy - ochrana drenáže, filtr a prevence ucpání.
• HYPERDESMO PB - jednosložková a dvousložková membrána pro svislou i vodorovnou izolaci a ochranu proti vlhkosti.
• VODOTĚS - hydroizolační malta pro horizontální vrstvy a zajištění adhezivity k podkladu.

Opěrná zeď je klíčovým prvkem pro udržení stability svahu a prevenci sesuvu. Je nutné zajistit správný statický návrh, kvalitní vyztužení a důslednou hydroizolaci s adekvátním odvodněním, aby byla konstrukce dlouhodobě spolehlivá.
