Izolace kourovodu a dřevostavba: bezpečnost, instalace a nejlepší praktiky

Při posuzování spalinových cest v dřevostavbách nebo v budovách s dřevěnými stropy je nutné věnovat pozornost nejen vlastnímu provedení komína, ať keramického nebo kovového, ale také kouřovodům a vlastním tepelným zdrojům, které mohou být také příčinou požáru v budově. Bezpečnostní normy a vzdálenosti od hořlavých materiálů uvádí ČSN 73 4201: Komíny kouřovody - Navrhování, provádění a připojování spotřebičů paliv, že kovové kouřovody přirozeně větrané v teplotní třídě rovné nebo vyšší než T200 musí být instalovány ve vzdálenosti nejméně trojnásobku jejich jmenovitého průměru od hořlavého materiálu (materiál reakce třídy na oheň B, C, D, E a F podle ČSN EN 13501-1).

Tato vzdálenost nesmí být menší než 375 mm. Toto ustanovení se týká neizolovaných kovových kouřovodů určených obvykle pro odvod spalin spotřebičů na pevná paliva, například krbová kamna v rodinném domě. Předepsané vzdálenosti se týkají nejen svislé vzdálenosti vodorovné části kouřovodu od dřevěného stropu, ale také vodorovné vzdálenosti svislé části kouřovodu od dřevěné nebo dřevem obložené stěny.

Izolované a neizolované kouřovody

Pokud se použije kouřovod izolovaný a opatřený kovovým pláštěm, používají se obvykle prvky vícevrstvého kovového komína. U delších kouřovodů vedených prostorem místnosti je nutné brát v úvahu povrchovou teplotu kouřovodu, kde by mohlo dojít k bezprostřednímu dotyku jeho povrchu. Povrchové teploty jsou uvedené v ČSN EN 15287-1 a zohledňují maximální přípustné vnější teploty pro náhodný kontakt s hořlavým materiálem.

Vzhledem k vysoké výstupní teplotě spalin se často na kouřovodech provádí izolace a kvůli zvýšení účinnosti topných těles a lepšímu spalování je vhodné provést i utěsnění kouřovodu. Někdy je také nutné tlumit zvukové vibrace, které jsou kouřovodem přenášeny z kotle až do komína.

Izolace krbů a teplovzdušných rozvodů

Další problematikou jsou otevřené a uzavřené krby, postavené individuálně či neodbornou firmou. Při stavbě krbů platí ČSN 73 4230:2013 Krby s otevřeným a uzavíratelným ohništěm. Často se nedodržuje provedení podle normy: nad teplovzdušnou komorou není vytvořena izolační komora a v uzavřené části teplovzdušné komory vzniká vysoká teplota, která může způsobit samovznícení hořlavé konstrukce stropu. Druhým problémem je bezpečné provedení teplovzdušných rozvodů.

Teplota spalin v kouřovodu krbové vložky se pohybuje kolem 250-350 °C, může být ale i 450 °C. Teplota u teplovzdušných rozvodů běžně převyšuje 130 °C. Špatně provedená teplovzdušná komora, absence izolační komory a nekvalitní teplovzdušné rozvody mohou vést k požáru dřevěného stropu. Proto je důležité věnovat pozornost nejen samotnému kouřovodu, ale i způsobu jeho vedení a odvodu spalin.

Materiály pro izolaci kouřovodů a komínů

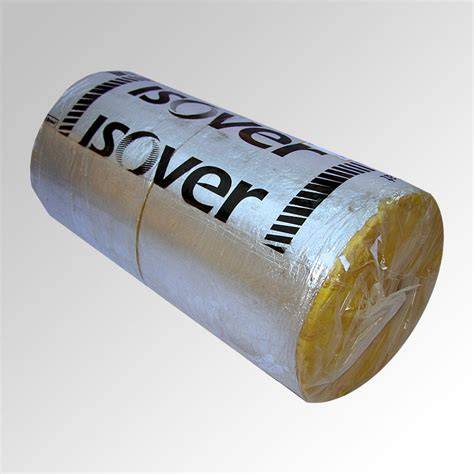

Minerální vata (kamenná a skelná) je určena k izolaci komínů a kouřovodů; izolace má často zářezy pro snadné usazení kolem komínových vložek. Pro izolaci kouřovodu lze využít izolaci Insulfrax ve formě rohoží; pro izolaci komínů, vedení a potrubí se používá Insulfrax LTX Blanket, která zajišťuje udržování prostředí na požadovaných teplotách. BIO varianta znamená biologicky odbouratelný keramický materiál s obsahem Silcawool, který nabízí výbornou tepelnou a mechanickou stabilitu.

Tento materiál má široké využití a díky Silkcwoolu je možné rohože ohýbat při zachování pevnosti a nehořlavosti. Pro zaizolování kouřovodu se volí obvykle silnější izolace, aby nedošlo k sesedání materiálu vlivem odpařování pojivového materiálu. Izolace z kamenné vlny má bod tání vyšší než 1000 °C; skelná vata měkne při vyšších teplotách a není určena k izolaci komínů či kouřovodů.

Instalace izolace kouřovodu

Prvním krokem je navržení vhodného materiálu s ohledem na typ komínu a kompatibilitu s návaznými prvky. Je důležité znát výšku komínu, teplotu spalin, hmotnostní tok spalin a další parametry, a poté zvolit konkrétní izolační materiál a vypočítat potřebné množství. Izolace bývá obvykle tloušťky 40 mm. Po zaizolování následuje zkouška. Pro utěsnění kouřovodu lze použít kominické sklotextilní šňůry, které jsou dostupné i v samolepicí formě. Slouží jako těsnění a vymezení dilatací pro kamna i krby; konce šňůr lze zabezpečit páskami a speciálními lepidly. Pro údržbu kouřovodu je nutné zachovat možnost rozebrání a demontáže kouřovodu.

Budování kouřovodu v dřevěné stěně

V chladnějším období často vyráží rekreační uživatelé do chat a srubů. Celodřevěné objekty se snadno vytápějí, a pokud nebyl původně postaven komín, může být vybudování kouřovodu v dřevěné stěně vhodnější než klasický komín, samozřejmě s dodržením všech bezpečnostních předpisů. Nutná je 100 mm vrstva nehořlavé tepelné izolace kolem kouřovodu. Kouřové trubky mají průměr obvykle 100-120 mm, a proto se vejdou do osinko-cementové trubky o vnitřním průměru 150 mm (nebo 200 mm pro větší clearence). Vysvětlíme postup: vyložení otvoru truhlíkem, vymazávka z kamnářské hlíny či šamotu, antikorozní nátěry a následné uzavření krycími deskami; prostor mezi trubkou a stěnou vyplníme tepelnou izolací a zvenku i zevnitř nasadíme ozdobné růžice. Důraz je kladen na to, aby stěna nebyla navlhčená a aby kůrovcová či jiná hrozba nebyla povolována působením vlhkosti. Příslušná konstrukce zabraňuje vznícení stěny a zabraňuje kontaktu s hořlavým materiálem.

Pokud máte prostup kouřových trubek v chatě vyřešen takto, nemůže se stěna vznítit. Je nutné nepoužívat do ruda rozpálená kamna obložená sušícím se dřevem a papíry na podpal. V tabulce komponenty - rozměry a poznámky je uvedeno několik klíčových částí instalace.

Izolace dřevostaveb - obecné zásady

Správná izolace je klíčová pro tepelný komfort, energetickou úsporu a dlouhou životnost stavby. Dřevostavby vyžadují pečlivě navržené vrstvy pro difuzi, parozábranu a větrání. Základní typy izolací vhodné pro dřevostavby zahrnují minerální vatu (kamennou i skelnou), celulózovou izolaci, dřevovláknité desky a konopnou izolaci. Foukaná izolace je vhodná pro těžce dostupná místa, a pro difuzně otevřené konstrukce se doporučují přírodní materiály jako celulóza nebo dřevovláknité desky; pro difuzně uzavřené konstrukce jsou vhodné minerální izolace s parozábranou.

Krok za krokem: Jak izolovat dřevostavbu

• Plánování a návrh izolace: vytvořit skladbu stěn, stropů a podlah s ohledem na typ konstrukce, požadovaný tepelný odpor a difuzní vlastnosti. Využít projekční a energetické odborníky.
• Příprava konstrukce: suchá, rovná a bez poškození; impregnace proti škůdcům a houbám; těsnost spojů a prostor pro izolaci.
• Instalace izolace do stěn: vložení mezi sloupky, důraz na těsnost a zabudování parozábrany a větrací mezery.
• Izolace stropů a podlah: foukaná celulóza nebo minerální vata do stropních dutin, kročejová izolace a parozábrana; vícevrstvé podlahy pro lepší akustiku.
• Izolace střechy: šikmé střechy - mezi a pod krokvemi; ploché střechy - foukaná izolace nebo desky; parozábrana a větrací mezera.
• Časté chyby: špatná instalace parozábrany, nedostatečná tloušťka izolace, tepelný most, nevhodné materiály. Vždy používejte certifikované materiály a nechte si zkontrolovat návrh odborníkem.
• Údržba a kontrola izolace: pravidelné kontroly vlhkosti, revize parozábrany a teplotních rozdílů; opravy co nejdřív.

Komíny v novostavbách a při rekonstrukcích

V novostavbách se nejčastěji instalují prefabrikované dvojstěnné komíny s izolací mezi vnitřní nerezovou vložkou a vnějším pláštěm; při rekonstrukcích se často volí izolované vložky do stávajícího tělesa. Zvláštní pozornost vyžadují střešní průchodky, kde izolace musí plynule navazovat. Doporučuje se použití speciálních komínových prostupů s integrovanou izolací.

Časté chyby při instalaci zahrnují nedostatečné utěsnění spojů, stlačení izolace v ohybech a nesprávné napojení na topidlo. Vysoké teploty spalin vyžadují izolaci kouřovodu a tlumení zvukových vibrací, které se šíří do komína. Pro tyto účely slouží tepelné izolační roury, izolační fólie, kominické sklotextilní šňůry a izolace rohože. Jednou z možností je Insulfrax a Insulfrax LTX Blanket; BIO varianta je ekologická a obsahuje Silcawool s vysokou stabilitou.

V moderních stavebních projektech s velmi nízkou spotřebou tepla dnes často vznikají domy bez klasického komínu; dodatečnou instalaci řeší mnoho stavebníků, včetně dřevostaveb. Z hlediska funkčnosti lze tlačově uzavřené spotřebiče umístit prakticky kamkoliv, avšak prostupy obvodovým pláštěm a střechou jsou limitujícími faktory. Systémy požárně bezpečnostních izolačních šachet se v západní Evropě používají již několik desetiletí a zajišťují tlakovou těsnost a požární bezpečnost. Na trhu jsou k dispozici nerezové komínové systémy Schiedel Kerastar, ICS a Permeter s různými variantami plášťů a vložek, které umožňují horní či zadní připojení spotřebiče.

Schiedel Kerastar nabízí keramickou vložku a minerální rohož izolaci o tloušťce 60 mm, plášť z nerezové ocele a vysokou odolnost vůči teplotám. Výhodou je, že vnitřní keramická vložka odolává vlhkosti a vyhoření a umožňuje napojení všech typů spotřebičů na různé druhy paliv. Pro exteriérové instalace je nutné zohlednit výšku sopouchu a případnou nutnost přizpůsobení kouřovodu. Nadále doporučujeme nejdříve vybrat spotřebič a na jeho základě realizovat komín, aby bylo zajištěno bezpečné napojení a vzduchotěsnost.

Ve spolupráci s odborníky lze zajistit kompletní řešení - například systém SAVE ENERGY pro šachty a prostupy, který je certifikovaný a umožňuje rychlou, bezpečnou montáž bez zásadních stavebních zásahů.
