Instalace nehořlavého kabelu pod omítkou: bezpečné a efektivní řešení pro domovní i průmyslové prostory

Mezi úložný materiál patří široké spektrum výrobků, jako jsou drátěné nebo parapetní žlaby, instalační krabice, podlahové přechodové lišty i lišty na kabely. Ukládání kabelů jsou způsoby uložení trvale instalovaných kabelových vedení v budovách. Způsoby uložení kabelů jsou efektivní u silových kabelů nízkého napětí (230/400V 50Hz), datových i telekomunikačních kabelů. Ostatně tyto druhy kabelů jsou často vedeny společně.

Také při samostatném uložení datových a telekomunikačních kabelů se používají stejné techniky i stejný pomocný materiál. Se způsobem uložení kabelů souvisí také montáž elektroinstalačních přístrojů, jako jsou zásuvky, vypínače a rozvaděče, které jsou kabely propojeny.

Hlavní metody uložení kabelů

1. Vedení kabelů pod omítkou - skryté, ale náročnější řešení. Vedení po dokončení omítky není viditelné a proces zahrnuje návrh trasy vedení, vyřezání drážek, uložení kabelů a zazdění omítkou. Používají se silové kabely s dvojitou izolací, typicky CYKY, které se dodatečně tahem zatahují do ohebných plastových trubek. Tento způsob se často používá pro uložení datových a telekomunikačních kabelů. Výhody zahrnují estetiku a trvalé řešení, nevýhody vyšší pracnost a nutnost odborné montáže.
2. Kabelové lišty - flexibilní a rychlé řešení. Lišty se připevňují k stěně, do nich se vkládají kabely a zakrývají víkem. Výhodou je jednoduchá montáž a snadná údržba, nevýhodou jejich viditelnost a nižší ochrana vůči poškození. Praktické použití zahrnuje dodatečné vedení v prostorách a případy, kdy není žádoucí zásah do zdiva.
3. Další typy a specifika - uložení v pevných trubkách, uložení v kabelových žlabech, uložení na kabelových žebřících a uložení v sádrokartonových příčkách a podhledech. Upevnění trubek se provádí pomocí příchytek, ohyby trubek lze řešit tvarovkami, a u žlabů se kabely vedou na výložnících, konzolách či závěsech. Žlaby usnadňují odbočování a chlazení, ale mohou zvyšovat prašnost a neumožňují elektromagnetické stínění. Žebříky umožňují vést velké množství kabelů v průmyslových areálech i ve stoupání.
4. Podlahové a podomítkové řešení - podlahové krabice a zabetonované krabice. Podlahové krabice bývají pevně ukotvené v podlahových deskách a mohou obsahovat silové, datové i sdělovací zásuvky. Před nalitím poslední vrstvy betonu se osazují trubky a základové krabice. Pokud se používají, víka bývají voděodolná či upravená pro vložení podlahových krytin.
5. Přípojnicový rozvod - třídí a rozvádí třífázové proudy na velké proudy ve výrobních areálech. Rozvod je upevněn pod stropem, kabely vedou z odbočných skříněk a mohou být vybaveny pojistkami, vypínači či jinými prvky. Výhodou je možnost instalace při stavbě budovy a dodatečné odbočky při definitivitě provozu strojů.

Bezpečnost a normy při elektroinstalaci

Elektrická vedení musí být provedena tak, aby nevznikalo nebezpečí úrazu elektrickým proudem, poškození vedení, přetížení vodičů a požáru. Při kladení do požárních stropů je nutné dbát příslušných norem (ČSN 73 0802) a stavebních úprav pro uložení vedení. Vedení uložená do drážek musí být chráněna a při mytí podlah musí být vyrovnávací vrstvy dostatečné, aby nedošlo k trhlinám. Zásahy do elektrické instalace jsou riskantní a laikům jsou zakázány.

Detaily k instalaci pod omítkou a sádrokartonu

Kabely s měděnými jádry jsou samozhášivé a mohou být upevněny přímo na dřevo. Pro rozvaděčové kabeláže se používají jednožilové vodiče H05V-K/H07V-K s průřezy 0,5-10 mm2; pro silové rozvody mohou být použity i větší průřezy. Datové kabely se pod omítku ukládají s ohledem na souběh s jinými kabely a často používají „husí krky“ pro snadnou výměnu. Při práci v sádrokartonových příčkách je důležité počítat s chlazením kabelů a volit průřezy odpovídající zatížení. Krabice drží šroubovací příchytky a musí být plynotěsné. V místnostech sádrokartonových podhledů se nejčastěji vedou přívody ke svítidlům.

V dřevostavbách a v objektech s dřevěnými prvky se používají odstupné příchytky, svorky a plechové pásky k upevnění kabelů. Kabely s měděnými jádry jsou samozhášivé a lze je ukládat i do vyfrézovaných nebo vyvrtaných drážek ve dřevě; ale je třeba počítat s nižším chlazením a v případě krabic s vypínači je nutné instalovat nehořlavé podložky. Pro kamenné průchody lze kabely chránit plastovými pancéřovými trubkami a pečlivě zvažovat úbytky napětí.

Datové kabely a moderní řešení

Datové kabely pod omítku mohou být ukládány, ale vyžadují kabely se zesílenou izolací a vhodný způsob souběhu s silovými kabely. CAT5e a další kategorie zvládnou rychlé sítě; existují inovace v oblasti kabelových vývodů a EMC stínění, jako je SKINTOP BRUSH ADD-ON z poniklované mosazi pro lepší stínění v rozvaděčích. S rozvojem techniky je možné kombinovat plastové vývodky s ochranou stíněním dle EMC standardů.

Vhodnost jednotlivých řešení se liší podle typu objektu, rozpočtu a estetických požadavků. Tip: kombinace obou metod - hlavní rozvody pod omítkou a doplňkové v lištách - bývá často ideálním řešením.

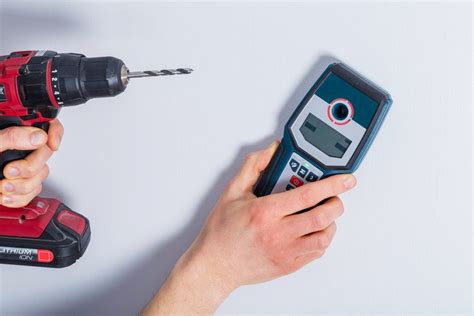

Lokalizace kabelů pod omítkou

Lokalisace kabelů pod omítkou bývá důležitá při velkých rekonstrukcích, kdy chceme zasáhnout do stávající elektroinstalace co nejopatrněji. Hledače zahrnují infrakameru, infrateploměr a detektor kovů. Při hledání kabelů v deskách může být obtížné určit jejich polohu a vyžaduje pečlivý postup a vhodné nářadí pro minimalizaci poškození.

Je důležité chránit volné konce vodičů během stavebních prací a zajistit, aby výstupy byly bezpečné a nepoškozené.

Přehled praktických řešení a příkladů

• Praktický příklad instalace pod omítkou při rekonstrukci bytu ukazuje, že kabely vedené pod omítkou mohou poskytnout moderní vzhled s nižším vizuálním rušením a s dlouhodobou spolehlivostí.
• Přehledná alternativa - kabelové lišty - se užívá v kancelářských budovách pro rychlou a flexibilní instalaci bez zásahu do zdiva.

Speciální poznámky k instalaci v různých prostředích

Při plánování elektroinstalace v rodinném domku, zejména při rekonstrukci komínu a instalaci kachlových kamen, je klíčové správné uložení elektroinstalace pod omítku. Kabely CYKY a UTP vyžadují specifické podmínky pro chlazení a souběh s ostatními kabely. Datové kabely jsou vhodné pro budoucí rozšíření sítě a snadnou výměnu v případě potřeby.

Ve výsledku je důležité zajistit bezpečnost, spolehlivost a estetiku řešení. Při rozhodování mezi pod omítkou a lištami je nutné zohlednit typ objektu, rozpočet, estetiku a budoucí změny.

Návod na základní rozhodovací proces

Mezi hlavní kritéria patří:

• Typ objektu a účel prostor
• Požadovaná estetika a vizuální čistota interiéru
• Možnost budoucích změn a rozšíření kabeláže
• Rozpočet a časová náročnost instalace

Tabulka srovnání dvou hlavních metod
