Od zpracování základního výpočtu spotřeby materiálu až po řešení odvodu spalin komína, tedy ve všech fázích stavby se mohou stavebníci z cihelného systému HELUZ spolehnout na pomoc odborníků a technických poradců.
Spolupráce statika, architekta a zpracovatele nosných konstrukcí
Ideální stav projektování je, když projektant architektonicko-stavební části dokumentace spolupracuje se zpracovatelem stavebně konstrukční části již při vytváření základní půdorysné dispozice.
Preferujeme, aby statickou část celého projektu „zajišťoval“ jeden projektant (statik), který je seznámen podrobně s celým projektem a který svým konkrétním statickým výpočtem prokáže, že konstrukce objektu zajistí přenesení všech vnějších sil působících na objekt tak, aby bylo veškeré zatížení bezpečně převedeno shora dolů až do základů.
Např. podle zadané tloušťky a typu zdiva jsou programem interaktivně nabízeny typy cihel, jejich pevnostní třídy, způsob zdění a z toho vyplývající materiálové charakteristiky zdiva. Výběr jednotlivých prvků je přehledný, a to z roletového menu, které se přizpůsobuje již vybraným hodnotám.
Pro zpracování statického výpočtu zdiva, překladů a stropů máme připravené pomůcky v Excelu, kde jsou zautomatizované výpočty podle normových vzorců, a to včetně doplňujících informací či vstupních předpokladů pro navrhování. Tyto pomůcky usnadňují navrhování nosných stěn HELUZ a tloušťky stropu MIAKO či posouzení únosnosti konkrétních panelů.
Kladečský plán stropů a jeho význam pro statiku
Zpracování kladečských plánů stropů je jednou ze služeb, které se statikou souvisejí. HELUZ nabízí projektantům návrh kladečského plánu stropů MIAKO nebo panelů HELUZ, které umožní odhadnout tloušťku stropu na konkrétní rovnoměrné zatížení a vzít v úvahu i liniové zatížení od příček vyššího patra.
Pokud jsou v projektu navrženy svislé nosné konstrukce vyššího patra na svislých nosných konstrukcích nižšího patra a jsou navržené nosné stěny okolo schodiště, pak kladečský plán zpravidla postačí a se spojením výše popsaného programu pro návrh tloušťky stropu MIAKO se stává součástí statického výpočtu celého objektu.
Výstup z programu pro návrh tloušťky stropu lze vložit jako přílohu do statického výpočtu. Někdy je zapotřebí nad dispozicí přenést další zatížení od navazujících nosných konstrukcí a konstruktéři navrhnou řešení i pro toto zatížení, např. sloupky krovu či nosné zdivo horního patra.
Atypické zatížení a spolupráce hlavního projektanta
Pokud připadá na projektovou dispozici větší množství atypických řešení, upozorní naši konstruktéři projektanta poznámkou v kladečském plánu, že toto není řešení typové a je nutné na základě individuálního statického výpočtu posoudit vyhovující na konkrétní zatížení. Statické posouzení těchto „atypických“ řešení již není součástí našeho návrhu stropu a měl by jej zpracovat hlavní zodpovědný projektant za stavebně konstrukční část (statik).
Projekty mají velmi různou kvalitu a úroveň zpracování. Když technik či referent zjistí nesrovnalosti, obrátí se na projektanta s dotazem, zda má svůj návrh technického řešení ověřený a zda se týká statiky, tepelné techniky či akustiky.
Nová maltová a stavebně-technická zázemí HELUZ
V areálu Střelnice Šindlovy Dvory představila HELUZ svou novou silikátově-disperzní zdicí maltu HELUZ SIDI.
Společnost HELUZ nezpracovává statické výpočty na celé objekty, ale individuálně může projektantům pomoci s posouzením nosných stěn, překladů nebo při návrhu stropů, a to jako službu zpoplatněnou. Cena, rozsah a podrobnost úrovně zpracování dokumentace bývají domluveny před zahájením prací.
3D projekční SW a HELUZ IFC pro výkaz výměr
Nové cihlové stavby je normální stavět bez dodatečné vrstvy tepelné izolace; ta jen zdržuje a prodražuje výstavbu. Dnes je standardem navrhování domů ve 3D projekčních SW, které slouží mimo jiné i k vizualizaci domu.
HELUZ IFC je služba, která u žádosti o výpočet spotřeby materiálu doplňuje možnost zaslání projektů ve výměnném formátu IFC. HELUZ IFC umožňuje do žádosti o výpočet spotřeby materiálu přiložit IFC soubor, na základě kterého jsme schopni zpracovat přesný výkaz výměr HELUZ.

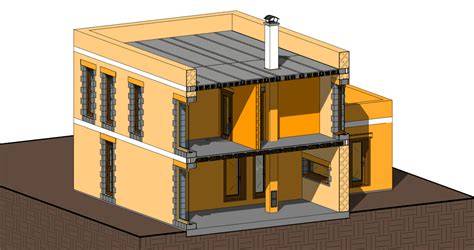

Díky informačnímu (BIM) modelu stavby a našem internímu SW Cihla 4.0 dokážeme díky automatizovanému procesu rychle a přesně zpracovat výkaz výměr pro daný objekt. V rámci této služby nabízíme detailní analýzu a vyhodnocení zaslaného IFC modelu prostřednictvím HELUZ IFC.
Abychom získali maximální přesnost výpočtu spotřeby materiálu z poskytnutého IFC modelu, je třeba dodržet určitá pravidla již v průběhu tvorby modelu. Základní pravidla pro tvorbu BIM modelu pro HELUZ IFC zahrnují kompletnost a správnost geometrie užitých materiálů a vlastností všech prvků v modelu a zajištění souladu s budoucí fyzickou stavbou.
Mezi technické podklady HELUZ patří BIM knihovny a doplňky pro BIM SW (HELUZ IFC, doplněk HELUZ pro REVIT, BIMTech Tools). Doplněk BIMTech Tools (ArchiCAD, REVIT) - doplněk s knihovnami HELUZ včetně správné definice materiálu zaručuje správnou definici materiálu pro výpočet IFC; např. materiál „Keramické zdivo“ či „Zdivo“ musí mít jasně definovaný název jako „HELUZ UNI 30“.
Je důležité zajistit správnou geometrie a napojení prvků ve vašem IFC modelu. Správné nastavení IFC exportéru je klíčové pro identifikaci prvků v IFC modelu; nevhodně nastavené mapování může způsobit problémy při čtení modelu ve IFC čtečce. Doplněk HELUZ IFC zaručuje správný export IFC a automaticky optimalizuje export dle našich standardů.
Pokud není doplněk použit, je nutné dodržet body pro nastavení IFC exportéru projekčního SW - ty jsou uvedeny v manuálu HELUZ IFC, dostupném na Selektoru konstrukcí v sekci BIM.
Kontrola a zasílání IFC modelu
Před odesláním IFC modelu do HELUZU doporučujeme důkladně zkontrolovat export a odhalit skryté geometrické vady, které mohou ovlivnit výkazy materiálu a kalkulace. Kontrolu lze provést v IFC čtečkách jako BIMVision nebo OpenIFCViewer. Pokud používáte ArchiCAD nebo REVIT a doplněk HELUZ IFC, lze kontrolu provést v rámci procesu odeslání IFC do HELUZU.
Možnosti zaslání IFC souboru do HELUZU: formou doplňku HELUZ IFC, formou formuláře Výpočet materiálu na webových stránkách HELUZ s vložením IFC souboru, nebo prostřednictvím Partnerského portálu.
Doplňkové informace: HELUZ IFC má velký potenciál posunout projektování na vyšší úroveň a představuje konkurenční výhodu. Doplněk HELUZ IFC je dostupný pro ArchiCAD a REVIT a zaručuje správný export IFC; bez doplňku je nutné splnit požadavky z manuálu HELUZ IFC.
Materiálové a tepelně-technické parametry
Konstrukce či výrobky lze filtrovat podle přednastavených hodnot. Hodnoty součinitele prostupu tepla „U“ zdiva z cihel určených pro jednovrstvé zdivo jsou uvedeny s tepelněizolační omítkou a vyzděných na maltu SB C (broušené cihly) či tepelněizolační maltu (nebo broušené/neudrobené cihly).
Praktické shrnutí pro projektanty a realizátory
- Statické výpočty a posouzení nosných stěn a stropů jsou dostupné jako služba na vyžádání, s domluvenou cenou a rozsahem.
- HELUZ nabízí podporu při zpracování kladečských plánů stropů a jejich začlenění do statického schématu projektu.
- HELUZ IFC zrychluje a zpřesňuje výkaz výměr díky BIM modelu a automatizovanému procesu ve spojení s Cihlou 4.0.
- Správná definice materiálů v BIM modelu (např. HELUZ UNI 30) je klíčová pro přesnost výpočtů a výkazů.
