Heluz 30 součinitel zvukové izolace: detailní pohled na akustiku a efektivitu vyzdívek HELUZ AKU KOMPAKT 21 a HELUZ AKU Z 17,5

Společnost HELUZ se v posledních letech zaměřuje na zvýšení komfortu bydlení nejen z hlediska tepelněizolačních vlastností, ale i v oblasti akustiky. Cihla HELUZ AKU KOMPAKT 21 broušená zvukově izoluje a redukuje přenos konstrukčního hluku. HELUZ AKU KOMPAKT 21 broušená pro vyzdívky nenosných stěn je složena ze dvou cihelných tvarovek spojených přes minerální vlnu, která má vynikající akustické vlastnosti.

Oproti klasickým cihelným materiálům má HELUZ AKU KOMPAKT 21 broušená řadu technických zdokonalení, nejen že zvukově izoluje (vzduchová neprůzvučnost Rw=57 dB), ale má lepší i tepelněizolační vlastnosti. Svojí štíhlejší konstrukcí vytvoří HELUZ AKU KOMPAKT 21 větší užitný prostor a tím umožní dosáhnout vyšší užitné plochy v rámci bytu. i

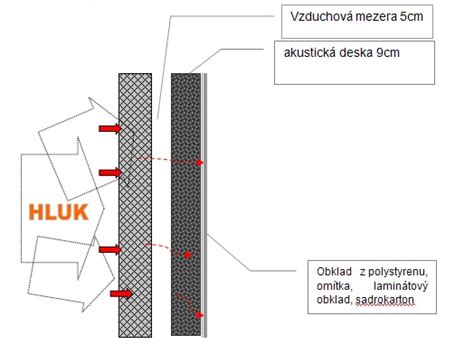

Díky unikátní konstrukci cihelného bloku pro vnitřní zdivo - dvě tvarovky spojené minerální vlnou - je u cihly HELUZ AKU KOMPAKT 21 broušená dosaženo ekvivalentu chování dvojité konstrukce. Dochází tedy kromě výborné zvukové izolace zároveň k významné redukci přenosu konstrukčního hluku (např. eliminace zabouchnutí dvířek zavěšené skříňky na zdivu). Dělicí stěny mezi dvěma byty lze zhotovit suchou technologií pomocí tenkovrstvého PU lepidla (HELUZ pěny) a přitom dosáhnout lepšího výkonu zvukové izolace oproti současně nabízeným AKU blokům, a to při úsporné šířce pouhých 21 cm.

Menší tloušťka stěny o 4 cm oproti tradičnímu řešení šetří zastavěnou plochu a tím umožní dosáhnout vyšší užitné plochy v rámci bytu. Jak už bylo řečeno, toto „zeštíhlení cihly“ ocení zejména investoři bytových domů. S cihlou HELUZ AKU KOMPAKT 21 broušená získají na stejné půdorysné ploše více metrů užitné plochy. HELUZ AKU KOMPAKT 21 broušená je určena pro vyzdívky nenosných stěn (Zdroj: HELUZ) a má šířku pouhých 21 cm (Zdroj: HELUZ).

Výrazně lepší jsou i tepelněizolační vlastnosti stěny z cihel HELUZ AKU KOMPAKT 21 broušená, než má tradiční řešení z AKU cihel. O 45 % lepší součinitel tepelné vodivosti a součinitel prostupu tepla podstatně omezí unikání tepla z vytápěného bytu k „šetřícímu sousedovi“ a do chladnějších prostor (chodby a schodiště) a přispívá k úsporám energie uživatelů vytápěných bytů. i

Nosný cihelný blok HELUZ AKU Z 17,5 broušená se uplatní jako nosné akusticky dělicí stěny řadových domů. Cihelný broušený akustický blok HELUZ AKU Z 17,5 je určený pro nosné i nenosné zdivo s požadavkem na větší zvukovou izolaci. Zdivo vyniká také velmi dobrou tepelnou akumulací, která má příznivý vliv na vnitřní teplotní stabilitu, což oceníme zejména v pasivních a nízkoenergetických stavbách.

Zdivo oboustranně omítnuté vápenocementovou omítkou tloušťky 15 mm má laboratorní vzduchovou neprůzvučnost Rw = 51 dB, což je nadstandardní hodnota vzhledem k malé tloušťce zdiva vyzděného na maltu pro tenké spáry. Stěna splňuje požární odolnost REI 120 DP1. Tyto vlastnosti dovolují široké využití v praxi, např. pro zdivo v administrativních budovách mezi kancelářemi nebo v bytových domech pro obezdívání instalačních a výtahových šachet, pro příčky v bungalovech a pro jiné konstrukce vyžadující zvýšený požadavek na zvukovou izolaci. Dále můžeme zdivo využít jako dvouvrstvou konstrukci v nosných akusticky dělicích stěnách řadových rodinných domů a rodinných dvojdomů.

Podle normy ČSN 73 0532 pro dělicí stěny řadových domů je nutné splnit hodnotu vážené stavební vzduchové neprůzvučnosti Rw = 57 dB. Tyto hodnoty snadno dosáhneme právě zdvojením konstrukce z cihel HELUZ AKU Z 17,5 broušená se separační vložkou z minerální vlny s OH ≥ 100 kg/m³ a celkové tloušťky 20 až 100 mm. Hodnoty zvukové izolace z dvojitých stěn z cihelných bloků HELUZ AKU Z 17,5 broušená zjištěné na základě měření ve zkušebně TZÚS, s. p., nalezneme v tabulce. Měřením bylo potvrzeno, že dvojitá konstrukce z těchto cihel při použití vložky z minerální vlny min. tloušťky 20 mm pro splnění požadavku dělicí stěny řadových domů Rw = 57 dB dosahuje rezervy větší než 10 dB.

Uložení stropních nosníků na HELUZ AKU Z 17,5 broušená (Zdroj: HELUZ)

Tabulka: Hodnoty zvukové izolace z dvojitých stěn z cihelných bloků HELUZ AKU Z 17,5 broušená

2x HELUZ AKU Z 17,5 broušená, každá stěna s jednostrannou omítkou tl. 15 mm a s vložkou z minerální vlny tl. 20 mm Rw = 68 dB

2x HELUZ AKU Z 17,5 broušená, každá stěna s jednostrannou omítkou tl. 15 mm a s vložkou z minerální vlny tl. 40 mm Rw = 73 dB

2x HELUZ AKU Z 17,5 broušená, každá stěna s jednostrannou omítkou tl. 15 mm a s vložkou z minerální vlny tl. Publikováno: 3. 4.

Návrh a praktická aplikace v různých typech konstrukcí

Dosažení dobrých parametrů vnitřního prostředí budovy je zcela zásadní pro pohodu užívání budovy, protože přibližně 80 % času života strávíme uvnitř budov. Vnitřní prostředí budovy ovlivňuje zdravotní stav člověka - jeho fyzickou i psychickou stránku. Pro návrh budovy by mělo hrát splnění dobrých parametrů vnitřního prostředí, tzv. mikroklimatu, hlavní roli.

Obecně o vzdušné neprůzvučnosti a vlivu hluku na zdraví je shrnuto, že hluk negativně ovlivňuje lidské zdraví a to jak krátkodobě, tak i dlouhodobě. Ochrana proti hluku v budovách je v ČR zakotvena ve stavebním zákonu, vyhlášce, zákonech a nařízení vlády. Konstrukce budov chrání uživatele před účinky hluku z vnějšího prostředí budovy a samozřejmě před účinky hluku mezi jednotlivými prostory uvnitř budovy. Požadavky na zvukovou izolaci jednotlivých typů konstrukcí udává ČSN 73 0532.

Podle typu domu lze konstrukce rozřadit na samostatně stojící rodinný dům, řadový dům, bytový dům a ostatní stavby. U rodinných domů se zvuková izolace v praxi příliš neřeší, ale i zde může nastat situace s více bytovými jednotkami. Podle normy ČSN 73 0532 je požadavek na dělicí stěnu mezi dvěma místnostmi R’w = 42 dB, mezi byty v bytovém domě R’w = 53 dB a mezi domy řadovými R’w = 57 dB. Pro navrhování každé budovy je potřeba zvolit konstrukční systém s ohledem na zvukovou izolaci i další základní požadavky, nejčastěji tepelnou ochranou.

Při návrhu jednotlivých konstrukcí budovy se podle ČSN 73 0532 musí používat takové konstrukce a stavební výrobky, které mají laboratorním měřením stanovené ukazatele užitné hodnoty. Prokazování splnění požadavků na zvukovou izolaci se provádí měřením na stavbě. Vážené hodnocení vzdušné neprůzvučnosti R vyjadřuje poměrně i kmitočtové chování, kde nízké frekvence mohou mít nižší neprůzvučnost a vyšší frekvence vyšší. Jednočíselná vážená hodnota tedy vyjadřuje průměrnou hodnotu podle normy.

V současnosti se často mluví o pasivních rodinných domech a programu Nová Zelená úsporám. Pro tyto stavby se zpravidla navrhují obvodové konstrukce s hodnotou U ≤ 0,14 W/m².K. Pro splnění těchto požadavků je možné navrhnout jednovrstvé zdivo z tepelněizolačních cihel HELUZ Family 2in1 s integrovaným polystyrenem. HELUZ opět testuje akustický komfort pasivních domů a vydání akustického štítku budovy. Experimentální pasivní dům HELUZ TRIUMF v Českých Budějovicích dosáhl kategorie B, tedy „velmi tiché prostředí“; vzduchovou i kročejovou neprůzvučnost ovlivňují vzduchotechnika a její rozvody.

U řadových domů je situace složitější a vyžaduje řešení kombinací požadavků na zvukovou izolaci, tepelnou ochranu a statiku. Z pohledu zvukové izolace je nejdůležitější konstrukce oddělující jednotlivé domy. Pro mezibytovou stěnu je k = 2 dB, pro lehké dělicí konstrukce jako sádrokarton 4-8 dB a pro vyzdívky v železobetonových skeletech 2-5 dB. HELUZ nabízí akustické cihly a systémovou skladbu z cihel HELUZ AKU 17,5 MK doplněné minerální vlnou tl. 50 mm, s celkovou tloušťkou 400 mm a laboratorní hodnotou Rw = 62 dB. Požadavek na R’w = 57 dB tedy dává rezervu 5 dB, což je dostatečné i s ohledem na šíření zvuku vedlejšími cestami.

Pro bytové domy je nejčastěji stěna mezi byty, a je třeba dosáhnout R’w ≥ 53 dB. Při návrhu je možné vyladit akustiku tak, aby byla rezerva pořád dostatečná i při instalacích, které mohou neprůzvučnost snížit. Každý projekt bytového domu by měl obsahovat akustickou studii vypracovanou zkušeným odborníkem na stavební akustiku, aby se minimalizovalo riziko nesplnění požadavků.

Praktické doporučení a závěry pro akustický komfort

Technické požadavky na akustiku se stále zvyšují, ale vhodně zvolenými materiály a správnou strukturou staveb lze dosáhnout vysokého komfortu. Pro mezibytovou stěnu je vhodné zvolit akustické cihly, v případě stropů zaměnit kročejovou izolaci z elastifikovaného polystyrenu za minerální vlnu. Větší plastická skladba stěn a pečlivé uložení nosníků mohou ovlivnit skutečnou neprůzvučnost konstrukcí, a proto je důležité provádět ověření až po dokončení budovy.

1. Pro rodinné domy: R’w 57 dB a výstavba z cihel HELUZ AKU Z 17,5 broušená s vložkou z minerální vlny.
2. Pro bytové domy: stěny mezi byty s uvedenou hodnotou minimálně 53 dB a zohlednění korekcí šíření zvuku vedlejšími cestami.
3. Pro pasivní domy: zvažovat HELUZ Family 50 2in1 s akustickým štítkem a analýzou vzduchotechniky.

Technické údaje a tabulkové ukazatele zvukové izolace lze nalézt v dokumentaci HELUZ a v měření TZÚS. Výsledky ukazují, že dvojité konstrukce z cihel HELUZ AKU Z 17,5 broušená s minerální vlnou dosahují nadstandardní izolace a mohou efektivně splňovat i vysoké nároky na zvukovou izolaci v různých typech staveb.

V literatuře a podkladech HELUZ jsou uvedeny hlavní normy a zákony, které se týkají akustiky: ČSN 73 0532, stavební zákon, vyhlášky a nařízení. Zvláštní pozornost se věnuje tomu, aby návrh bytových domů nebyl jen teoretický, ale aby šlo o prakticky ověřitelnou a trvale vyhovující akustickou izolaci.

Výsledek a doporučení: volba konstrukčního systému je z pohledu stavební akustiky zcela zásadní. Každý typ domu vyžaduje konkrétní přístup k navrhování konstrukcí a pro splnění normových požadavků je vhodné používat jeden typ konstrukčního systému. Při kombinaci systémů je třeba věnovat návrhu zvláštní pozornost a volit materiály HELUZ, které maximalizují akustický komfort.

Literatura a zdroje zahrnují ČSN 73 0532, příslušné zákony a materiály HELUZ. Společnost HELUZ se v rámci Asociace akustiky českého stavebnictví podílí na testování akustických vlastností a vydání akustických štítků budov, což posiluje důvěryhodnost a transparentnost výsledků.
