Pro zajištění optimálního zateplení fasády, ať už při rekonstrukci nebo nové výstavbě, je klíčové správné upevnění tepelně izolačních desek. Talířové hmoždinky hraj v tomto procesu nezastupitelnou roli, jelikož zajišťují pevnou a spolehlivou fixaci izolantu k podkladu. Dobře izolovaná venkovní fasáda dokáže vytvořit zdravé klima v místnosti a uspořit náklady při spotřebě energie.
Typy talířových hmoždinek EJOT a jejich použití
Talířová hmoždinka EJOT STR H s kovovým vrutem je ideální pro kotvení tepelně izolačních desek z bílého nebo šedého polystyrenu a minerální vlny. Je speciálně navržena pro dřevěné podklady a plechy do tloušťky 0,75 mm. Tato hmoždinka se používá v kombinaci se zátkou STR EPS pro zapuštěnou montáž nebo v kombinaci s malou zátkou do hmoždinky STR U 2G pro povrchovou montáž. Malá zátka pro povrchovou montáž je dodávána v balení s touto hmoždinkou. Talířová hmoždinka EJOT STR H se zátkou ejotherm STR EPS zajišťuje homogenní povrchy a rovnoměrné nanesení výztužné vrstvy. Její hlavní výhodou je rychlá a snadná montáž bez předvrtání a prachu.

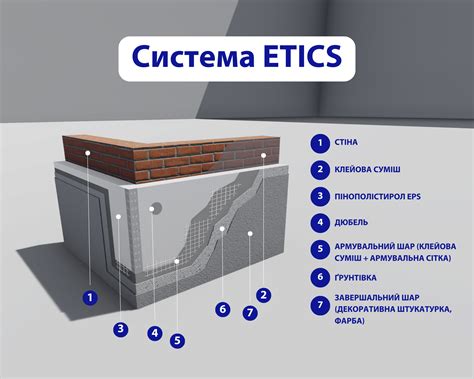

Fasádní talířová hmoždinka WKRET-MET LTX 10 je vyrobena z polyethylenu a slouží pro upevnění tepelné izolace z polystyrenu do široké škály stavebních materiálů, jako jsou duté, plné, silikátové i keramické cihly, lehčené betonové tvárnice, beton a pórobeton. Je určena pro kontaktní zateplovací systém ETICS. Obsahuje zatloukací plastový trn z polyamidu vyztuženým skelnými vlákny, který zajišťuje vysokou pevnost při montáži. Perforovaný talířek o průměru 60 mm zvyšuje přilnavost nanášených omítek na zateplenou fasádu. Zkrácená expanzní zóna této hmoždinky poskytuje menší hloubku vrtání.
Dalšími variantami jsou EJOT STR U 2G s kovovým šroubem pro povrchovou i zapuštěnou montáž, používání spirálových hmoždinek EJOT pro polystyrenové zateplení a talířových hmoždinek ejotherm pro všechny izolanty a podklady. Hmoždinky STR jsou určeny pro zápustnou montáž pomocí speciálních nástrojů a zapuštění je přesné díky STR princípu bez nutnosti frézování, což znamená minimální odpad a znečištění.
Montáž fasádních hmoždinek EJOT
Při montáži talířové hmoždinky ji přiložíme k tepelně izolační desce a za pomoci šroubu upevníme izolant k podkladu do hloubky minimálně 30 - 40 mm dle typu podkladu. Po zašroubování vložíme do talířové hmoždinky zátku, která je součástí balení. Abychom předešli nežádoucímu prohnutí tepelné izolace, kotvíme izolaci ve všech spojích izolačních desek a jednou až třemi hmoždinkami do plochy desky, vždy v místě naneseného lepidla.
Stanovení správné délky hmoždinky se liší podle novostavby nebo rekonstrukce. U novostavby určíme délku hmoždinky jako součet kotevní hloubky, tloušťky izolantu a 20 mm vrstvy lepidla (příklad: zateplení 100 mm polystyrenem - délka 160 mm). U rekonstrukcí, kde kotvíme přes starou omítku, je nutné připočítat sílu této vrstvy (obvykle 20-30 mm).
Zápustné kotvení fasádní tepelné izolace je moderní a často používaný systém. Do tepelné izolace vyhloubíme kruhovou výseč o rozměru 65-70 mm dle typu izolantu a ukotvíme desku hmoždinkou EJOT STR H s ocelovým trnem, jejíž talířek zůstává zapuštěn cca 20 mm od vnější části izolace. Do vzniklého prostoru vložíme zátku o průměru 70 mm (polystyrenová) nebo 65 mm (minerální). Po zaklopení hmoždinek zátkami vznikne rovná plocha pro výztužnou armovací vrstvu.
Shrnutí a výběr typu montáže
Typ montáže a výběr hmoždinky závisí na konkrétním podkladu a požadované únosnosti. Zapuštěná montáž EJOT STR H STR EPS (polystyren/minerální) odbourává tepelné mosty a eliminuje prokreslení. Povrchová montáž EJOT STR H s malou zátkou STR U 2G umožňuje rychlou instalaci a je vhodná pro určité kombinace izolantů a podkladů.
Počet hmoždinek na 1 m2 je cca 6-8 kusů, podle výšky budovy, tvaru a kvality podkladu. Pro zabránění vykreslování hmoždinek se používá speciální montážní nástroj, který zapustí hmoždinku do izolantu a vyrovná plochu. Příslušenství zahrnuje polystyrenové zátky pro zakrytí a eliminaci tepelných mostů.
Vykreslování hmoždinek a prevence
Vykreslování hmoždinek jsou skvrny na fasádě nad talířky hmoždinek způsobené různými faktory, jako je orientace fasády, teplo, vlhkost a tepelně vodivé rozdíly mezi izolantem, hmoždinkou a omítkou. Temné skvrny bývají způsobeny příliš hluboce zapuštěnými hmoždinkami a zesílenou vrstvou nad talířkem; světlé skvrny zase vznikají z rozdílné tepelné kapacity komponent. Jednoduchý trik pro prevenci spočívá v použití speciálního montážního nástroje a správném zaklopení izolační vrstvy zátkou, která vyrovná teplotní kapacitu plochy. EJOT vyvinul zápustný montážní systém STR-Princip před více než 20 lety, který pomáhá vykreslování dlouhodobě vyvarovat.
V praxi to znamená, že rovný povrch umožňuje rovnoměrné nanášení základní vrstvy a minimalizuje nutnost dodatečných oprav. Hmoždinky STR lze doplnit o přídavné talíře pro lepší udržení izolace, a zapuštění bez odpadu je zajištěno díky STR principu.
Další informace a dostupnost
Univerzální hmoždinku EJOT STR U s kovovým šroubem lze dodat včetně příslušenství od 5 000 Kč bez DPH zdarma po celé ČR. Řada Ejotherm zahrnuje širokou škálu hmoždinek pro ETICS, šroubovací a zatloukací hmoždinky profi řady pokrývají veškeré situace montáže ETICS.
