Vzduchová mezera má mimořádně příznivý účinek na vlhkostní režim stěny, tloušťkou tepelné izolace lze dle potřeby měnit tepelně-technické vlastnosti stěny a vnější lícová vrstva plní funkci lícového zdiva.
Dalším nejčastěji používaným typem je dvouvrstvé zdivo, kde vnitřní vrstva obvodové stěny již samotná splňuje tepelně- technické požadavky, vnější lícová vrstva plní funkci lícového zdiva a vzduchová mezera má příznivý účinek na vlhkostní režim stěny.
U vrstvených konstrukcí s použitím cihlových bloků Porotherm v nosné vrstvě se doporučuje, kromě provedení vnitřních omítek také provedení vnější jádrové omítky nebo celoplošné stěrky na styku s izolantem či vzduchovou mezerou.
Konstrukcí vrstvené stěny se lze dostat až na tepelně-technické vlastnosti vhodné pro pasivní domy.
Vzduchová mezera mezi lícovou cihlou a izolantem zajišťuje cirkulaci vzduchu a zbavuje tak zdivo vlhkosti.
Nejčastěji používaným typem provětrávané fasády je tzv. Samotnému zdění lícového zdiva je třeba věnovat patřičnou pozornost.
Důkladné navrhování a provádění lícového zdiva je předpokladem úspěšné realizace a plné funkčnosti.
Před zděním je velice důležitá izolace základů a pečlivé rozměření ploch fasády a přesné výškové založení první řady lícových cihel.
Je třeba řešit detaily napojení tepelné izolace a hydroizolace.
Nesmíme zapomenout na větrací otvory v prvních dvou řadách cihel a v posledních dvou řadách, které nám zajistí odvětrání.
Šířku spár uvažujeme cca 10-12 mm.
Stabilita lícové vrstvy v horizontálním směru se zabezpečuje pomocí drátových kotev z korozivzdorné oceli min. ∅ 3 mm.
Uchycení kotev je závislé na druhu nosné stěny.
Pro zdění a současné spárování se používají speciální jednokrokové malty pro lícové cihly, které zaručují správnou dobu tuhnutí a umožňují zdění a spárování provádět současně.
Provětrávané fasády z cihel HELUZ FAMILY nepotřebují vkládat tepelnou izolaci.
Provětrávané fasády (fasády s provětrávaným pláštěm) jsou stavební konstrukce, které se dnes používají jako jedna z možností povrchové úpravy objektů s nízkou spotřebou tepla na vytápění.
Používají se stále častěji díky novým materiálům a způsobům kotvení.
Obklad fasády mohou dnes tvořit desky z materiálů, jako např. sklo, kov, dřevo, vláknocementové šablony a keramika, fotovoltaické panely, aj.
Umožňují různé alternativy ztvárnění fasády než jen klasickou omítkou.
Provětrávaná fasáda je součástí konstrukce vnějšího obvodového pláště s odvětranou dutinou.
Skládá se ze svislých a vodorovných profilů, které se kotví do nosné konstrukce obvodového pláště budovy.
Součástí provětrávané fasády může být i tepelná izolace, která v případě nedostatečných tepelně technických parametrů nosné konstrukce obvodový plášť dotepluje.
Pokud však použijete broušené cihly HELUZ FAMILY 440 a širší, nebo HELUZ FAMILY 2in1 od šířek 380 mm, dodatečná tepelná izolace již není zapotřebí.
Rošt nese obklad fasády.
Provětrávaná dutina odvádí vlhkost z povrchu obvodového zdiva, ev. Provětrávaná fasáda je založena na principu provětrávané vzduchové mezery mezi obvodovým zdivem a vnějším obkladem.
Předpokladem fungování systému provětrávání je proudění vzduchu v mezeře.
Provětrávání zásadním způsobem ovlivňuje životnost provětrávané fasády.
Z hlediska prostupu vodních par obvodovou konstrukcí, představují provětrávané fasády nejlepší, nejbezpečnější řešení.
Vodní pára je bezpečně odváděna přímo z obvodové konstrukce provětrávanou mezerou mezi pláštěm fasády a nosnou obvodovou konstrukcí.
Dosud neexistuje norma pro navrhování provětrávaných fasád.
Pro návrh velikosti provětrávané mezery doporučujeme využívat normu ČSN 73 1901.
Projektant musí stanovit dostatečný počet nasávacích a výdechových otvorů.
Otvory musejí být zajištěny proti vniknutí drobných hlodavců a hmyzu.
Minimální plocha větracích otvorů je 1/400 plochy fasády, která má být odvětrána.
Jedná se o čistou větrací plochu po odečtení plochy ochranné krycí mřížky.
Je nutné dbát na jejich správné umístění, aby zejména v zimním období nebyly nasávací otvory trvale zasypány sněhem.
• akustické (zvukoizolační) - Obvodové stěny musí splňovat požadavky stavební akustiky dané normovými hodnotami.
• požárně bezpečnostní (požární odolnost, šíření ohně).
Požární bezpečnost objektů je posuzována především podle ČSN 73 0802 a ČSN 73 0810.
Provětrávané fasády bez vložené tepelné izolace se obvykle používají v případě, když je použito pro obvodový plášť jednovrstvé zdivo např.
Konstrukce nosného roštu se provádí z hliníku, pozinkované oceli nebo dřeva.
Pro RD se nejvíce používají dřevěné nosné konstrukce roštů nebo kombinované.
V případě dřevěných obkladů se velmi často používají dřevěné rošty, které jsou přímo přichyceny bez pomoci držáků.
Dřevěná konstrukce nosných roštů je omezena požárními předpisy (pouze do výšky 9 m), což pro opláštění RD v drtivé většině případů naprosto dostačuje.
Pochopitelně, že je možné konstrukce nosného roštu navrhnout a provést i z hliníku, či pozinkované oceli.
Povrch fasády (obklad) může tvořit, např. Dřevěné obklady, zejména štítů jsou zvláště oblíbené zejména v podhorských a horských oblastech.
Pro docílení správné funkce odvětrání vodních par se první rošt ukládá ve vodorovném směru.
Pokud je požadován svislý obklad, použije se křížový rošt, aby byla zaručena správná funkce odvětrání.
Při kotvení držáků nosných roštů je třeba pamatovat na statické zatížení.
Kotvení držáků roštů provětrávané fasády je potřeba věnovat pozornost.
Doporučujeme kotvení řešit případ od případu.
Ve složitých případech či při pochybnostech projektanta je vhodné požádat o pomoc specialistu.
Je potřeba vědět, že kotvení v děrovaných cihlách je omezeno pouze na statická zatížení.
Otvory pro kotvení a uchycování klasických hmoždinek se vždy vrtají vrtačkou bez příklepu.
Pro vrtání do zdiva se používá spirálový vrták s válcovou stopkou osazený na břitu tvrdokovem (SK plátek).
Způsob uchycení (kotvení) závisí na hmotnosti a druhu uchycovaného roštu, typu držáku roštu a druhu obkladu.
• pomocí hmoždinek s prodlouženou zónou rozevření (např. typ UX, SX, 5X, FUR…, či ekvivalentních kotev od jiných výrobců).
Kotvení pomocí chemických kotev - jedná se o beznapěťové chemické kotvení, které k přenesení sil využívá co největší plochu cihelného střepu.
Nosnost kotvy je proto přímo úměrná pevnosti cihelného střepu a hloubce zakotvení.
Kotva se skládá ze závitové tyče M6 až M16, plastového nebo kovového sítka o průměru 12 až 22 mm a chemické dvousložkové vinylesterové malty.
To je speciálně vytvořený produkt pro kotvení dřevěných nosných roštů v děrovaných blocích HELUZ.
Oba pláště, tj. vnitřní konstrukci a režné zdivo, je nutné spojit ocelovými sponami z nerezavějící oceli.
Vzdálenost spon má být ve svislém směru alespoň 500 mm a ve vodorovném alespoň 750 mm, což odpovídá cca 5-6 sponám na 1 m2.
První vrstvu spon uložíme co nejníže.
Zpravidla používáme spony s hmoždinkou do vnitřního zdiva.
Pro upevnění tepelné izolace doporučujeme použít kombinovanou příchytku izolace s okapničkou.
Parametr Hodnota: Max. tahové namáhání děrovaných cihel 0,2 - 3,0 kN; Min. šířka vzduchové mezery 40 mm; Běžně 60-150 mm; Počet kotev na 1 m² 5 - 6 ks; Svisle min. 500 mm, vodorovně min. 750 mm.
Nejčastější chyby při realizaci provětrávaných fasád: špatně navržená a provedená odvětrávací mezera, malá dimenze nasávacích a odváděcích otvorů, včetně jejich nesprávného rozmístění.
Větrací otvory se musí pravidelně čistit.
Nevhodně navržený, či použitý typ hmoždinek pro kotvení roštu.
Nevhodně navržený či provedený typ nosné konstrukce opláštění.
Není omítnuta exteriérová strana nosné konstrukce obvodového pláště, či není provedeno zatření spár.
Vzdělání ohledně provětrávaných fasád není jen technickým tématem, ale i součástí architektonické hodnoty exponované na exteriéru.
Provětrávané fasády, známé také jako fasády s provětrávaným pláštěm, představují moderní a efektivní řešení povrchové úpravy objektů, zejména těch s nízkou spotřebou tepla na vytápění.
Jejich hlavní výhodou je schopnost zajistit optimální vlhkostní režim stěn a zároveň nabídnout široké možnosti estetického ztvárnění.
Princip fungování provětrávané fasády: Provětrávaná fasáda je klíčovou součástí konstrukce vnějšího obvodového pláště s odvětranou dutinou.
Je založena na principu provětrávané vzduchové mezery mezi obvodovým zdivem a vnějším obkladem.
Předpokladem fungování celého systému je nepřetržité proudění vzduchu v této mezeře.
Toto provětrávání zásadním způsobem ovlivňuje životnost fasády.
Jedná se o tzv. bezkontaktní zateplení domu, kdy je mezi tepelným izolantem a lícovou cihlou vzduchová mezera, která tvoří tzv. komínový efekt a pomáhá tak odvádět vlhkost z celé konstrukce domu.
Nosné zdivo: Vnitřní konstrukce budovy. Tepelná izolace: V případě nedostatečných tepelně technických parametrů nosné konstrukce obvodový plášť dotepluje.
Pokud se však použijí broušené cihly HELUZ FAMILY 440 a širší, nebo HELUZ FAMILY 2in1 od šířek 380 mm, dodatečná tepelná izolace již není zapotřebí.
Jako tepelnou izolaci lze použít fasádní polystyren nebo minerální vlnu.
Pro izolaci větraných fasád je podle požárních norem možné použít materiál s třídou reakce na oheň A a B, tedy především minerální izolace.
Polystyren a další hořlavé materiály se ve větraných fasádách nesmějí používat.
Komínový efekt větrané mezery by v případě požáru zvýšil jejich hoření.
Použití minerálních izolací ve větraných fasádách má další výhodu ve snadné montáži.
Pro funkčnost a životnost provětrávané fasády je vedle izolace neméně důležitá difúzně otevřená větrotěsná vrstva na vnější straně izolace, která zajišťuje správný chod souvrství a bezpečnost skladby a umožňuje odvod vlhkosti.
Nosný rošt: Skládá se ze svislých a vodorovných profilů, které se kotví do nosné konstrukce obvodového pláště budovy.
Rošt nese obklad fasády.
Konstrukce nosného roštu se provádí z hliníku, pozinkované oceli nebo dřeva.
Výběr materiálu pro rošt je ovlivněn platnými požárními předpisy a závisí i na zvoleném druhu a formátu fasádního obkladu.
Pro rodinné domy se nejvíce používají dřevěné nosné konstrukce roštů nebo kombinované.
V případě dřevěných obkladů se velmi často používají dřevěné rošty, které jsou přímo přichyceny bez pomoci držáků.
Dřevěná konstrukce nosných roštů je omezena požárními předpisy (pouze do výšky 9 m), což pro opláštění RD v drtivé většině případů naprosto dostačuje.
Pochopitelně, že je možné konstrukce nosného roštu navrhnout a provést i z hliníku, či pozinkované oceli.
Pro docílení správné funkce odvětrání vodních par se první rošt (připevňovaný k nosné stěně) ukládá ve vodorovném směru.
Pokud je požadován svislý obklad, použije se křížový rošt, aby byla zaručena správná funkce odvětrání.
Rošt, na který se upevňuje vnější obklad, musí být impregnován proti dřevokaznému hmyzu a hnilobě.
Větraná vzduchová mezera: Její tloušťka se obvykle pohybuje mezi 60 a 150 mm.
Mezeru je třeba chránit před zapadáním zdící maltou.
Vzduchová mezera má mimořádně příznivý účinek na vlhkostní režim stěny.
Obklad fasády: Může tvořit desky z materiálů jako např. sklo, kov, dřevo, vláknocementové šablony a keramika, fotovoltaické panely, aj.
Dřevěné obklady, zejména štítů, jsou zvláště oblíbené v podhorských a horských oblastech.
Požadavky na obvodový plášť s provětrávanou fasádou: Statické, Tepelně technické, Akustické, Požárně bezpečnostní.

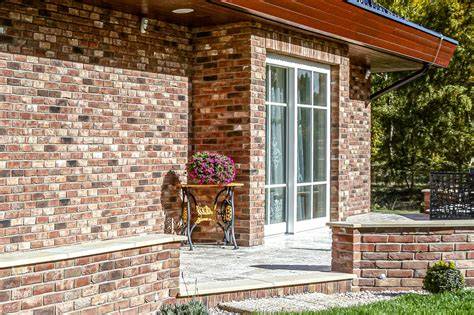

Neomítnuté cihelné zdivo představuje nezaměnitelný stavební prvek s jedinečným architektonickým výrazem v exteriéru i interiéru.
Lícové zdivo se na první pohled může zdát jako nedostupný luxus, ale je investicí, která se vrátí a je téměř bezúdržbová.
Nejsme ovšem všichni poetické duše, někteří spíše než subjektivní dojmy ocení fakta, jako je vysoká odolnost fasády a její dlouhá životnost.
Taženy cílem je ukázat, že lícové zdivo nabízí unikátní designový prvek spolu s technickou spolehlivostí.
Štěstí přeje připraveným, a proto je nutné fasádu pečlivě rozměřit a ohlídat modulovou koordinaci, velikost otvorů, tloušťku tepelné izolace a vzduchové mezery.
Nezřídka si realizační společnost vyzdí první řadu cihel nasucho.
Režnou fasádu můžeme řešit dvěma základními způsoby.

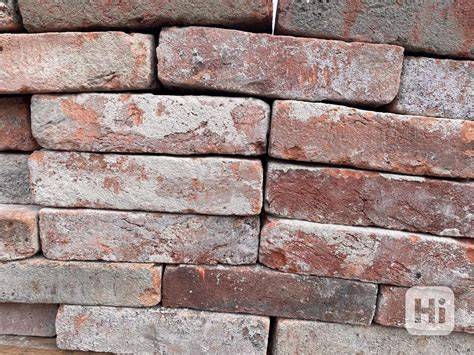

Cihel rozeznáváme tři základní druhy.
Odrůdy obkladových pásků a lícových cihel umožňují široké spektrum designů a ekonomických variant.
Obklady mohou být z různých materiálů a liší se cenou i náročností práce.

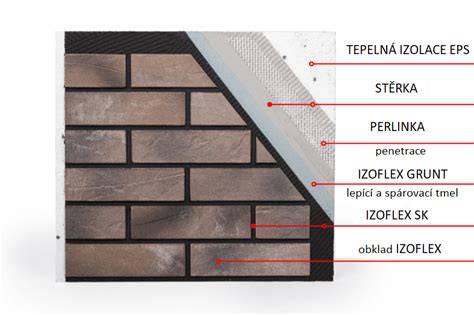

Izoflex nabízí flexibilní obklady cihel pro fasádu, které věrně imitují režné zdivo a mohou být použity jak na exteriéru, tak v interiéru.
Obklady Izoflex jsou lehké, prodyšné a snadno instalovatelné i pro kutily, bez nutnosti speciálního nářadí.
Kontrolujete jen šířku spáry a postupujete dle návodek pro lepení a spárování.
Režné zdivo má stále své místo díky bezúdržbovosti, odolnosti a estetičnosti; lícové zdivo a obkladové pásky mohou vytvářet dynamičtější a variabilnější vzhled domu.
V nabídce jsou různé povrchové úpravy a barvy, které umožňují kombinovat lícové cihly s dřevem, omítkou či kamenem.

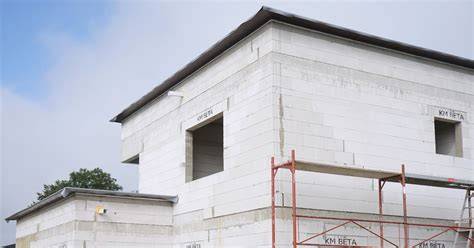

Vápenopískové lícové zdivo KM BETA je součástí systému SENDWIX a je k dispozici v několika rozměrech a odstínech, včetně varianty L pro provětrávané fasády.
Základem systému jsou vápenopískové cihly s nízkou nasákavostí a vysokou mrazuvzdorností.
Lícové zdivo KM BETA navíc vyniká nízkou nasákavostí, vysokou mrazuvzdorností, je stálobarevné a navíc bezúdržbové.
Lícové obklady tvoří výrazný architektonický prvek exteriéru domu, případně i jeho interiéru.
Jako konečná povrchová úprava fasády je lícové zdivo stále oblíbenější také díky svým výborným tepelným a akustickým vlastnostem.
KM BETA vyrábí lícové zdivo v několika rozměrových variantách a odstínech.
Lícové vápenopískové zdivo se uplatní i v zahradách jako plotové zdi, sloupky a podezdívky.
Vápenopískové prvky KM BETA mají zkosené hrany a vytvářejí kazety v duchu klasicistického stylu.
Plotový systém SENDWIX má kromě atraktivního vzhledu řadu výhod, včetně rychlého zdění, nevyžadující maltové spáry a úspory materiálu.
Navíc díky přesným rozměrům jednotlivých prvků je zdění velmi snadné a zajišťuje vhodnou kombinaci s výztuží.
Pro detailní postupy realizace systému SENDWIX lze navštívit www.sendwix.cz a přehled materiálů na www.kmbeta.cz.
Stále více investorů řeší otázku jedinečného vzhledu domu a lícové zdivo se může zdát nedostupným luxusem, ale ukazuje se, že i s omezeným rozpočtem lze dosáhnout atraktivní fasády.
Neomítnutá cihla je ušlechtilý přírodní materiál a unikátní designový prvek, který dodává stavbám jedinečný výraz.
Společnost Wienerberger s.r.o. nabízí formou lícových cihel a obkladových pásků jedinečné možnosti pro moderní, přirozený a nezaměnitelný vzhled.
Díky těmto vlastnostem se fasáda stává téměř bezúdržbovou a nabízí širokou škálu barev a druhů.
Lícové zdivo se vyrábí v několika modifikacích a formátech a lze ho použít pro nosné, dělící i výplňové konstrukce.
Obklady mohou být z různých materiálů a odlišují se cenou a pracností.
Izolace mezi lícovou cihlou a obkladem je zásadní pro bezhlučný a suchý provoz fasády.
Podle vkusu lze vybrat hladký povrch nebo výraznější texturu cihly a kombinovat barvy a formáty pro jedinečný vzhled.
Na závěr připomeňme, že lícové zdivo je trendem, který spojuje historický nádech s moderní technikou a energetickou efektivitou.
