Uzemnění (nebo uzemnění) je přímé fyzické připojení elektrické instalace k zemi.
Skládá se ze zakopaných kovových elektrod a jejich vzájemného propojení, přičemž základním účelem je zajistit nízkoodporovou cestu pro bezpečné odvedení nežádoucích proudů do země.
Tímto způsobem se zabrání průchodu proudu tělem člověka nebo poškození připojeného zařízení.
K čemu uzemnění vlastně slouží?
Pokud se v důsledku poruchy izolace dostane kovový plášť spotřebiče pod napětí, zemnicí spojení zajistí alternativní cestu nejmenšího odporu pro unikající proud a zabrání mu projít tělem osoby.
V případě jevů, jako je blesk nebo přechodné přepětí, odvádí dobrý uzemňovací systém přebytečnou energii do země a chrání tak osoby i domácí spotřebiče.
Uzemnění slouží v elektrických systémech jako referenční bod nulového potenciálu.
Připojení kovových zemničů k zemi zajišťuje, že všechny mají společný potenciál, což je princip známý jako ekvipotenciálnost.
Uzemnění poskytuje zpětnou cestu pro poruchové proudy, což usnadňuje okamžité vypnutí pojistek nebo jističů.

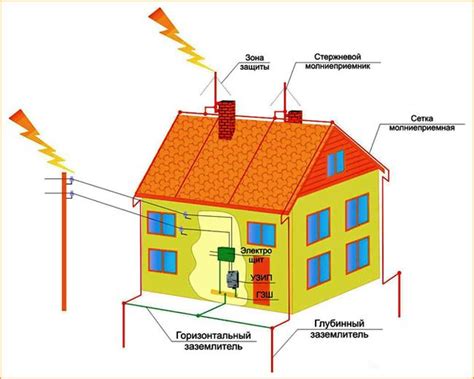

V rodinných domech a obytných budovách se uzemnění provádí zakopáním kovových elektrod vzájemně spojených.
Tento prstenec nebo elektrody jsou připojeny k hlavnímu rozváděči přes hlavní zemnicí svorku, kde se také setkávají ochranné vodiče a vyrovnání potenciálů potrubí, konstrukcí nebo hromosvodů.
Ve velkých průmyslových nebo komerčních instalacích vyžaduje uzemnění složitější řešení pro zajištění bezpečnosti.
K této síti se připojují velké kovové konstrukce, aby se zabránilo nahromadění potenciálu.
Účinnost uzemňovací soustavy není trvalá: koroze, vlhkost půdy nebo degradace spojů mohou snížit její spolehlivost.
V obytných domech se doporučuje, aby byl odpor nižší než 10 Ω, ačkoli limity se v jednotlivých zemích liší (např. ve Francii je až 100 Ω).
Systém TT je ve Španělsku nejrozšířenější (vyskytuje se ve více než 95 % instalací).
V případě výpadku proudu diferenciál detekuje únik a okamžitě odpojí proud, čímž nabízí vysokou úroveň ochrany osob.
Jako nevýhody lze uvést, že vyžaduje velmi citlivé diferenciály a správný návrh uzemnění, což může znamenat vyšší náklady na elektrody.
V systému TN jsou kovové hmoty instalace připojeny přímo k nulovému vodiči sítě, který je uzemněn v transformátoru.
Tímto způsobem mají nulový vodič a zem stejnou referenci.
Při poruše se proud vrací ochranným vodičem s nízkou impedancí a vytváří vysoký zkratový proud, který okamžitě vypíná jističe nebo pojistky.
K jejím výhodám patří stálá ekvipotence a skutečnost, že bezpečnost nezávisí na odporu země.
V případě první poruchy izolace je unikající proud minimální a nespustí ochrany, což umožňuje, aby instalace pokračovala v provozu.
Pro kontrolu této situace jsou instalovány hlídače izolace, které spouštějí alarmy a umožňují opravu poruchy dříve, než dojde k druhé poruše.
Jejími hlavními výhodami jsou maximální kontinuita provozu a nižší riziko úrazu elektrickým proudem při první poruše.
Špatný uzemňovací systém nedokáže účinně odvádět přepětí, a degradace uzemnění vede ke ztrátě ekvipotenciálního pospojování.
Norma ČSN 33 2000 upravuje uzemnění (uzemnění) a je ekvivalentem IEC 60364.
U novostaveb se vyžaduje instalace základové elektrody nebo ekvivalentního systému a provádění výchozích kontrol.
Předpis REBT vyžaduje instalaci uzemnění v každé nové budově.
Předpis RTIEBT stanoví povinnost uzemnění ve všech elektrických instalacích.
Norma NF C 15-100 vyžaduje uzemnění ve všech kovových částech instalace a od roku 1969 je povinná v nových obytných budovách s limitem 100 Ω zemního odporu.
Podle IEC 64-8 a ministerské vyhlášky 37/2008 je messa a terra povinná ve všech budovách.
DIN VDE 0100 upravují uzemnění a od roku 2007 je podle DIN 18015-1 a DIN 18014 povinná instalace základové elektrody.
N Verd Da BS 7671 a BS 7430 vyžadují uzemnění ve všech instalacích s různými schématy TN-S, TN-C-S, TT, IT.
PN-IEC 60364 ukládá povinnost uzemnění ve všech instalacích.
NEN 1010 vyžaduje primární vyrovnání potenciálů v každé budově.
Uzemnění je jednoduchý, ale zásadní prvek, který zajišťuje, že nežádoucí elektřina má vždy bezpečnou cestu. Chrání lidi před smrtelnými úrazy a zařízení před poškozením. Jak potvrzují evropské předpisy, jeho povinná povaha je univerzálním standardem pro ochranu životů a majetku. I když se technické detaily liší, poselství je jasné: nikdy se neobejdete bez dobrého uzemnění.
Třída ochrany a základní prvky
V elektrotechnice se třídy ochrany používají ke klasifikaci a identifikaci elektrických zařízení ve vztahu k existujícím bezpečnostním opatřením k zabránění úrazu elektrickým proudem.
Všechna zařízení s třídou ochrany III nebo bez ochranného vodiče musí být připojena k bezpečnému nízkému napětí SELV.
Ochranná izolace je dodatečná izolace provozní izolace a může spočívat ve skutečnosti, že všechny části, které by mohly při poruše provozní izolace nabít napětí, jsou pevně pokryty izolačním materiálem.
PELV představuje nízké napětí s bezpečným oddělením a zahrnuje dvojí opatření proti přímému a nepřímému kontaktu.
SELV znamená Safety-Extra-Low-Voltage a zahrnuje ochranná opatření proti přímému i nepřímému kontaktu prostřednictvím bezpečného oddělení.
Třídy ochrany I, II a III definují kombinace izolace a uzemnění a jejich typické aplikace se liší.
- Třída I - Základní izolace plus ochranné uzemnění a automatické odpojení napájení.
- Třída II - Dvojitá nebo zesílená izolace, bez PE uzemnění.
- Třída III - Pracuje pouze na SELV/PELV, bez nebezpečného napětí.
Pro označení třídy ochrany je důležité dodržovat typické napětí a konkrétní použití v různých prostorách, zejména v koupelnách a vlhkých prostředích.
Definice uzemnění: záměrné připojení elektrických systémů k zemi za účelem vytvoření referenčního bodu a bezpečné cesty pro poruchové proudy.
Zemní potenciál: elektrický potenciál země, používaný jako referenční bod pro všechna systémová napětí.
Ochranný vodič (PE): vodič spojující všechny odkryté kovové části s hlavní uzemňovací svorkou.
Uzemňovací elektroda: zakopaný vodivý prvek, který zajišťuje fyzické spojení se zemí.
Pospojování (bonding): propojení kovových částí pro zajištění stejného potenciálu.
Proudový chránič (RCD/GFCI): detekuje unikající proudy do země a odpojuje napájení pro ochranu před úrazem.
Appliance Protection Classes 0, I, II, III
Typy systémů uzemnění a jejich použití
TN-S, TN-C-S, TT a IT jsou hlavní konfigurace uzemnění podle IEC 60364 a IEEE 142 a podle národní legislativy.
TN-S používá oddělené nulové a ochranné vodiče po celé instalaci; TN-C-S kombinuje vodiče v části instalace.
TT používá samostatnou uzemňovací síť pro každé zařízení; IT často izoluje živé části od země.
V praxi to znamená, že správný návrh a pravidelné testování jsou klíčové pro zajištění bezpečnosti a spolehlivosti.
Například v obytných domech je cílem mít nízký odpor země a spolehlivou cestu pro poruchové proudy, aby bylo možné rychlé vypnutí obvodů.
Vyznačené odchylky a korozí ohrožená spojení vyžadují pravidelnou kontrolu a údržbu.
Historie a normy v různých zemích
Normy IEC 60364, BS 7671, BS 7430, DIN VDE 0100 a NEN 1010 určují požadavky na uzemnění, včetně odporu, dimenzování kabelů a testování.
V Evropě platí zásada, že uzemnění je univerzální standard pro ochranu života a majetku, ačkoli jednotlivé požadavky se mohou lišit podle země.
Praktické aspekty a bezpečnostní tipy
Nejbezpečnější je nepoužívat zařízení třídy I bez řádného uzemnění a pravidelně kontrolovat stav uzemňovacího systému.
Nebezpečné je rozebírat plně izolovaná zařízení, jelikož to může narušit ochranná opatření.
Vliv dvojité izolace na bezpečnost a instalace
Dvojitá izolace poskytuje druhou vrstvu ochrany a často umožňuje bezpečný provoz i bez uzemnění, avšak u některých aplikací je vyžadována spolupráce s PE pospojením.
Praktické poznámky k vodičům pro topné fólie a jiné specifické instalace: použití jednovrstvových vodičů vyžaduje zvláštní technické parametry a často dodatečnou izolaci.
Je důležité vybírat dodavatele, kteří dodržují normy IEC a GB, a kteří poskytnou technické vysvětlení a odpovědi na otázky k bezpečnosti.
FAQ - Často kladené otázky
- Která norma definuje třídy elektrické ochrany? - IEC 61140 a GB/T 17045.
- Proč se zařízení třídy 0 používá jen zřídka? - Postrádají ochranné uzemnění a doplňková opatření.
- Jak poznám zařízení třídy II? - Podle symbolu dvojitého čtverce na štítku.
- Jaký je napěťový limit pro třídu III? - Typicky ≤50 V AC nebo ≤120 V DC v normálním prostředí, nižší ve vlhkém prostředí.
- Vyžadují zařízení třídy I vždy ochranu proudovým chráničem? - Ano, pro rychlé odpojení při poruchě.
KOUPíte skutečnosti: správný uzemňovací systém chrání osoby i zařízení, a je běžně vyžadován napříč normami po celé Evropě i globálně.
