Dveře v lícovaném zdivu s provětrávanou fasádou

V současných novodobých trendech ve stavebnictví se stále častěji dostává do popředí kombinace starších architektonických stylů s moderními prvky. Jedním z nich je i systém odvětrávané fasády, která na první pohled vypadá jako staré pohledové zdivo. Lícové zdivo se na první pohled může mnoha z nich zdát nedostupným luxusem. Přesvědčíme vás, že ani s omezeným rozpočtem se lícového zdiva nemusíte zříkat.

Princip a výhody provětrávané fasády

Provětrávaná fasáda je součástí konstrukce vnějšího obvodového pláště s odvětranou dutinou. Jedná se o tzv. bezkontaktní zateplení, kdy se mezi izolací a vrchním pláštěm fasády z lícovek ponechává provětrávaná mezera. Ve vzduchové mezeře komínovým efektem dochází k proudění vzduchu, které má příznivý vliv na odvod vlhkosti z izolace i z cihlové přizdívky. Vodní pára je bezpečně odváděna přímo z obvodové konstrukce provětrávanou mezerou mezi pláštěm fasády a nosnou obvodovou konstrukcí.

Vzduchová mezera mezi lícovou cihlou a izolantem zajišťuje cirkulaci vzduchu a zbavuje tak zdivo vlhkosti. Provětrávání zásadním způsobem ovlivňuje životnost provětrávané fasády. Z hlediska prostupu vodních par obvodovou konstrukcí, představují provětrávané fasády nejlepší, nejbezpečnější řešení.

Skladba sendvičového zdiva a konstrukční prvky

Základním je princip sendvičového zdiva. Lícové zdivo se přidává jako dekorační část k hotové nosné konstrukci domu. Detailní skladba sytému: nosné zdivo, nerezová konzole / zakládací pás, tepelný izolant - fasádní stabilizovaný polystyren nebo minerální deska s kolmým vláknem, kotvící nerezová spona s příchytkou izolace, vzduchová mezera, přizdívka z lícových cihel, ukotvená cca 6 sponami na m2.

Rošt nese obklad fasády. Konstrukcí vrstvené stěny se lze dostat až na tepelně-technické vlastnosti vhodné pro pasivní domy. Nosný rošt: skládá se ze svislých a vodorovných profilů, které se kotví do nosné konstrukce obvodového pláště budovy. Konstrukce nosného roštu se provádí z hliníku, pozinkované oceli nebo dřeva.

Pro rodinné domy se nejvíce používají dřevěné nosné konstrukce roštů nebo kombinované. Dřevěná konstrukce nosných roštů je omezena požárními předpisy (pouze do výšky 9 m), což pro opláštění RD v drtivé většině případů naprosto dostačuje. Pochopitelně, že je možné konstrukce nosného roštu navrhnout a provést i z hliníku, či pozinkované oceli.

Založení fasády a ukotvení lícového zdiva

Způsoby založení odvětrávané fasády z lícového zdiva: založení na základový pás; založení na závěsnou konzolu. Jde o konstrukci, která je v převážné míře v téže výškové úrovni jako základy celého stavebního objektu. Velmi důležitá je realizace vodorovné hydroizolace, která zabraňuje vzlínání vody z podloží do zděné pohledové konstrukce.

Druhý způsob - založení na závěsnou konzolu - je vhodný především tam, kde není možnost dodatečného vybudování nosného základu, případně kde šířka základové konstrukce neumožňuje uložení lícového zdiva s dostatečnou šířkou vzduchové mezery. Založení nosné konstrukce speciálního kotevního systému se realizuje ze zakládacích profilů vyrobených z nerezové oceli.

Lícové cihly vždy zdíme na předem připravený betonový odizolovaný základ, který je součástí základu pro nosné zdivo RD, nebo případně na speciální zakládací nerezové prvky. Hlavní podmínku úspěšné realizace tvoří přesně vyrovnaný základ. Nejvýhodnější variantou pak je, když s aplikací lícového zdiva počítáme už na začátku projektu a máme možnost připravit celou stavbu optimálním způsobem.

Kotvení a rozmístění spon

Oba pláště, tj. vnitřní konstrukci a režné zdivo (přizdívku) je nutné spojit ocelovými sponami z nerezavějící oceli. Vzdálenost spon má být ve svislém směru alespoň 500 mm a ve vodorovném alespoň 750 mm, což odpovídá cca 5-6 sponám na 1 m2. První vrstvu spon uložíme co nejníže. Zpravidla používáme spony s hmoždinkou do vnitřního zdiva.

Kotvení držáků roštů provětrávané fasády je potřeba věnovat pozornost. Kotvení doporučujeme řešit případ od případu. Ve složitých případech, či pochybnostech projektanta je vhodné požádat o pomoc specialistu. Je potřeba vědět, že kotvení v děrovaných cihlách je omezeno pouze na statická zatížení.

Možnosti kotvení roštů do děrovaných bloků: pomocí hmoždinek s prodlouženou zónou rozevření; kotvení pomocí chemických kotev - beznapěťové chemické kotvení s vinylesterovou nebo polyesterovou maltou; kotvení pomocí speciálních kotev Spirall Anksys® a expanzní výplňové hmoty SAF1 nebo SAF3.

Výběr materiálů pro obklad a izolaci

Obklad fasády může dnes tvořit desky z materiálů, jako např. sklo, kov, dřevo, vláknocementové šablony a keramika, fotovoltaické panely, aj. Lícové cihly i obklady se vyrábějí v několika modifikacích. Základním stavebním formátem jsou cihly pro tzv. provětrávané fasády, kde tvoří nejen zdobný prvek celého objektu, ale zároveň plní účel udržení tepelné rovnováhy uvnitř domu.

Jako tepelnou izolaci lze použít fasádní polystyren nebo minerální vlnu. Pro spárově uzavřené obklady a sendvičové zdivo, kde finální vrstvu fasády tvoří například režné zdivo, je možné použít izolaci s nakašírovanou ochranou textilií. Pro funkčnost a životnost provětrávané fasády je vedle izolace neméně důležitá difúzně otevřená větrotěsná vrstva na vnější straně izolace, která zajišťuje správný chod souvrství a bezpečnost skladby a umožňuje odvod vlhkosti.

Pro izolaci větraných fasád je podle požárních norem možné použít materiál s třídou reakce na oheň A a B, tedy především minerální izolace. Polystyren a další hořlavé materiály se ve větraných fasádách nesmějí používat. Použití minerálních izolací ve větraných fasádách má další výhodu ve snadné montáži.

Detailní postup zdění lícového zdiva

Před zděním je velice důležitá izolace základů a pečlivé rozměření ploch fasády a přesné výškové založení první řady lícových cihel. Malta se vysype do připravené nádoby a promíchá se nízkootáčkovým míchadlem (max. 500 ot./min.) s přibližně 4 l záměsové vody. Následně se nanese na hydroizolaci a založí se první řada.

Po založení první řady je potřebné vykonat detailní vyvážení roviny a svislosti základní konstrukce. Rovina se zjišťuje dvoumetrovou hliníkovou latí. Mezi dva založené rohy se do požadované výšky napne pevná tenká zednická šňůra. Ta vymezí požadovanou úroveň, do níž se ukládají zdicí cihly. Není povoleno používat jiné pomocné „vymezovače“ spár (lišty, podložky).

Lícové cihly se ukládají vždy kapsou nahoru. Při založení rohu zdiva je potřebné dodržet vzájemné provázání zdiva. Při zdění plochy zdiva se používá jen takzvaný systém zdění do šňůry. Zdění a současné spárování lícových cihel vždy používáme jednokrokové zdící malty pro lícové zdivo. Typ zdící malty volíme podle nasákavosti cihel.

V dalších vrstvách se nejprve dokonale přemaltují všechny styčné spáry po celé šířce. Také do ložných spár se malta aplikuje po celé šířce. Malta se na ložné spáry nanáší v mírně větším množství. Následným uložením zdicího prvku se celá plocha ložné spáry vyplní bez dutin a současně se ze spár vytlačí přebytečná malta.

Doporučená šířka spáry je 10 až 12 mm. Vytlačená malta neodpadává a snadno se seškrábe zednickou lžící tak, aby spára zůstala úplně vyplněna zdicí maltou. Konečná podoba spáry se upravuje pomocí půlkulatého plastového nářadí. Tato úprava se realizuje po zavadnutí malty ve spáře, ale ještě před jejím zatvrdnutím. Je nutné dbát na to, aby malta nebyla před úpravou spáry už příliš zaschlá.

Úpravu je potřebné vykonávat vždy v tomtéž stavu (úrovni) zaschnutí spárovací malty, aby se předešlo různým barevným odstínům. Nářadí, jímž se vykonává úprava povrchu spár, se nesmí namáčet do vody. Doporučujeme do přibližně každé čtvrté styčné spáry vložit mřížku na odvětrání vzduchové mezery, která se vytváří za lícem zdiva.

Kotvení izolace a další montážní detaily

Do tepelné izolace se pomocí elektrické vrtačky vyvrtá v místě přichycení izolace kotvou otvor. Izolace se na podkladovou konstrukci nelepí, jen se fixuje distanční podložkou. Kotva se do předvrtaného otvoru narazí kladivem. Tepelná izolace se kotví přibližně v místě každé třetí lícové cihly. Kotvy další řady se umísťují vždy mezi dvě kotvy nižší řady.

Kotvení se realizuje průběžně se zděním lícového zdiva. Vtlačení trnu do malty. Stabilita lícové vrstvy v horizontálním směru se zabezpečuje pomocí drátových kotev z korozivzdorné oceli min. ∅ 3 mm. Uchycení kotev je závislé na druhu nosné stěny.

Bezpečnost, normy a nejčastější chyby

Požadavky na obvodový plášť s provětrávanou fasádou: statické (nosnost, mechanická odolnost, stabilita, zatížení větrem, odolnost proti nárazu, možnost ukotvení do nosné konstrukce obvodového pláště), tepelně technické (úspora energie, tepelná ochrana, průvzdušnost), akustické (zvukoizolační) a požárně bezpečnostní (požární odolnost, šíření ohně). Požární bezpečnost objektů je posuzována především podle ČSN 73 0802 a ČSN 73 0810.

Dosud neexistuje norma pro navrhování provětrávaných fasád. Pro návrh velikosti provětrávané mezery doporučujeme využívat normu ČSN 73 1901. Projektant musí stanovit dostatečný počet nasávacích a výdechových otvorů. Minimální plocha větracích otvorů je 1/400 plochy fasády, která má být odvětrána.

Nejčastější chyby při realizaci provětrávaných fasád: špatně navržená a provedená odvětrávací mezera; malá dimenze nasávacích a odváděcích otvorů, včetně jejich nesprávného rozmístění; nevhodně navržený, či použitý typ hmoždinek pro kotvení roštu; nevhodně navržený či provedený typ nosné konstrukce opláštění (roštu) provětrávané fasády; není omítnuta exteriérová strana nosné konstrukce obvodového pláště, či není provedeno zatření spár (v případě nosné cihelné konstrukce).

Lícové cihly, pásky a estetika fasády

Neomítnutá cihla je ušlechtilý přírodní materiál a také unikátní designový prvek, který dodává stavbám jedinečný výraz nejen opticky, ale i na dotek. Ražené lícové cihly mají typicky zvrásněnou strukturu, která je průvodním jevem výroby. Ta musí být vysypaná speciálním pískem, a právě ten pak na každé cihle vykreslí nezaměnitelnou strukturu i barvu.

Cihly s hladkým povrchem nebo jemným reliéfem, mají tři pohledové strany. Vyrábějí se, děrované nebo plné, tažením cihlářské hlíny ze šnekového lisu a řezáním na jednotlivé díly v požadovaném formátu. Obkladové pásky Klinker se vyrábějí strojově, tažením keramické hmoty a odřezáváním na jednotlivé kusy. Pásky jsou proto rozměrově přesné a jejich tloušťka je pouhých 9 nebo 14 mm.

Lícové zdivo neznamená jen estetiku, ale též bezúdržbovost, stálobarevnost a dlouhou životnost. Lícové cihly i obkladové pásky si můžete vybrat z široké škály barev a druhů, které nám umožní vytvořit unikátní fasádu domu a skvěle se dají kombinovat s dalšími prvky a materiály jako jsou dřevo, omítka nebo kámen.

Realizace dveří v lícovaném zdivu

Aby byl výsledek provětrávané fasády nejen funkční, ale i esteticky dokonalý, je velice důležité kvalitní rozměření a založení všech ploch. Před zděním je velice důležitá izolace základů a pečlivé rozměření ploch fasády a přesné výškové založení první řady lícových cihel. Je třeba řešit detaily napojení tepelné izolace a hydroizolace.

Další důležitou úvahou je volba formátu lícových cihel, skladebný tvar a výška, která musí ve výsledku korespondovat s okny a parapety. Nesmí dojít k tomu, že okno bude jaksi příliš zapadlé ve stěně. Výraznější rozšíření domu o novou podezdívku si může vyžádat také úprava střechy a svodů dešťové vody.

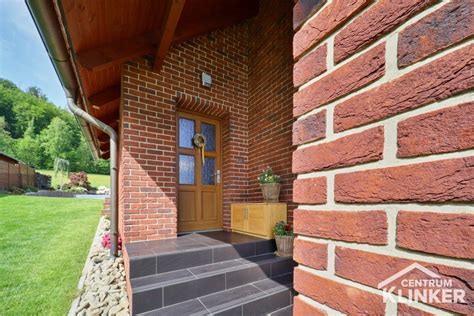

Při vsazování dveří do lícovaného zdiva je nutné zajistit správné ukotvení překladů a nadpraží, aby nedocházelo k nežádoucímu sedání zdiva. K novinkám v tomto oboru můžeme zařadit prefabrikaci překladu. Tento produkt připravuje výrobce přímo s požadovanou strukturou lícového zdiva.

Při osazení dveří do přizdívky je třeba zajistit větrací otvory v prvních dvou řadách cihel a v posledních dvou řadách, které nám zajistí odvětrání. Při realizaci dveřního otvoru pak dodržujeme pravidla pro zatížení okolního zdiva, kotvení nosných prvků a spolehlivé napojení hydroizolace.

Výkvěty, údržba a doporučení pro provoz

Jak předejít výkvětům? S výkvěty se u lícového zdiva setkáváme poměrně často. Vzduchová mezera má mimořádně příznivý účinek na vlhkostní režim stěny. Pokud cihly necháte žít svým životem a nebude vám vadit občas nějaký výkvět, mech nebo flek od ostřikové vody, nemusíte se o cihlovou fasádu vůbec starat. Tyto „neduhy“ lícových cihel jsou však standardní a dodají lícovému zdivu potřebnou patinu.

Po zhotovení díla je nutné chránit v průběhu prací a zrání malty před znečištěním a nepříznivými klimatickými podmínkami: před rychlým vysoušením větrem, vysokými nebo nízkými teplotami, před působením zvýšené vzdušné vlhkosti (deště, mlhy apod.) a přímého slunečního záření, a to během minimálně 8 až 10 dní.

Pokud máte lícové cihly použité na vodorovných plochách (parapety, ukončení zahradní zídky, sokl) doporučujeme použít impregnaci, která zajistí cihlám tzv. hydrofobní efekt. Doporučujeme do přibližně každé čtvrté styčné spáry vložit mřížku na odvětrání vzduchové mezery, která se vytváří za lícem zdiva.

Volba mezi lícovými cihlami a obkladovými pásky

Fasády z lícových cihel jsou určitě dražší, ale je to řešení takříkajíc na věky. Kdo upřednostní jiný typ konstrukce obvodového zdiva, než je provětrávaná fasáda, může zvolit její barevnost z obkladových pásků, které vzhledově plní stejnou funkci jako cihly jen s rozdílem, že se lepí přímo na zeď nebo se mohou nalepit na kontaktní zateplovací systém.

Obkladové pásky jsou pak jednodušší a levnější variantou pro cihlovou fasádu nebo fasádu v kombinaci s jiným materiálem. Obě řešení jsou esteticky srovnatelná a na vysoké úrovni. Ten, kdo hledá trvalá řešení bez kompromisu, a nemusí se ohlížet na finance, zvolí lícové cihly. Neméně štědře však budou potěšeni krásou i ti, kteří zvolí alespoň pro část své fasády či obkladu interiéru cihlové pásky.

Tabulka: Vybrané technické parametry

Stále více investorů dnes řeší otázku jedinečného vzhledu svého domu. Lícové zdivo je investicí, která se vrátí. Dopřejte si dům, o jakém jste vždy snili. Krásný, jedinečný a nadčasový vzhledem i funkčností.
