Drcené kamenivo na vozovky: mechanické vlastnosti a použití

Podceňovanou součástí komunikací a zpevněných prostranství bývá jejich nosná konstrukce, která po dokončení není viditelná, ale její správná funkce je základním předpokladem trvanlivosti a únosnosti povrchů. Na tyto konstrukce je třeba použít drcené kamenivo, kde ostatní dříve hojně užívané materiály jako kopané či říční štěrkopísky nejsou vhodné. Prané a tříděné říční štěrky bez jemného výplňového kameniva jsou pro použití v komunikacích vysloveně nevhodné.

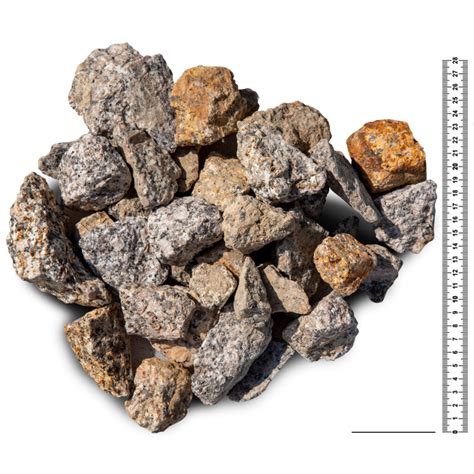

Základní vlastnost vhodného materiálu je zaklínění jednotlivých zrn po zhutnění vrstvy vzájemně mezi sebou; to dokáží pouze ostrohranná zrna drceného kamene. Pokud použijeme kamenivo s kulatými zrny, nedokážeme je řádně zhutnit. Obr. 1: Kamenivo drcené frakce 16-32 mm. Obr. 2: Praný kačírek frakce 16-22 mm. Obr. 3: Tento druh kameniva je pro nosné konstrukce vozovek nevhodný.

Nejčastěji používané frakce na nosné vrstvy jsou 32/63 mm a pro komunikace s větším zatížením 63/125 mm. Označení frakce znamená, že menší číslo je nejmenší velikost zrna a větší číslo je naopak velikost největšího zrna, které se v materiálu nachází. Při kladení vrstev se každá nezávisle zhutní po maximálních tloušťkách 150 až 300 mm; tloušťka vrstvy musí být větší než jedenapůlnásobek velikosti největšího zrna. Pokud je nosná konstrukce u méně zatížené komunikace jednovrstvá, lze s výhodou použít frakci 0/32 mm nebo 0/63 mm. První číslo znamená, že směs obsahuje i prachová a jemná zrna; někdy se nazývá minerální beton.

Pro řádnou funkci nosné konstrukce je nutná její propustnost pro srážkovou a náhodnou vodu. Vrstvy bez jemných součástí mají díky tomu větší propustnost. Kamenivo použité na štěrk by mělo být pevné a nenasákavé, nasákavost do 10 % nebo méně hmotnostního podílu vody. Ideální jsou žuly, diority, čedič a většina vyvřelých hornin; usazené a přeměněné horniny jsou méně vhodné.

Nosná konstrukce musí dobře propouštět srážkovou vodu, která se do konstrukce vsákne, a zároveň sloužit jako drenážní vrstva. Pod nosnými vrstvami komunikací se nachází zemní pláně. U zemní pláně je důležité ověřit její únosnost; pro naše potřeby stačí Edef,2 = 30 MPa pro pěší a cyklistické komunikace a 45 MPa pro komunikace zatížené automobilovou dopravou. Pokud zemní pláň nedosahuje minimálních parametrů, je nutné ji upravit, například stabilizací vápennou či cementovou stabilizací.

U parkových cest je třeba počítat s tím, že i po nich občas projíždějí stroje. Zemní pláň by neměla být dlouho vystavena povětrnostním vlivům a je nutné dodržet zásadu - nikdy neobnažovat základovou spáru před zimním obdobím. Pro zemní pláň je minimální sklon 3-5 %, aby se prosáklá voda odvedla mimo těleso vozovky. Zemní pláň bývá v zámrzné hloubce cca 400 mm; stojící voda po zamrznutí by mohla způsobit deformaci vrstev.

Po úpravě zemní pláně a vytvoření nosné konstrukce vozovky můžeme přistoupit k položení svrchní vrstvy. U památkových objektů jsou nejoblíbenější mlatové vrstvy či dlažby. Obr. 7: Položené a zhutněné podkladní vrstvy v parku historického Ostrova. Obr. 11: Na nosnou štěrkovou konstrukci je do štěrkodrti frakce 4-8 mm kladená drobná dlažba ze žulových kostek. Obr. 12: Položená a zaspárovaná dlažba. Obr. 13: Příprava pro osazení drobné architektury. Obr. 14: Kneippův chodník v lázních Bük. Zde je použití praného oblázkového kameniva (kačírku) na místě.

Kačírek dobře masíruje a prokrvuje chodidla, na běžný provoz je vysloveně nevhodný. Jemný kačírek se někde dodnes užívá jako estetický a signální povrch okolo chráněných objektů. Obr. 15: Původně mlatová cesta, pravděpodobně bez údržby. Obr. 16: Lesní cesta z MZK ukazuje špatné odvodnění. Obr. 17- Obr. 22 ilustrují různé problémy a řešení na mlatových a zatravňovacích systémech.

Smyslem je zajistit správné odvodnění a stabilní povrch, který je bezpečný pro pohyb a zároveň šetrný k prostředí. V mlatových konstrukcích je důležité pravidelně čistit odvodnění a doplňovat chybějící prvky; krycí mřížka slouží pro bezpečnost, ale při odstraňování pročištění je nutná.

V praxi se používají následující frakce a jejich doporučené použití: 0/4 (písek) na malty a omítky; 0/8 (písek) pro dětská hřiště, podklad pod dlažbu a vyrovnání terénu; 4/8 pro zdivové a sypké vrstvy; 16/32 pro drenážní vrstvy a obsyp drenážního potrubí; 32/63 pro drenážní vrstvy, gabionové stěny a pevné podklady; 32/125 pro velké frakce jako podklad či opěrné vrstvy. Drcené kamenivo 16/32 se používá zejména jako drenážní vrstva a pro obsyp drenážního potrubí; 32/63 je vhodné pro gabionové stěny a pevný podklad. Kamenivo 0/32 a MZK mají specifické role v konstrukcích vozovek.

Podklady a jejich vrstvy lze shrnout do praktických doporučení: pro pevný podklad se využívá vrstva 32/63 ve výšce 35 cm; druhá vrstva 16/32 o výšce 25-35 cm; třetí vrstva 4/8 o výšce 15 cm; čtvrtá vrstva 4 mm pro doplnění do 5 cm. Pro štěrkové cesty lze kombinovat vrstvy 16/32 a 4/8 s celkovou výškou 20-30 cm a s případným doplněním neprosátého lomového kamene.

Logistika a dodávky probíhají primárně po silnicích; kamenivo se přepravuje sklápěcími návěsy nebo auty s přívěsy, některé provozovny disponují železniční vlečkou. Zajišťujeme orientační cenové nabídky a specifikaci frakcí podle požadavků stavby.

Pro úrovně podkladů a použití v betonových a asfaltových směsích je charakteristická ostrá zrnitost a drsný povrch drceného kameniva. Drcené kamenivo nachází uplatnění v betonu, živičných směsích, podsypkách a zásypech; mechanicky zpevněné kamenivo vzniká zhutněním nestmelené směsi kameniva bez tmelící složky. Drcené kamenivo v asfaltových směsích zajišťuje stabilitu a odolnost vozovky díky vyšší vzájemné zaklíně zrn.

V procesu těžby a zpracování kameniva se používají různé drtiče a třídicí linky. Příbuzné údaje zahrnují normy a standardy pro konstrukce vozovek, hutněné a lité asfaltové vrstvy, postřiky a nátěry a technické specifikace pro zpevněné povrchy. Vlastnosti kameniva a jeho frakce se řídí ČSN a EN normami. Směry vývoje zahrnují i moderní modely dopravy a nástrojů pro online porovnání cen a dostupnosti materiálů.

Frakce a jejich použití, logistika dodávek a technické specifikace jsou shrnuty v tabulce: frakce a doporučené použití, pro snadnou orientaci v projektové dokumentaci a v technických podmínkách.
