Stavby, které jsou vydány přirozeným změnám teploty ovzduší, je třeba rozčlenit na části, které se mohou chovat samostatně. Pokud se tak nestane, konstrukce se sama rozdělí podle obecných fyzikálních zákonů a vnitřních a vnějších tvarových a materiálových vlastností stavby. Článek pojednává o poruchách dilatací objektů pozemních staveb.
1. Dilatační zóny, smršťování a dotvarování betonu
Poruchy vyvolané účinky objemových změn lze zařadit do skupiny nepřímých účinků namáhání. Teplotní účinky vyvolávají u stavebních konstrukcí délkové změny. Smršťování nastává při úbytku vlhkosti (vysychání) betonu a jeho účinek je pak dán zmenšením objemu. Vysychání začíná vždy na povrchu a při jeho rychlém průběhu na povrchových oblastech konstrukci brání vlhké jádro volnému stahování povrchu. Účinek je udáván hodnotou cca 0,25 mm/m, často ale i výrazně vyšší v závislosti na typu betonu. Tím vznikají tahová napětí, která u betonových konstrukcí, u nichž se účinkům smršťování zabraňuje nevhodnou konstrukční úpravou, vyvolávají vznik trhlin. Proto se smršťováním trhají tenké stropní desky spojené monoliticky s masivními betonovými prvky - s trámy nebo průvlaky, případně se ztužujícími věnci atd. Trhají se i dlouhé zdi, které se nemohou v dosedacích plochách vlivem tření zkracovat. Smršťováním lze vysvětlit vznik trhlin, jež nemohou mít původ od účinků zatížení.
Průběh smršťování je ovlivněn teplotou a vlhkostí prostředí. Tvrdne-li beton v suchém a teplém prostředí, je smršťování větší a probíhá rychleji. Zvlášť nepříznivě se projevují účinky smršťování při betonování nádrží, vodojemů kanálů apod., neboť smršťováním vznikají trhlinky, porušující vodotěsnost. Účinek smršťování se zvyšuje u betonu s velkým obsahem cementu, používáním cementů objemově nestálých, vysokým vodním součinitelem, používáním jemnějších frakcí kameniva a některých přísad, zejména urychlovačů/zpomalovačů tuhnutí betonové směsi. Smršťování probíhá nejintenzivněji v prvém období po zabetonování (ve 3 až 6 týdnech) a během prvního roku. Čelí se mu vhodným konstrukčním opatřením a pracovními postupy při betonování.
Dotvarování je vlastnost betonu charakterizovaná růstem trvalých deformací konstrukce za účinku trvalého nebo dlouhodobě působícího zatížení. Zvětšuje zkracování podpůrných konstrukcí (sloupů, stěn atd.), zvyšuje průhyby betonových nosníků, ovlivňuje vnitřní napětí betonu, zvyšuje změnu staticky neurčitých veličin, přesouvá napětí z betonu na výztužné pruty a úbytek předpětí v předpjatých konstrukcích atd. Účinky dotvarování jsou tím větší, čím dříve po vybetonování je konstrukce zatěžována a čím její průřezy jsou subtilnější.
2. Dilatační spáry a jejich principy
2. Úmyslně vytvořené spáry mezi jednotlivými částmi konstrukce se nazývají dilatační nebo rozdělovací. Někdy je ovšem třeba volit polohy dilatačních spár ve větších vzdálenostech, než je běžné. Např. u spojité konstrukce nelze dilatační spáry upravit tak, že se stavba jednoduše rozdělí na jednotlivé menší části - to by bylo nevhodné, nekonstruktivní a drahé. Spáry se mohou v podobných případech provést i ve větších vzdálenostech, je však nutné u konstrukce početně vyšetřit vliv změn teploty a smršťování betonu a nepříznivým účinkům bránit vhodnými konstrukčními opatřeními, která vyplynou ze statického výpočtu, např. Dilatační spáry by měly být, pokud je to možné, přímé a měly by procházet bez přerušení všemi částmi budovy zdola nahoru, tedy od základů až po střechu. Ovšem, teplotními dilatačními spárami není vždy třeba dělit základy, neboť ty leží na podloží v oblasti téměř konstantní teploty, takže u nich nedochází k rozměrovým změnám teplem a také smršťování je výrazně menší než u horní stavby. Musí se ovšem zvážit i teplotní poměry při stavbě základů (např. Dilatačními spárami oddělujeme od sebe také ty části budov, které jsou založeny na různých základových půdách a kde lze očekávat nestejnoměrné sedání. Pokud by se taková konstrukce provedla spojitě, vyvolalo by to u ní nerovný pokles základů a tedy přídavná namáhání a poruchy horních konstrukcí.
Při vzájemném překrývání objemových či teplotních změn a při větších délkách stavby může také dojít k tak velkým roztažením nebo stlačením a tedy k silovému namáhání konstrukce tak, že dojde k překročení pevnosti stavebních materiálů a nezbytné protažení se projeví trhlinami. Bohužel jsou tyto trhliny „divoké“, tj. uvedené poruchy jsou složitý a nesnadno odstranitelný problém, zasluhující podrobné šetření. Dále je třeba připomenout, že bourá-li se stavba vedle staré budovy s chatrnými sousedními zdmi, oddělenými vzájemně dilatací, musí se štítová zeď neodstraňovaného objektu řádně vzepřít - zvláště to platí, je-li tato zeď zatížena klenbami.
Zajišťovací konstrukce jsou někdy složité a nákladné a vždy zdržují postup bourání i výstavbu nového objektu v proluce. Také základy a celá stavba nového objektu se musí přizpůsobit místu stavby. Po obou stranách dilatační spáry jsou sloupy, stropní trámy či desky v každé části samostatné. Základy sloupů jsou společné (nebyla-li dilatace provedena z důvodů nestejnoměrného sedání jednotlivých částí stavby). Tento způsob umístění spáry bezpečný a z konstruktivního hlediska vhodný. Zalomeně, kdy dilatační spára přerušuje průvlaky, buď těsně při sloupu, nebo při stropním žebru. Leží-li průvlaky příčně, může se obdobně přerušit i stropní konstrukce, Obr. 3.
Vložením celého dilatačního pole. Obr. 1: Dilatační spára ve zdvojeném sloupu. Obr. 2: Kruhový sloup na polovinu dělený dilatační spárou. Ozuby v případech b) a c) je třeba pečlivě propočítat a zachytit napětí v hlavním tahu, vznikající nad uložením a pod ním, kde mají nejvíce namáhané části konstrukce jen poloviční výšku. Je nezbytné také přihlédnout k účinkům tření v ložné ploše ve vodorovné části spáry. Při vodorovných posuvech dilatované konstrukce vznikají v ní vlivem tohoto tření vodorovné tahové síly. Kdyby nebyly zachyceny výztuží, mohly by se ozuby odtrhnout od zbylé části stavby, případně by se konstrukce mohla v některém slabém průřezu porušit tahem. Výztuž by měla být počítána na všechny zmíněné účinky.
3. Realizace dilatačních spár i v náročných objektech
Zvlášť nepříznivě se teplotní účinky projevují na nedostatečně tepelně izolovaných plochých železobetonových střechách. Tepelnou dilatací se porušuje jednak vlastní krytina, jednak se trhá římsa i nosné zdivo a nejvyšších podlaží. Podobné poruchy se také projevují jak na vnějších, tak i na vnitřních panelech montovaných staveb. Slunečním zářením a teplotními změnami uvnitř stavby jsou panelové stěny ve stálém pohybu. Pokud se staví v zimě, železobetonová konstrukce zkrátí a naopak je tomu v létě. Během let se konstrukce navíc smrští a dotvaruje. Obvykle se navrhuje šířka dilatačních spár 15 až 25 mm. Realizace se pak zajistí vložením vhodné vrstvy stlačitelného materiálu.

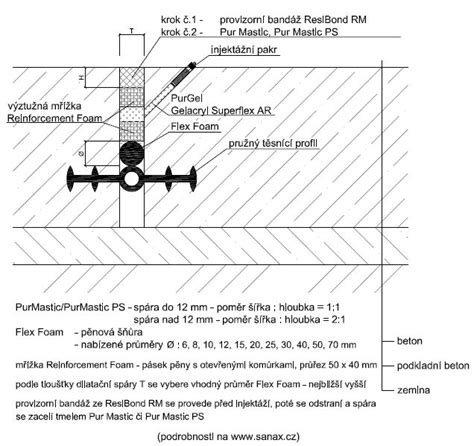

Do spár se též vkládají různé trny či továrně vyrobené prvky. Obr. Obr. 5: Úprava spáry. Obr. 7: Zakrytí spáry ve střeše. Dilatační spáry se v hotové stavbě skutečně svírají a rozevírají, nebo se v nich při různém zatížení a sedání základů posunuje jeden díl stavby svisle podle části druhé. Musí být upraveny tak, aby se přilehlé stavební součásti těmito pohyby neporušovaly. Nesmí se tedy přes spáru provést např. omítka. Dilatační spára se přizná a obvykle se překryje lištou, nebo se ponechá volná.
4. Praktické informace z konkrétního projektu a poznámky k řešení dilatačních poruch
Objekt byl postaven v proluce a měl specifické podmínky podloží. Přední část a střední část byly navrženy jako dva celky, dilatační spára byla plánována mezi nimi. Po výstavbě lze očekávat trhliny ve stěnách a deskách, poruchy obkladů, obvodových plášťů, izolací, podlah a rozvodů. Změněná skladba garáží a dilatace o dvě pole změnila délku dilatačního celku a vyžadovala výpočet pohybů a kontrolu vlivu teploty. V tabulkových částech jsou uvedeny detaily o max. velikostech dilatačních celků, šířkách spár a doporučených postupech pro tepelné dilatace a vodonepropustnost. Obr. 1-3 v textu ilustrují různá uspořádání dilatačních spár a jejich vliv na statiku a pohyby konstrukce.
5. Praktické návody k návrhu a realizaci dilatačních spár v podlahách
Podlahová konstrukce se skládá z několika vrstev: pod viditelnou pochozí vrstvu se skrývá roznášecí deska, která bývá od stropní konstrukce či základové desky oddělena izolační vrstvou. Na roznášecí desku jsou kladeny vysoké nároky na rovinatost, pevnost a tepelněakumulační schopnost. Důraz na kvalitu a rychlost zhotovení podlah vedl k vývoji samonivelačních sádrových a cementových potěrů. Samonivelační potěry se dodávají na stavbu hotové autodomíchávači a čerpají se do místa ukládky. Potěry Cemflow a Anhyment nabízejí vysokou pevnost v tahu za ohybu a výrazně snížené smršťování; umožňují velké plochy bez dilatačních spár v případě nerovností nosné konstrukce. Dilatační spáry v potěru a podlahovém systému musí kopírovat topné okruhy a být řízeny plánem spár, který zohledňuje rozdělení plochy na menší celky (max. délka 8-10 m na jednu stranu) a vhodnou šířku spár (typicky 10-12 mm u anhydritových potěrů a 10-15 mm u cementových potěrů).
Podle typu podlahy a zatížení projektant určí, zda použít mazaninu nebo cementový potěr. Mazanina bývá tloušťky 50-100 mm v obytných prostorech, u zatíženějších prostor až 300 mm. Cementový potěr bývá tloušťky do 50 mm, s možností tenčích vrstev pro tenčí podlahy. Pro vytápěné podlahy je nutné zajistit soudržný podklad a správnou izolaci, včetně penetrace a dodržení všech norem a postupů pro tloušťky vrstev a velikost dilatačních polí.
6. Doporučené pravidla a normy pro dilatační spáry
Mezera u stěny by měla být obvykle 10 mm, u některých typů dřevěných podlah i více (až 15 mm). Lišty se používají pro zakrytí spár a měly by být kotveny ke stěně, nikoliv k podlaze, aby dilatace mohla volně pracovat. Pěnové pásky a pružné tmely umožňují pohyb podlahy; některé aplikace vyžadují kovové profily pro dosažení estetického i funkčního efektu. U podlah s topením je třeba zvětšit dilatační mezeru na cca 12 mm a pečlivě koordinovat práci topenáře a podlaháře. Smršťovací spáry se doporučují u cementových potěrů; anhydritové potěry mají menší tendenci k pohybům, ale i ony vyžadují rozdělení ploch na menší dilatační celky podle plochy a zón.
Normy a doporučení zahrnují ČSN EN 13813, ČSN EN 1264 a související ČSN. Před pokládkou podlah je nutné ověřit vlhkost podkladu podle ČSN EN ISO 12570, ověřit rovinnost povrchu (ČSN 74 4505), a zajistit správnou tloušťku a kvalitu izolací. Dilatace se řeší rozdělením ploch na menší celky a vedením dilatačních spár i přes prahy a v místech přechodů mezi místnostmi.
7. Zahrnutí tabulek a ilustrací
V ideálním postupu lze doplnit tabulku s maximálními velikostmi dilatačních celků podle typu potěru a zvolených podlahových systémů, včetně šířek spár a poznámek o vytápění. Obr. 1-3 a další ilustrace v textu ukazují uspořádání dilatačních spár ve zdvojeném sloupu, kruhovém sloupu a průvlaku a ilustrují vliv tření a napětí nad uložením. Obr. 9 ukazuje dilataci tribuny na stadionu. Tyto vizuály doplňují text a pomáhají pochopit praktické aplikace dilatačních spár.
8. Shrnutí a praktické doporučení
Dilatace není detail, ale klíčový konstrukční prvek, který rozhoduje o dlouhodobé funkčnosti a životnosti podlah a stavebních konstrukcí. Před zahájením prací je nutné vypracovat plán spár, posoudit tepelné a objemové pohyby a navrhnout optimální šířky a rozmístění dilatačních polí. Zajištění správného vyplnění dilatačních spár a volba vhodných materiálů (pěnové pásky, pružné tmely, lišty, kovové profily) jsou zásadní pro trvanlivost a bezproblémové užívání podlah. Dilatace u podlahového vytápění vyžaduje zvláštní péči a koordinaci prací, aby nedošlo k nadměrným pohybům a prasklinám. Správně navržené a realizované dilatační spáry zajišťují, že i velké plochy podlah zůstanou rovné a funkční po mnoho let.
