Kvalitně provedená montáž oken má zásadní význam pro jejich bezvadnou funkčnost a dlouhou životnost. Nesprávně osazené okno totiž nebude schopno dostatečně izolovat studený venkovní vzduch. Montáž oken není pouze o správném fixování a namontování, ale především o správném vyplnění a uzavření připojovací spáry, aby nevznikly tzv. tepelné mosty. Ty jsou slabým místem, kudy může unikat teplo ven z interiéru, a kde mohou vznikat nežádoucí jevy spojené s kondenzací vlhkosti.
Příprava a výběr stavebního otvoru pro pohledové betony
Pro bezproblémovou montáž oken je tedy třeba nejdříve řádně připravit stavební otvor. Povrch ostění musí být hladký a soudržný tak, aby to umožnilo správné nalepení folií pro uzavření připojovací spáry. „Nejsnazší variantou je usazování oken do stěn z monolitického betonu, který je po odbednění hladký a vytváří tak ideální podklad pro okamžité kotvení a zejména pro aplikaci uzávěrů připojovací spáry,“ říká Ing. Pavel Kašpar, manažer montáží VEKRA, a pokračuje: „Jiné je to ale u betonových tvárnic a klasických cihel, jejichž povrch není kvůli koncovým zámkům rovný.“
Následné kotvení okenních rámů může být realizováno dvojím způsobem - buď pomocí páskových kotev, které se připevní na rám a pomocí turbošroubů pak upevní do ostění, nebo pomocí turbošroubů skrz rám přímo do ostění. Hlavní body správné montáže oken: před samotnou montáží se provede penetrace ostění, nadpraží i parapetního zdiva. Po nalepení fólií se připevní na okenní rám páskové kotvy ve vzdálenosti 150 mm od vnějšího kraje a pak ve vzdálenosti maximálně 700 mm od sebe. Okenní rám se osadí do stavebního otvoru a vypodloží se nosnými plastovými podložkami, které zde zůstávají. Ochrannou folií se přelepí také páskové kotvy. Do osazeného rámu se nasadí okenní křídla a přimontují se okenní závlahy.
Klíčové aspekty tepelně-technického osazení a tepelné izolace
Správně provedené osazení kolem ostění, nadpraží a parapetů spolu s připojovací spárou je zárukou trvalé tepelněizolační funkce. Skladba těsnění spáry musí zajistit trvalou tepelnou izolaci otvorových výplní, aby nevznikaly tepelné mosty. Připojovací spára je místo styku rámu výplně se stavebním otvorem a je tvořena vnějším uzávěrem, tepelněizolační výplní a vnitřním uzávěrem. Hlavní funkcí vnitřního uzávěru je zabránění transportu vzdušné vlhkosti z místnosti do připojovací spáry. Tepelněizolační výplň slouží k eliminaci tepelných vazeb a je chráněna vnějším uzávěrem. Optimální poloha okna je v místě nulové izotermy, která závisí na skladbě obvodového pláště a typu zdiva.
Jednovrstvé stěny se realizují v jednom technologickém kroku a vyžadují dobrou znalost stavebního systému a pečlivé dodržení modulové koordinace. U jednovrstvého zdiva je osazení okna doporučeno řešit systémově - v souladu s pokyny výrobce. Umístění izolace v nadpraží okna musí být řešeno v návaznosti na hlavní tepelně izolační rovinu objektu. U keramického zdiva je možné navrhnout obvodové zdivo při splnění požadavku na součinitel prostupu tepla; zdivo bývá vyzdíváno na tepelně izolační maltu a opatřeno tepelně izolační omítkou. Při dodržení zásad pro navrhování výrobce garantuje výslednou hodnotu součinitele prostupu tepla obvodovou stěnou.
Osazení oken v různých typech obvodových stěn

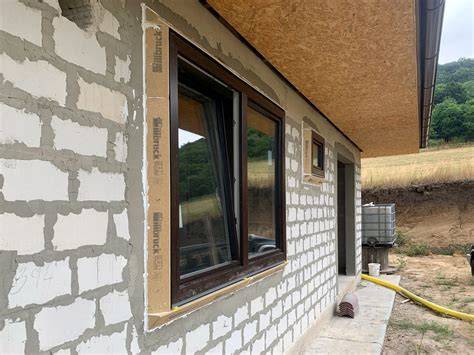

Ve zděném stěnovém systému je okno osazeno podle typu stěny - u jednovrstvého zdiva do tvarovek v rovině navazující na tepelně izolační vrstvu; u kontaktního zateplovacího systému lze okno umístit na vnější líc zdiva, provést předsazenou montáž, nebo navrhnout dvouplášťovou konstrukci s provětrávanou dutinou. Tepelná izolace by měla přesahovat rám o minimálně 40 mm. Železobetonové konstrukce vyžadují ETICS kvůli tloušťkám a tepelným vazbám. U ETICS se okno často osazuje na vnější líc nosné konstrukce - průvlaku, případně stěny.
Pro vícevrstvé (sendvičové) konstrukce se nosná a tepelně izolační vrstva realizuje postupně; použitím ETICS dochází k eliminaci tepelných vazeb. U dvouvrstvých konstrukcí bez ohledu na materiál nosné části je vhodné osazení na vnější líc stěny, případně předsazená montáž. Hloubka osazení v interiéru spolu s dozateplením ostění je problematická ve tloušťkách 200 mm a více, proto se doporučuje osazení na líc stěny pro lepší prosvětlení a proslunění místností.
Speciální detaily a praktické postupy
Detailní řez fasádou a zakreslení vazeb mezi konstrukčním řešením budovy a stavebním detailem usnadňují práci projektantům. Detailní projektová dokumentace by měla jasně znázornit navržené řešení včetně detailů připojovací spáry a řešení nadpraží s ohledem na normu ČSN 01 3420 a součástí ETICS a pohledových betonů. Při rekonstrukcích je potřeba odstranit staré rámy a kotvy, vyplnit dutiny maltou a zajistit, aby ostění bylo čisté a rovné pro nové okno. Rozměry otvoru by měly být upraveny tak, aby spára mezi rámem a stavební konstrukcí byla 5-10 mm (max 15 mm). Při větších odchylkách je nutné použít rozšiřovací profily nebo doplnit nové prvky stavebních konstrukcí.
Pro utěsnění připojovací spáry se používá polyuretanová montážní pěna. Pěna musí být chráněna a překryta izolačními fóliemi. Tepelněizolační utěsnění nesmí být vytvořeno z tvrdých materiálů; je vhodné použít minerální vlnu nebo plnit pěnou podle pokynů výrobce. Parotěsné fólie se kladou z interiérové strany, exteriér je řešen paropropustnou a vodotěsnou fólií. Příprava stavebního otvoru a rovinnost ostění jsou klíčové pro správné provedení a dlouhou životnost okna.
Praktické poznámky a zkušenosti z praxe
Dodatečné opravy po nevhodné montáži bývají nákladné a časově náročné. V Česku je mnoho firem, které okna jen přeprodávají, ale nevyrábějí je ani nemontují. V případě reklamace se často svádí porucha na montážní firmu a ta na výrobce. Proto je důležité znát výrobce a prováděnou montáž. Při objednání oken včetně montáže často získáte výhodnější DPH a prodlouženou záruku. Certifikace kompletního procesu dodávky na klíč u nezávislého institutu posiluje důvěru zákazníků.
Konkrétní ukázkou může být rodinný dům s pohledovým betonem LIVETHERM, který umožňuje interiérové i exteriérové pohledové zdivo. Systém LIVETHERM nabízí izolaci, která zajišťuje nízké tepelné ztráty a vysokou hospodárnost, přičemž vnitřní nosná část zdiva akumuluje teplo a vyrovnává kolísání teploty. Přesná montáž a vhodná volba tvarovek a překladů významně zpevňují stavební konstrukci a minimalizují rizika tepelných ztrát a kondenzace.
Tabulka - shrnutí hlavních bodů osazení oken v pohledovém betonu
| Aspekt | Popis |
|---|---|
| Příprava ostění | Hladký, nosný a soudržný povrch; penetrace ostění a nadpraží; nalepení folií pro uzavření spáry |
| Typ kotvení | Páskové kotvy + turbošrouby nebo turbošrouby skrz rám; volba podle typu zdiva |
| Tepelná izolace spáry | Umístění výplně mimo tepelnou vazbu; přesah rámu; vyplnit vhodným materiálem (pěna či minerální vlna) |
| Parotěsnost | Vnitřní parotěsná fólie posílená hliníkovou vrstvou; exteriér paropropustná a vodotěsná fólie |
| Hloubka osazení | Souhra s tloušťkou izolace; nulová izotermická poloha pro lepší tepelný komfort |
| Donedávna používané materiály | Monolitický beton, pórobeton, cihla; povrchy vyhladit šedým tmelem |
| Podkladní prvky | Nosné podložky, výčet a dimenze, zajištění dilatačních pohybů |
Další zdroje a normy
Dodržení modulové koordinace a aktuálním pravidlům kreslení stavební dokumentace je klíčové pro úsporu času i nákladů a pro zajištění správného provedení detailů. Normy ČSN 01 3420, ČSN 74 6077, ČSN 73 0540-2 a ČSN 73 0005 hrají důležitou roli při zakreslení výplní otvorů a návrhu připojovacích spár. V praxi je nutné, aby projektant i realizační firma respektovali aktuální požadavky na energetickou náročnost budov a technologický pokrok ve stavebnictví, a aby byla dokumentace přesná a srozumitelná.
