Dešťové žlaby jsou základním prvkem pro odvod dešťové vody ze střechy. Stále silnější bouřky a přílivové deště nám připomínají, jak důležitý je pro naši střechu a potažmo celý dům odvodňovací systém. Žlab odvádí veškerou srážkovou vodu ze střechy pryč. Pro správnou funkci musí být dostatečně vyspádovaný, aby v něm voda nestála.
Rozměry dešťových žlabů: rozvinutá šířka a průměr
Při vybírání rozměru okapů se setkáte se dvěma podobnými údaji - rozvinutá šířka žlabu a průměr žlabu. Tyto parametry jsou důležité nejen při výběru samotného okapu, ale také při pořizování dalších součástí okapového systému, jako jsou svod, kotlík či háky. Velikost žlabů se nejčastěji udává v rozvinuté šířce (zkratka „r. š.“). Rozvinutá šířka je celková šířka plechu, ze kterého je daný okap vyroben. Protože plech je dále zpracovaný do kulata, není snadné rozvinutou šířku změřit. Vzhledem ke kulatému tvaru okapu není snadné rozvinutou šířku změřit, můžete ale změřit jeho průměr. Průměr žlabu se měří od zadní stěny okapu k přední návalce, přičemž samotná návalka se nezapočítává.
Na obrázku vidíte návalku vpravo - jedná se o okrasné ukončení žlabu, které zároveň slouží ke zpevnění žlabu a k uchycení do háků. Často se u rozměru okapu setkáte pouze s rozvinutou šíří. Naštěstí ji ale můžete jednoduše odvodit od průměru okapu. Při nákupu na našem e-shopu si s rozvinutou šířkou nemusíte lámat hlavu. U okapů uvádíme vedle rozvinuté šíře vždy i průměr okapu. Při shodných průměrech mohou mít okapové žlaby rozdílně rozvinuté šířky, což je signálem o jejich různých hloubkách, a tedy i množství odvedené vody.
Podokapní žlaby jsou obvykle půlkruhové nebo hranaté, u obou bývá udávána jejich rozvinutá šířka.
Jak zvolit správnou velikost žlabu?
Aby váš okapový systém plnil svou funkci, je důležité zvolit správnou velikost žlabu. Pokud byste zvolili menší rozměr, než je potřeba, může dojít k přetékání dešťové vody přes okap. V případě volby větší velikosti nedojde sice k žádnému problému, utratíte však zbytečně více peněz. Pro správné odvodnění střechy je nutné zvolit odpovídající průměr žlabu. Jinak by mohlo docházet k tomu, že při každém trochu silnějším dešti bude voda z okapů přetékat a způsobovat škody. Nemá ovšem smysl ani žlaby naddimenzovat a zaplatit kvůli tomu za okapový systém víc, než je nutné.
Postup výběru velikosti žlabu: Při výměně stávajícího okapu, který je funkční, si vystačíte se změřením průměru a případným převedením na rozvinutou šířku. Při výměně starých žlabů je nutné změřit průměr žlabu, aby se nový výrobek vešel do původních háků. Pokud ale potřebujete vyměnit okapový systém za zcela jiný nebo zařizujete novostavbu, musíte nejdříve vypočítat plochu střechy. Budeme tedy nejprve potřebovat stanovit, jaká plocha střechy má být odvodněna daným okapem - bude nás zajímat její půdorysný průmět. Neuvažujeme však celou plochu střechy, ale pouze plochu určité střešní roviny - té, z níž voda do spádovaného okapu stéká. Plochu střechy vypočítáte podle vzorce (A + B / 2) × C. Podle vypočítané plochy pak zjistíte správnou velikost okapu. Pokud už znáte plochu vaší střechy, zjistíte potřebný rozměr žlabu podle tabulky daného výrobce. Více než samotná terminologie navrhování okapů podle normy Vám pomůže orientační tabulka, ve které se dozvíte, jakou zvolit rozvinutou šířku. Při výběru velikosti je vždy důležité se řídit tabulkou výrobce konkrétního okapu. Plocha střechy (m²) Průměr žlabu (mm) Rozvinutá šířka (r.š.) Průměr svodu (mm) Do 25 80 100 60 25 - 50 100 125 80 50 - 80 125 150 80 nebo 100 80 - 120 150 170 nebo 200 100 nebo 120.
Už víte, jaký průměr či jakou rozvinutou šířku žlabu pořídit pro váš dům? Pak můžete odvodit také potřebný rozměr háků, okapového svodu a kotlíku, které jsou nezbytnou součástí okapového systému.
Součásti okapového systému
Okapové háky
Okapové háky slouží k upevnění okapu pod střešní krytinu. Mohou mít různé tvary podle toho, kam je umisťujete. Jejich průměr či rozvinutá šíře musí odpovídat zvolené velikosti žlabu. Háky se umísťují na střechu většinou upevněním na krokve - jejich vzdálenost by však neměla přesáhnout 1 metr. Žlabové háky se v Česku spádují, ale přitom se dodávají "rovné". Je tedy třeba si háky ohnout na určitý spád až na stavbě.
Okapový svod
Okapový svod je svislá část okapového systému, která slouží k odvodu vody ze střešního žlabu do kanalizace, případně sběrného sudu. Svodová odpadní roura mívá nejčastěji kruhový tvar, ale pro hranaté žlaby jsou k dispozici i svody hranaté. Potřebná velikost okapového svodu by měla být vždy uvedená u daného okapu. Například pro okap s průměrem 80 mm potřebujeme okapový svod o velikosti 60 mm. K upevnění svodové roury slouží objímky, jejichž vzdálenost by neměla přesáhnout 2 metry.
Okapový kotlík
Okapový kotlík je spojovacím článkem mezi žlaby a svodem. Pro napojení svodu na žlab je nutno zakoupit kotlík. Samotné kotlíky se již vyrábí v určitých kombinacích rozvinuté šířky žlabu a průměru svodové roury. Pro jaký rozměr žlabu a svodu je daný kotlík určen, najdete už v jeho názvu. Číslo před lomítkem udává rozvinutou šíři žlabu. Číslo za lomítkem udává průměr svodu.
Lapače nečistot
Žlaby doporučujeme opatřit lapačem nečistot.
Spádování žlabu a typy žlabů
Při realizaci okapů je důležité pamatovat na spádování žlabu. Minimální spád žlabu je udáván 0,5% (0,3°). Spád zajišťujeme správným osazením žlabových háků.

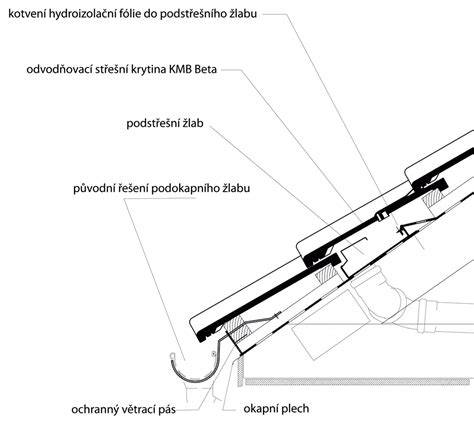

Nejrozšířenější variantou žlabu je žlab podstřešní, umístěný na žlabových hácích. Toto provedení je zároveň provedením nejbezpečnějším z uvedených žlabů. Ve srovnání např. se žlabem nástřešním nemůže u tohoto provedení žlabu dojít k např. zahlcení sněhem nebo ledem, voda prostě ze žlabu přeteče. Navíc u žlabu nástřešního může dojít například při zneprůchodnění svodů k zatečení do střechy.
Materiály okapových systémů
Výběr materiálu okapu je potřeba dobře zvážit. Zpravidla najdete potřebnou velikost okapu ve všech materiálových provedeních. Obecně u okapů platí, že nejvýznamnějšími kritérii je bezúdržbovost, dlouhá životnost a s ní spojená záruka, ekologická nezávadnost i systémové řešení tvořící funkční a vzhledově dokonalý celek. A v neposlední řadě také spolehlivá značka se širokou sítí prodejců, dokonalý servis a poměr kvalita-cena. Ke klasickým materiálům patří pozinkovaná ocel, titanzinek a měď. V dnešní době moderním a vyhledávaným materiálem je lakovaný pozink, který díky povrchové úpravě zajišťuje vysokou odolnost i možnost vhodné kombinace s barevností střechy. Klasické materiály (titanzinek a měď) přitom nabízejí vysokou estetickou hodnotu a dlouhodobou životnost, v poměru k zinku a lakovanému pozinku však jsou cenově náročnější.
V současné době je poměr ceny měď : titanzinek : lakovaný pozink : čistý pozink přibližně podle velikosti okapu cca 1 : 0,5 : 0,25 : 0,13. Tento poměr se odvíjí zejména od vývoje cen materiálu, a proto je třeba jej brát pouze jako orientační. U čistého pozinku musíme přitom počítat s údržbou, resp. s nátěrem, který nakonec celé provedení zkomplikuje a prodraží. Proto v současné době stále stoupá obliba okapových systémů lakovaných na bázi pozinku.
Potřebujete poradit? Nevíte, který produkt vybrat? Neztrácejte čas samostudiem informací na internetu. Neváhejte se na nás obrátit, pokud budete potřebovat pomoc s výběrem okapu nebo i jiných komponentů.
Praktické poznámky a normy
Ve velkých projektech a homologaci v Evropě hrají důležitou roli normy. Důležitý je DIN EN 612 pro závěsné žlaby a dešťové svody z kovových materiálů, pojmy, rozdělení a požadavky, který definuje základní charakteristiky, označení a kvalitu výrobků. Pro spojení žlabu na střechu se doporučuje použití okapového plechu. Žlab uvnitř střešní konstrukce vyžaduje zvlášť pečlivé plánování a často minimálně dva odtahy nebo jeden odtok a jeden bezpečnostní odtok. Každý odtok musí být schopen odvést množství dešťové vody stanovené podle tabulky 8. Střešní žlaby NedZink se musejí pájet za měkka na styku a na jiných spojovacích místech normovanými tavidly podle DIN EN 29454-1 a pájkami podle DIN EN 29453. Pájka musí být nanesena na spojovaných dílech v šířce 10 mm (ve svislých oblastech minimálně 5 mm).
Tipy pro výběr a servis
- Nejlepší volbou pro většinu domů bývá žlab podstřešní, který minimalizuje riziko zatečení a sněhových zácp.
- Materiál lakovaný pozink kombinuje dlouhou životnost a barevnou kompatibilitu se střechou.
- Pravidelná kontrola a čištění lapačů nečistot zlepší průchodnost a sníží riziko ucpání.
- Správná montáž háků a správně zvolený spád zajistí efektivní odvodnění i při silných deštích.
Webinář: Podtlakové odvodnění střech
Možnosti a náklady
Materiály okapových systémů a jejich poměr ceny k životnosti ovlivňují volbu. Titanzinek a měď nabízejí vysokou estetickou hodnotu a dlouhou životnost, ale mohou být dražší. Lakovaný pozink je moderní alternativa s vysokou odolností a širokou škálou barevných provedení, která často nabízí lepší poměr ceny a výkonu. Ceny se odvíjejí od velikosti okapu a zvoleného materiálu, a proto je praktické řídit se orientačními tabulkami výrobce a konzultovat řešení s odborníky.
Okapy, svody a kotlíky tvoří ucelený systém, který je důležité sladit nejen rozměrově, ale i materiálově. Správný výběr velikosti žlabu a součástí zajistí bezpečné a efektivní odvodnění střechy z dlouhodobého hlediska.
