V tomto článku se popisuje, jak nanášet a zobrazovat tepelnou izolaci z minerální vaty v systémech ETICS, s důrazem na detaily v okolí oken a dveří, nadpraží, ostění a související prvky. Text vychází z postupů a konkrétních doporučení uvedených v technických podkladech a praktických zkušenostech z kreslení výkresů v AutoCAD a souvisejících nástrojů.
Podklady pro kreslení tlouštěk izolace a šrafování
V detailech se používají různé šrafovací vzory pro minerální vatu a další tepelné izolace; u vaty se často používá specifická vlna pro rozlišení od EPS a XPS. V technických popisech se doporučuje šrafovat izolaci tak, aby byl nákres čitelný a zároveň odpovídal skutečnému uspořádání vrstev. Vnitřní a vnější rohy, ostění a nadpraží jsou vyztužovány a vyplněny tmelem, aby vznikla pevná a vodotěsná vazba.
AutoCAD umožňuje kreslit izolaci čarou, ale doporučuje se používat i šrafy a bloky, které lépe odpovídají realitě. Výhodou bloků je nezávislost na LTscale a rychlé kreslení, ale jejich nevýhodou může být nedotažení v některých kontextech a nemožnost kreslit křivky izolace. V některých případech se proto kombinuje kreslení čar, šraf a dynamických bloků pro dosažení optimálního výsledku.
Postupy založení a kotvení ETICS u oken a nadpraží
1) Založení systému zahrnuje vyměření rovinnosti podkladu a osazení zakládacích profilů, které se kotví hmoždinkami a zajišťují rovinu. Spáry a spoje musí být utěsněny a rohové a ostění musí mít správné úhly; nadpraží a ostění se musí doplnit tak, aby výplň desek nekryla spáry. Před lepením izolantu se vyplní prostor silikonovým tmelem, aby se zabránilo vzniku dutin a komínového efektu.
2) Lepení izolantu probíhá na vazbu s minimálním přesahem a s ohledem na navržené kotvení. SMARTWALL desky mají specifický způsob lepení - rámeček a body - a musí tvořit nejméně 40% rubu desky. U odřezků desek se musí dodržovat pravidla pro jejich umístění na nárožích a v ostění, nadpraží a parapetech, aby nevznikaly trhliny a tepelné mosty.
3) Napojení desek na ostění, nadpraží a parapet vyžaduje přesahy a správné ukotvení, aby voda nemohla pronikat do systému. Styky desek nesmí kopírovat trhliny v podkladu ani se překrývat s dilatačními a ukončovacími lištami. Kontrola rovinnosti se provádí vodováhou, a vazba desek tepelného izolantu by měla být provedena bez vynechání ani překrývání spár.
Kotvení hmoždinek a výztužná vrstva
6) Základní výztužná vrstva - armování systému je klíčové pro odolnost. Před armováním se osadí ukončovací lišty a rohy, a na rohy ostění se aplikuje vyztužení tkaninou. Při montáži je nutné dodržet překrývání cílené na spodní-horní směr a minimální překrytí tkaniny v rozích a ostění. Tloušťka základní vrstvy se obvykle pohybuje kolem 3-6 mm, s doplněním dalších vrstev podle potřeby.
7) Armování otvorů a ostění vyžaduje zvláštní pozornost: ve styku ostění a nadpraží se provede vyztužení pásem armovací tkaniny, která má minimálně 15 cm přesah na každou stranu. Při aplikaci se tmel rovnoměrně roztírá a tkanina se vtlačí do připraveného lože. Přesahy by měly být minimálně 10 cm a minimalizují se záhyby; v oblastích rohů se doporučí diagonální výztuhy 20x30 cm (doporučen rozměr 25x50 cm).
Finální povrchová úprava a kontrola kvality
9) Z pohledu finální povrchové úpravy se postupuje dle technických listů výrobce omítek a nátěrů. Před aplikací omítky se provede penetrace podkladu a vlastní omítka se nanáší shora dolů. Při barevných omítkách se doporučuje penetrace odpovídající barvě a ucelený nátěr by měl být proveden v jednom pracovním kroku. Kontrolní činnosti se provádějí v souladu s normou ČSN 732901.
Praktické poznámky k vizuálním indikátorům a kreslení

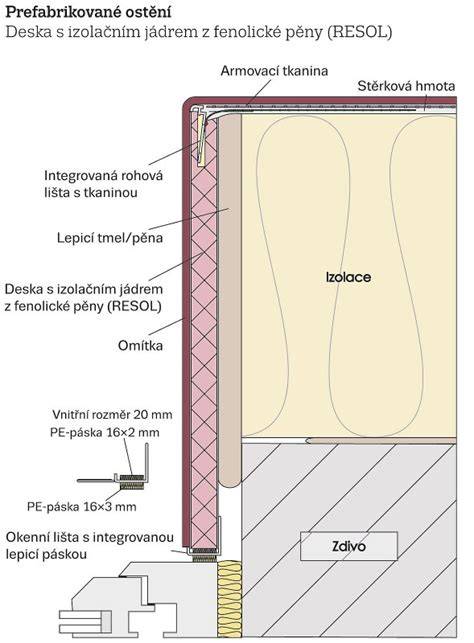

V detailech nadpraží a ostění se často používají šrafovací vzory pro minerální vatu: pro výšku a tvar ostění se volí vzor, který nejlépe vyjadřuje texturu a vrstvy. Při kreslení v AutoCADu je vhodné pracovat s dvěma lispy - jeden pro vlnitou křivku, druhý pro segmenty, aby bylo možné rychleji vyrovnat tloušťku izolace a zajistit konzistenci kresby na různých měřítkách. Dynamické bloky mohou usnadnit práci, pokud jsou správně nastavené a připravené k použití, ale vyžadují pečlivé nastavení parametrů a vyřešení potenciálních mezer na konci bloků.
Initiativně lze do článku zahrnout i tabulku s klíčovými hodnotami, např. tloušťky izolace, minimální překryvy a doporučené zóny pro kotvení, aby čtenář získal rychlý přehled bezpečných postupů při zateplování minerální vatou v ETICS.
Orthographic Projection AutoCAD | Isometric to Orthographic Conversion in AutoCAD | CADable
Rychlá rekapitulace klíčových postupů
- Rovinný podklad a správné založení profilu v rámci ETICS.
- Správné lepení izolantu s minimálním přesahem a respektováním konstrukčních detailů.
- Pečlivé kotvení hmoždinkami a volba správné délky a počtu kotvicích prvků.
- Armování rohových a ostění prvků, s důrazem na překrývání tkanin a minimální překrytí.
- Finální omítka a povrchová úprava s ohledem na specifikace výrobce a normy.
