Тéma článku se zabývá závažností problematiky smršťování betonu a jeho dopady na konstrukce, zejména na podlahové konstrukce a cementové potěry. Pojem smršťování betonu se obvykle používá ve spojitosti s vlhkostními objemovými změnami, případně s objemovými změnami hydratačními. Vlhkostní objemové změny - nabývání při dotaci vlhkosti, respektive smršťování při vysychání - se rozdělují podle doby, kdy je beton vystaven změně vlhkosti.
U obvyklých betonových směsí se při standardních podmínkách (v tzv. normálním laboratorním prostředí) smršťování pohybuje na úrovni přibližně 0,7 mm/m. V případě jemnozrnných nebo nevhodně složených směsí však nejsou zcela výjimečné ani hodnoty okolo 2,5 mm/m. Hydratační objemové změny jsou vyvolány chemickou reakcí cementu s vodou, protože hydratační produkty v systému portlandský cement a voda mají objem významně menší, než je objem nezhydratovaného portlandského cementu a vody vstupující do reakce. Toto tzv. chemické smrštění dosahuje značných hodnot.

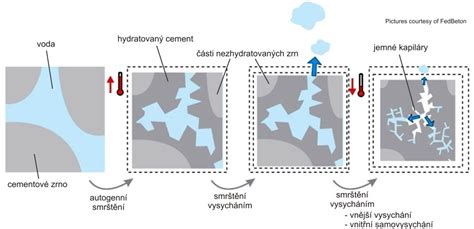

Uvádí se, že pro úplnou hydrataci 1 kg portlandského cementu je potřeba zhruba 250 g vody. Výsledný hydratační produkt pak je menší o přibližně 60 ml (tj. přibližně o krychli o hraně 40 mm). Změna vnějších rozměrů prvku, způsobená chemickým smrštěním, se nazývá autogenní smrštění. Přímý vztah mezi velikostí chemického smrštění a velikostí autogenního smrštění bohužel neexistuje a je závislý na konkrétním typu cementu a na složení betonové směsi. Autogenní smrštění může být významné zejména u betonů s velmi nízkým vodním součinitelem.
Například pro vysokopevnostní beton s vodním součinitelem nižším než 0,3 se uvádí autogenní smrštění na úrovni 0,2 až 0,4 mm/m. Z hlediska převážné většiny podlahových konstrukcí v průmyslových objektech, které jsou tvořeny železobetonovými deskami, představuje smršťování betonu v době zrání jedno z hlavních rizik vzniku závažných poruch. Typickými projevy jsou zejména vznik trhlin a tzv. zkroucení desek (curling).
Eurokód 2 uvádí normu pro navrhování betonových konstrukcí a stanovuje, že smršťování betonu závisí na okolní vlhkosti, na rozměrech prvku a na složení betonu. Celkové smrštění betonu pak počítá jako součet smršťování od vysychání a smršťování autogenního. Pro betony vyrobené z cementu třídy N jsou velikosti smrštění od vysychání tabulkovány s ohledem na pevnostní třídu a relativní vlhkost prostředí. Autogenní smrštění pro stejný beton je uvedeno samostatně a bývá významné zejména při nízkých hodnotách relativní vlhkosti vzduchu.
Ve většině případů podlahových konstrukcí průmyslových objektů a cementových potěrů hraje smrštění klíčovou roli při vzniku trhlin a zkroucení. Normy však kladou hlavní odpovědnost za opatření proti smrštění na projektanty, kteří musí zajistit rozmístění smršťovacích spár a správné ošetřování v raném stáří. ČSN EN 206-1 a související národní příloha vyžadují, aby specifikace typového betonu obsahovala doplňující požadavky na smrštění tam, kde je to vhodné pro danou konstrukci podlahy.
V praxi to znamená, že pro podlahové konstrukce je důležité definovat rozmístění smršťovacích spár po podlaze (maximálně 30násobek tloušťky desky, max. 6 m mezi spárami; výjimky platí pro speciální úpravy). Pro potěry v obytné a občanské výstavbě se konkrétní doporučení v normě neuvádějí stejně jednoznačně jako u průmyslových podlah, ale princip zůstává: ošetřování a rozmisťování spár slouží k řízení trhlin a minimalizaci plastického smršťování.
Norma ČSN EN 206-1 vyžaduje, aby specifikátor betonu uváděl ve specifikaci doplňující požadavek na velikost smrštění, v souladu s projektem podlahy a podmínkami prostředí. Zjevně zde hraje klíčovou roli vztah mezi smrštěním a velikostí trhlin, které mohou nastat během zrání. Kromě toho je uvedeno, že cementy a jejich srovnávání z hlediska smrštění v rámci národních norem není jednotně deklarováno, takže dodavatel betonu musí spolupracovat s projektantem na definování přesných parametrů pro konkrétní směs a podmínky prostředí.
Praktické aspekty návrhu a provádění
Průhyby způsobené smršťováním se vypočítávají na základě deformace a zakřivení způsobených smršťováním pro neporušený a plně porušený průřez. Uvažování trhlin a dotvarování vede k významnému zvýšení deformací a nutnosti zohlednění všech vlivů dohromady. Dialogové okno ve specifických softwarech umožňuje výpočet součinitele dotvarování dle normy ČSN EN 1992-1-1 a vyžaduje zadat stáří betonu při zatížení, relativní vlhkost prostředí, a zda je celý průřez vystaven vlivu okolního prostředí.
Autogenní a vysychací smrštění spolu s dotvarováním a trhlinami se v projektové praxi často řeší pomocí rozmistění smršťovacích spár, vhodné výztuže a ošetřovacích režimů. Pro průmyslové podlahy s monolitickou železobetonovou deskou jsou zásadní parametry rozmístění spár, výška desky a tloušťka betonu, typ cementu a vodní součinitel. V obecných návrzích je nutné, aby projektant spolupracoval s dodavatelem betonu na definici doplňujících požadavků na smrštění, aby odpovídaly hodnotám použitým v projektech a návrhu podlahy (viz ČSN EN 1992-1-1).
Vliv konkrétních složek a materiálů na smrštění
Jemnozrnné betony a betony s vyšším množstvím cementu vykazují výrazně větší smrštění než betony hrubozrnné při stejné pevnosti v tlaku. Vliv použitých přísad a sklonu cementu ke smrštění rovněž není plně zahrnut v některých normách. Vysvětlením je skutečnost, že norma je spíše obecná a nezohledňuje variabilitu dodávek cementů a konkrétní složení betonu. Proto je třeba explicitně vyžadovat doplňující parametry smrštění ve specifikaci pro podlahy a pro dané prostředí.
Definice pojmu autogenní smrštění a jeho praktické důsledky pro projektování a údržbu zdůrazňují, že smrštění není jen statický parametr, ale časově proměnlivý proces během zrání. Proto je důležité plánovat lehké až střední trhliny, které umožní řízení objemových změn bez vzniku nežádoucích poruch.
Tabulkový přehled a praktické závěry
- Smršťování betonu zahrnuje autogenní i vysychací komponenty a jejich velikosti závisí na typu cementu, vodním součiniteli a prostředí.
- Pro podlahové desky a potěry je klíčové rozmístění smršťovacích spár a správné ošetřování v raném stáří.
- Normy vyžadují, aby specifikátor betonu uvedl doplňující požadavek na smrštění, zejména pro podlahové konstrukce.
- Jemnozrnné směsi a vyšší obsah cementu vedou k větším smrštěním než hrubozrnné směsi; vliv přísad a typu cementu není vždy plně zohledněn v národních normách.
- Autogenní smrštění u vysokovýkonných betonů s nízkým vodním součinitelem může dosahovat 0,2-0,4 mm/m, zatímco vysychací smrštění může být v rozmezí v závislosti na prostředí.
V praxi je úloha dodavatele a projektanta v koordinaci: dodavatel musí dodat beton odpovídající specifikaci, provést správné ošetření a předem připravit rozvržení smršťovacích spár, zatímco projektant musí definovat doplňující parametry smrštění a ověřit jejich kompatibilitu s konstrukcí a prostředím. Tím se minimalizuje riziko vzniku trhlin a zkroucení desek během zrání a provozu.
Shrinkage Test for Concrete ASTM C157
V závěru je nutné připomenout, že problém smrštění není jen technická nuance, ale klíčový faktor ovlivňující trvanlivost a spolehlivost podlahových konstrukcí. Správně navržené a provedené řešení smrštění vede k minimalizaci trhlin, lepší povrchové tvrdosti a delší životnosti podlah.
Pokračovaní v odkazech na normy a přílohy je důležité pro praktické rozhodování na projektantské a realizační úrovni, zejména při návrhu podlah a potěrů.
