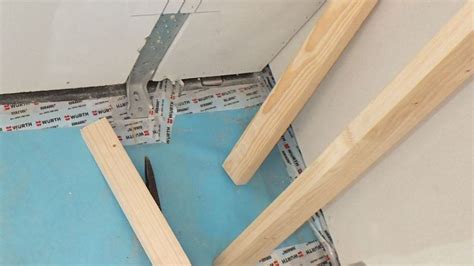

Kotevní patky - fenomén tohoto desetiletí - přišly na trh jako výrazný pomocník při ukotvování nejrůznějších stavebních konstrukcí k podkladu. Nejčastěji se s jejich využitím setkáváme při kotvení dřevěných konstrukcí (trámů, kůlů a hranolů) do betonu či země. Umožňují velmi rychle a zároveň pevně a dlouhodobě spojit váš projekt se zemí.
Pomocí kotevních patek také docílíte odsazení dřevěných prvků od podkladu a zamezíte tak vlhnutí konstrukce odspodu. Při stavbě pergoly, garážového stání, altánu či terasy se bez nich neobejdete a při dodržení základních pravidel Vám budou sloužit dlouhé roky.
Typy a možnosti kotvení
Na trhu naleznete kotevní patky několika druhů a typů. Výběr kotevních patek musíme zvážit již při projektování stavby. Patky je možné do podkladu vložit již při jeho budování, nebo je lze ukotvit do již hotového podkladu. Podle toho zvolíme buď kotevní pilíře nebo patky do betonu.
Patky do betonu se do podkladu vkládají již při jeho tvorbě, tzn. nejčastěji při betonování základové desky. Součástí takové patky je nejčastěji ocelový trn (roxor, betonářská tyč), který zalijete betonem. Přibližně ¾ délky roxoru přitom musí být zabetonované a zbylá ¼ bude viditelná nad podkladem. Pokud dbáte na estetiku, je možné tuto vyčnívající část zasypat kačírkem nebo štěrkem.
Kotevní patku s trnem je samozřejmě možné použít i do již vytvořeného podkladu. Montáž je však náročnější, protože je třeba do betonu vyvrtat odpovídající otvor, do kterého následně za pomoci chemické kotvy (malty) ukotvíte trn kotvy.
Kotevní pilíře na rozdíl od patek do betonu použijete do již připraveného podkladu. Součástí kotevního pilíře je deska, kterou k podkladu přichytíte pomocí kotevního materiálu. V závislosti na zatížení pilíře použijete buď klasické hmoždinky a vruty (v případě nízkého zatížení), nebo ocelové svorníkové kotvy odpovídající vyššímu zatížení (například o průměru 10 mm).
Při volbě kotevní patky musíme zvážit i její materiál nebo povrchovou úpravu. Volba záleží na zamýšleném využití. Ve většině případů bude stačit pozinkovaná patka, ale v náročnějším prostředí je lepší použít patku z nerezu. Pozinkované patky dělíme ještě na galvanicky a žárově pozinkované. Nenechte se v obchodě zmást - galvanicky pozinkované patky vypadají sice moc pěkně a "září", ale z dlouhodobého hlediska oceníte žárově zinkované patky. Žárové zinkování je jedním z nejlepších způsobů, jak ochránit ocelové prvky před korozí. Má velmi dlouhou životnost a vyznačuje se stejnoměrnou ochranou v ohybech i na hranách. Galvanické zinkování probíhá jinou technologií než žárové. Povrch upravený galvanickým pozinkováním má menší odolnost vůči povětrnostním vlivům než po žárovém zinkování.
Nerezové prvky jsou vyrobeny z nerezavějící oceli. Dělíme je do několika tříd, obvykle A2 nebo A4 (AISI 304 a AISI 316). Nejodolnější nerez A4 (AISI 316) odolává korozi i kyselinám a je možné ji použít i tam, kde je kontakt se slanou nebo chlorovanou vodou. Nejpoužívanější nerez A2 lze použít bez obav z koroze i ve venkovním prostředí. Nerezové patky jsou ale obvykle drahé, proto se pro běžné použití doporučují žárově zinkované patky.
Přestože jsou kotevní patky snadno dostupné, při stavbě větších a těžších konstrukcí doporučujeme jejich použití konzultovat s odborníkem. U patek vyrobených v ČR se provádí i zátěžové zkoušky. Pro vyšší odolnost i lepší vzhled je možné spodní části dřevěných trámů opálit plamenem. Tloušťka plechu by měla být alespoň 4 mm pro ideální pevnost.
Různé tvary a jejich použití
Nejběžnějším tvarem vrchní části patky je tvar písmene „U". Taková kotevní patka je univerzální a nevyžaduje žádné specifické uchycení ani spojovací materiál. Speciálním případem „U" patky je patka s prolisem. Dalším používaným tvarem je tvar písmene „L". Po těchto patkách sáhneme, pokud potřebujeme ukotvit velmi rozměrné trámy či hranoly. Na trhu můžete narazit i na kotevní patku s vrchní částí ve tvaru písmene „T". Takovou patku použijeme, pokud máme vysoké nároky na estetiku. Patku „zasekáme" do trámu, takže zvenčí bude téměř neviditelná. Další možností, jak kotevní patku co nejvíce skrýt, je patka s deskou. Speciálním případem jsou kotevní „botky". Jsou určeny ke kotvení prvků konkrétních rozměrů a tvarů.
Některé kotevní patky mají matici, díky které lze nastavit jejich výšku. To je výhodné pro dorovnání výškových rozdílů mezi jednotlivými patkami způsobenými například špatným postupem při betonáži. Při osazování kotevních patek je důležité kontrolovat svislost ve všech směrech, souběžnost, pravoúhlost a správnou výšku.
Materiál a povrchová úprava
Kotevní patky jsou z oceli a dodávány s povrchovou úpravou pro stavební použití. Pro běžné provozní podmínky doporučujeme žárově pozinkované patky. Pro prostředí s vyšší korozí zvažte nerezové patky (A2/A4), i když jejich cena bývá vyšší. Dřevěné prvky je vhodné ošetřit proti vlhkosti a hnilobě, a to nátěrem nebo impregnací. Dřevo by nemělo být v přímém kontaktu s vodorovnou částí patky, aby se snížilo riziko vlhkosti.
Instalace a postupy
Betonování základů pro patky: vyhloubit rýhu, připravit bednění (z dřevěných desek, ztracené bednění nebo KG potrubí 100-500 mm). Bednění musí být srovnáno a patka musí být ve stejné výšce, svislá a kolmá ve všech směrech. Před betonáží vyznačit polohu patek a zkontrolovat osu konstrukce. Pro betonování lze použít beton třídy C12/15 až C8/10; pro lehčí konstrukce se hodí suchý beton. Po odlití je vhodné betonu dodat vlhkost, aby došlo ke správnému zrání a minimalizaci trhlin.
Osazení kotevních patek do hotového podkladu: vyvrtat otvor odpovídající rozměru trnu či kotvy a ukotvit pomocí chemické kotvy, kotevní šrouby či jiného kotevního prvku. Při osazování kontrolovat svislost, souběžnost a výšku. Kotevní patky pro uchycení stojiny i vodorovných prvků jsou standardně k dostání.
Rozměry a standardy
Standardní velikosti betonových patek se pohybují od 30 x 30 cm do 40 x 40 cm. Hloubka patek bývá 60-120 cm v závislosti na zamrznutí půdy a typu podloží; v ideálním případě alespoň 80 cm, v hlubších oblastech i 100-120 cm. Standardní rozměry základů a hloubky bývají uvedeny v projektové dokumentaci a přizpůsobeny velikosti chatky či pergoly. Pro konkrétní zahradní domek bývá doporučena specifická délka šroubů a počet kotevních bodů, aby se dosáhlo požadované stability.
Speciální řešení pro zahradní domky a terasy
Pro zahradní domky je možné volit mezi betonovou deskou, betonovými patkami, zemními šroubami, zámkovou dlažbou či volně položeným systémem na štěrkové lůžko. Betonová deska nabízí největší stabilitu a dlouhodobou spolehlivost, ale bývá nejdražší. Patky do betonu a zemní šrouby představují flexibilní řešení pro nerovný či svažitý terén a pro oblasti, kde není možné položit plochou desku. V nezamrzající hloubce je nutné zafixovat všechny patky, aby nedošlo k pohybům během tání a smršťování půdy. Pro větší projekty je vhodné konzultovat rozmístění a počet kotev s projektem nebo statikem.
Varianta s štěrkovým lůžkem pro zahradní domek má své výhody i nevýhody. Výhodou je nízká cena a jednoduchost, nevýhodou je, že domek bývá v tomto řešení „položen“ a vyžaduje dodatečnou fixaci do země. Kombinace štěrkového lůžka s betonovými patkami poskytuje stabilitu a zároveň umožňuje cenově výhodné řešení pro nerovný terén či sklon. Při použití zámkové dlažby je vhodné vyztužit rohy a zajistit dostatečné založení pro zabudování kotev.
U menších domků, jako je například domek Myrta s půdorysem 1,25 x 2,5 m, stačí méně kotevních bodů; v praxi lze doporučit 6 fixačních bodů (v rozích a v polovině delší strany). Pro větší domky a terasy se počet bodů navýší podle zatížení a specifik terénu. Správná volba základových prvků a jejich rozmístění je klíčová pro dlouhodobou stabilitu a minimalizaci rizika poškození vlivem nosných změn v terénu.
Montáž hrotu, kruhový zatloukací hrot, kotvící hroty - spojnovak.cz
Praktické tipy pro optimalizaci instalace
- Vždy vyvažujte skutečný průřez dřevěných hranolů a rozměry patky podle jejich skutečné tloušťky a rozměrů.
- Dbajte na to, aby dřevo nebylo v kontaktu s vodorovnou plochou patky, aby se omezila vlhkost a hniloba.
- Používejte zajištění proti korozi vhodné pro prostředí - např. žárově zinkované patky s nerezovým spojovacím materiálem, pokud je potřeba.
- Při betonáži dodržujte nezamrzající hloubku a rovnoměrnost výšek jednotlivých patek pro vyvážený základ.
- V případě velkých a zatížených konstrukcí konzultujte výškové nastavení a počet kotvicích bodů se statikem.
Bezpečnost a údržba
Kotevní patky a materiál s nerezovou ocelí mají odlišné nároky na údržbu a ochranu proti korozi. Žárové zinkování poskytuje vyváženou kombinaci ceny a dlouhé životnosti, zatímco nerezová ocel A4 (316) je vhodná v agresivních podmínkách se slanou vodou. Pravidelně kontrolujte vůle, svislost a pevnost spojů. Zvláštní pozornost věnujte správné výšce patky vůči okolnímu terénu a respektujte povrchovou úpravu, která pomáhá předcházet vzniku trhlin a poškození konstrukce.
