Podívejte se na přehled odtokových žlabů a odvodňovacích systémů. Vyznejte se v rozdílech mezi žlaby z kompozitního plastu či betonu a zjistěte, z čeho se takový odvodňovací systém skládá. Nejen díky extrémům počasí je dnes správně navržený systém odvodňovacích žlabů nezbytnou součástí každého stavebního projektu. Ať už plánujete výstavbu domu, rekonstrukci komunikace, nebo úpravu areálu, odvodnění je jeden z finálních kroků.
V Benefitu stavební prvky sázíme na značku HAURATON, která má bezmála 70 let zkušeností s dešťovkou a nabízí široké portfolio systémů. Jestli hledáte liniové odvodnění, bodové vpusti, štěrbinové žlaby nebo designové kryty a mříže, vždy můžete počítat s kvalitou a dlouhou životností. Pojmy liniové odvodnění nebo venkovní odtokové žlaby označují odvodňovací systém složený z uzavřeného žlabu s roštem nebo štěrbinovým krytem na úrovni povrchu.
Typy a základní prvky systémů
Všechny konfigurace liniových žlabů zajišťují účinný odvod povrchové vody. Konstantní hloubka - po celé délce linie se používají žlaby stejné šířky a hloubky. Stupňovitý spád - směrem k napojení na kanalizaci se instalují žlaby s postupně větší hloubkou. Vestavěný spád - žlaby mají spád už z výroby (obvykle 0,5 % nebo 0,6 %) a instalují se v přesném pořadí.
I když spadají do stejné kategorie jako liniové žlaby, štěrbinové se odlišují vstupním otvorem - místo roštu mají úzkou štěrbinu na povrchu. Základní prvek systému, který zajišťuje sběr, dočasné zadržení a následné odvedení dešťových nebo technologických vod. Kryty, neboli rošty či mříže přesně pasují do žlabu a spolu s rámem, který je fixuje, by měly být utopené cca 3-5 mm pod úroveň okolní plochy.
Systémové kryty nabízíme v různých třídách zatížení podle normy ČSN EN 1433 (A 15 - F 900), v různých designech. Rošty zároveň slouží k ochraně systému před vnikem nečistot a pevných částic. Zakončovací čelní stěny s nátrubkem umožňují vodorovné napojení na kanalizační potrubí, kde se průměr trubky volí podle hydraulických požadavků a rozměru žlabu. Modulární revizní šachty a vpusti umožňují napojení na odtok a přístup při čištění systémů.
Zakončovací prvky, neboli čelní stěny představují jednoduché a efektivní řešení pro uzavření větve liniových žlabů. Díky přesnému tvarování a materiálové kompatibilitě se snadno instalují bez nutnosti dalších úprav. Přes 60 let vyrábí HAURATON odvodňovací žlaby ze speciálně vyvinutého betonu, který se neustále inovuje. Produktová řada FASERFIX je proslulá svou vysokou stabilitou, dlouhou životností a odolností vůči extrémnímu zatížení.
Materiály a konkrétní typy
Tělo žlabu z betonu vyztužené čedičovým vláknem - odolává vysokému dynamickému zatížení až do třídy F 900. Ideální volba pro střední až těžké provozní zatížení. Tyto odvodňovací žlaby jsou navrženy pro provozy s velmi vysokým zatížením. Tam, kde jiné žlaby nevydrží. Systém s obetonávkou z výroby a dodatečnou litinovou ochranou pojížděné části zvládá dlouhodobý provoz v nejnáročnějších podmínkách. Materiál RECYFIX je moderní řešení odvodnění, které spojuje odolnost, ekologii a snadnou manipulaci. Žlaby se vyrábějí z kompozitu (polypropylenu) a i přes nízkou hmotnost nabízejí vysokou pevnost a extrémně dlouhou životnost.
Nejoblíbenější odvodňovací žlab střední třídy zatížení (až D400), ideální pro parkoviště, občanské a železniční stavby. Pevný 20 mm plastový rám perfektně drží kryty, které jsou bezpečné i pro podpatky chodců. Pozinkovaný rám jinak kompozitního žlabu spolu s litinovým roštem s bezpečnostní úpravou tvoří ideální kombinaci pro veřejné a průmyslové instalace. Štíhlý tvar šetří místo, ale díky své hloubce zvládne hodně.
Štěrbinový žlab představuje řešení, které spojuje nenápadný vzhled s vysokou odtokovou kapacitou. Ještě vyšší nároky splňuje odvodňovací žlab EUROPA pro průmyslové areály a veřejná prostranství. U rodinných domů a zahrad hraje roli nejen funkčnost, ale i vzhled. V obytných či reprezentativních prostorech je rošt často vysoce estetický, a proto se často volí imitace dřeva.
Nejnovější typ roštu je plastový rošt s podélnými žebry a zvládne zatížení A15 kN. Můžete zvolit i nenápadný štěrbinový nástavec. Žlab je schovaný pod dlažbou a pouze úzká štěrbina sbírá vodu z povrchu. Možností je však daleko více.
Instalace a praktické postupy
Instalace žlabů je jednoduchá, ruční bez nutnosti zvláštní techniky. Pokládka začíná odtokem a napojením na odtokovou trubku. Pak žlaby pokládáte do zavlhlého betonového lože podle provázku nebo laseru. Doporučuje se utopit žlab proti dlažbě klidně o 0,5-1 cm. Voda se tak lépe dostane do žlabu a okolní dlažba méně klesá.
Okolní dlažba má navíc tendenci klesat. Řešení odvodnění ploch se neomezuje pouze na liniové žlaby. Pokud je třeba, můžete využít také bodové vpuste. Přímo před vchody domů se osvědčily rohožky s vanou integrovanou do dlažby. Dešťovou vodu lze odvést rovnou do kanalizace, nebo ji vsáknout na pozemku podle typu půdy.

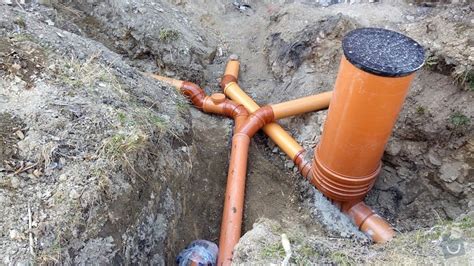

Venkovní odvodňovací žlab je konstrukční prvek, který musí fungovat dlouhodobě, bez deformací, bez zatékání a bez sedání okolní dlažby. Správná instalace rozhoduje o životnosti systému, záchování nosnosti a stabilitě celé zpevněné plochy. Plánování a technický návrh zahrnují volbu zatížení, kontrolu stavební výšky, napojení na KG kanalizaci a dílčí parametry linie.
Před zahájením prací je nutné určit zatížení plochy - pochozí provoz (terasy, chodníky, okolí domu) doporučuje třídu A15, pravidelný pojezd automobilem vyžaduje třídu B125. Hloubku výkopu a spád napojení je třeba promyslet a odvodnit pergolem. Dále nsleduje výkop, podsyp štěrkem, betonové lože a upevnění zásobníku do betonu. Při napojení na KG potrubí je klíčové správně utěsnění a stabilita spoje.
Po montáži je důležité zajistit pevné obetonování bočních stěn a vyrovnat výšku žlabu s úrovní dlažby. Při dlouhých liniích se doporučuje provázek nebo lať pro kontrolu spádu a výškového osazení. Krácení dílů úhlovou bruskou je možné, ale vyžaduje přesné značení a očištění hran. Nasucho si nejprve ověřte celou linii a až poté zajistěte definitivní obetonování.
Po dokončení je vhodné doplnit dlažbu flexibilními lepidly se zaspárováním mezer. Místo přechodu dlažby a rámečku žlabu zapravte silikonem. Kontrolujte těsnost spojů a průtokovou kapacitu systému, zejména u napojení na kanalizaci a u napojení u roštů. Venkovní žlaby vyžadují pravidelnou údržbu - občasné očištění roštů a vpust od listí, písku a bláta.
Praktické tipy a příklady
Do skupiny odvodňovacích a technických prvků patří i osmihranné trouby pro uzavřené systémy nebo energokanály chránící inženýrské sítě. U rodinných domů hraje roli estetika - často se volí žlaby v imitaci dřeva. Tradiční betonový odvodňovací žlab má sice jiný vzhled, ale uplatní se tam, kde je potřeba zpevnit dno příkopu nebo zahradního kanálu.
Majitel rodinného domu může zvolit tradiční betonové žlaby v kombinaci s kamennou dlažbou - výsledek je funkční i esteticky příjemný. Na parkovištích a frekventovaných chodnících je vhodná robustnější varianta. Euroskop pro průmyslové areály a dopravní terminály vyžaduje vysokou odolnost vůči zatížení a chemickým vlivům.
Pro konkrétní montážní postupy a technické detaily se často využívají specifické návody od výrobců a dodavatelů, například montážní pokyny KESMET, které zahrnují podrobný postup od levelace podlahy po finální opravy a upevnění.
Bezpečnost a údržba
Z pohledu bezpečnosti je důležité, aby rošty byly bezpečné pro chodce a zejména pro provoz na parkovištích. Správná volba materiálu a kvality roštu ovlivňuje nejen odvodnění, ale i dlouhodobou spolehlivost systému.
Pravidelná kontrola a údržba by měla probíhat několikrát ročně na veřejných plochách a obvykle dvakrát ročně u soukromých projektů - na podzim a na jaře. Kromě samotného žlabu je třeba dbát na správný sklon potrubí a na to, aby rošty byly bezpečné a plně funkční i po letech provozu.
Další poznámky a související prvky
Vedle žlabů se používají také energokanály (betonové skořepiny ve tvaru U s krycí deskou) a osmihranné trouby pro odvodnění povrchové a podzemní vody. Pokud planujete komplexní systém, zvažte modulární revizní šachty a vpusti, které zjednoduší čištění a údržbu.
Nekončíme u samotného žlabu. Důležitá je i výška podkladu a umístění vzhledem k okolní dlažbě. Správně navržený a instalovaný drenážní systém zajistí, že voda nebude ohrožovat základy, a zároveň bude vizuálně přijatelné a funkční.
