Přemístění klenby hurdisy na stropě sklepa či podlaze přízemí v historickém domě vyžaduje pečlivé plánování a dodržení technologických postupů. Základní věci jako ukládání na vápennou maltu a separační vrstvu jsou klíčové, avšak je důležité zaměřit se i na detaily. Betonová deska na hurdisovém stropě se doporučuje jako cementový potěr (CT) s kari sítí v síle 50-60 mm a hladkým povrchem, vhodným pro pokládku EPS. Beton bez výztuže je jako dům bez základů a dlouho nevydrží, proto je armování nezbytné, aby se tahové napětí rovnoměrně rozložilo a nedošlo k trhlinám či zlomení konstrukce.
Kari sítě a jejich význam
Kari sítě jsou mřížky tvořené dráty z betonářské oceli o průměrech 4-8 mm. Oka bývají 10×10 cm nebo 15×5 cm a dráty se svařují s pravidelným tvarem. Kari sítě mají široké uplatnění: výztuha betonových výrobků, výztuha betonových podlah, výztuž základové desky, a dále v dalších betonových konstrukcích jako stropy, schody či ploty. Pro domácí i průmyslové použití existují různé typy kari sítí, včetně speciálních materiálů, které snižují hmotnost či zvyšují odolnost.
Typy kari sítí zahrnují:
- Kari sítě z betonářské oceli (nejčastější varianta).
- Nerezové kari sítě (nižší tloušťka betonu, vyšší odolnost proti korozi).
- Plastové kari sítě z polypropylenu (lehkost, vhodné pro tenké desky a omítky).
- Kompozitní kari sítě (nízká hmotnost, vysoká pevnost v tahu, odolnost proti korozi).
Mezi hlavní výhody kari sítí patří zajištění pevnosti, odolnosti a stability konstrukce; zabraňují vzniku trhlin v důsledku tahových sil a zvyšují celkovou trvanlivost podlahových vrstev.
Způsob armování základových desek a výběr síťí
Příprava a realizace pokládky kari sítí na stavebním pozemku vyžaduje pečlivé plánování. První krok je rozložení kari sítí na vrstvě zhutněné zeminy či štěrku rovnoměrně po celé ploše. Při ukládání je důležité správné překrývání a následné podložení distančníky. Kari sítě musí být umístěny na podložkách a nesmí ležet přímo na podkladu. Mezi armováním a bedněním je nutná mezera minimálně 20 mm. Po přípravě se přistupuje k samotnému betonování a důslednému obalení výztuže betonem.
Podlahové plochy nad hurdisovým stropem by měly být armované tak, že kari sítě jsou v spodní polovině průřezu. Při větším zatížení lze armovat vícevrstvě a použít dvouvrstvou kari síť s umístěním druhé vrstvy ve spodní části průřezu. Důležité je zajistit, aby kari sítě nebyly v přímém styku s bedněním na stranách.
Skladba podlahy nad hurdis stropem a kročejová izolace
Pod stropem bývají obytné místnosti, a proto je vhodné instalovat kročejovou izolaci, typicky EPS T4 (4000), v tloušťce 30-50 mm. Na vrstvu izolace se ukládá systém podlahového topení (cca 20 mm) a poté anhydritová vrstva minimálně 40 mm, ideálně 45-50 mm, aby se eliminovaly vibrace desky. Roznášecí desku tvoří anhydrit (např. CA20) v souvislé vrstvě min. 45-50 mm. Pokud zvolíte SDK příčky na anhydritu, akustika může být ovlivněna přenosem hluku mezi místnostmi, a regulace podlahového topení může být narušena.

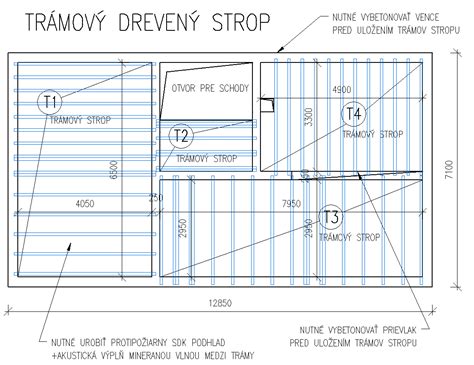

Kročejová izolace musí být instalována správně, aby nebyla tažena elektrická či vodovodní infrastruktura ve stejné vrstvě. V části s dřevěným stropem lze použít min. 50 mm EPS T4000 a min. 50 mm AE 30+ top. Příčky SDK na anhydritu mohou ovlivnit akustiku a vliv regulace topení musí být brán v potaz.
Normativní požadavky a tepelná izolace
Normativní požadavky na tepelnou izolaci pod nevytápěnou půdou stanovuje ČSN 73 0540-2. Minimální součinitel prostupu tepla U je 0,30 W/m2·K, doporučená hodnota 0,20, a pro nízkoenergetický standard 0,15-0,10. Minerální vata je vhodná volba; při položení 32 cm v dvou vrstvách (2×16 cm) dosáhne U ≈ 0,12 W/m2·K. Teoreticky postačí i 24 cm izolace.
Řešením pochozí lávky je její opření na traverzy místo položení na vybetonovanou desku. První vrstva minerální vaty může vyrovnat plochu horní líc traverz, následuje rošt z fošen na požadovanou výšku. Levnější alternativou jsou foukané izolace z recyklované papírové buničiny, které mají vysokou měrnou tepelnou kapacitu a zlepšují tepelnou stabilitu místností pod stropem.
Ochrana polystyrenu během navařování kari sítí
Pokud se hurdis strop skládá z hurdisky na traverzách, polystyrenu EPS a kari sítě navařené k horní pásnici traverz, je klíčová ochrana polystyrenu během svařování kari sítí. Lze použít mokrý ručník protažený skrz oka kari sítě a položený na polystyren, tepelně odolnou tkaninu, nebo jinou ochranu. Svařování probíhá obalenou elektrodou a polystyren je EPS 100.
Podkladní beton a jeho výztužování - historický kontext
Dříve se podkladní betony nevyztužovaly kvůli nedostatku kari sítí a prováděly se po místnostech, často s tloušťkami 6-10 cm. Tyto postupy snižovaly smrštění a usnadňovaly ošetřování. Dnes jsou vyztužení a protiradonová izolace důležitější než dříve, a proto se podkladní desky ukončují nad základovými pasy či je spojují s pasy v jeden celek, podle statického návrhu.
Podkladní desky by měly být vyztuženy po celé ploše spodního povrchu a styk s základovým pasem je kritickým místem. Základový pas bývá zatížen zdivem, což vyvolává tahová napětí v horní vrstvě desky; proto je nutné vyztužení i na spodním povrchu. Pokud je deska tloušťky min. 150 mm, mohou být do jejího povrchu ukládány příčky, které způsobí lokální průhyby a riziko praskání. Vyztužení spodního povrchu pomáhá eliminovat tyto rizika.
Smršťování betonu a ošetřování
Při zrání betonu dochází k vysychání vody a smrštění, které vyvolává tahová napětí na horním povrchu desky. Čím sušší a teplejší prostředí, čímž nižší zrnitost kameniva, tím je smrštění větší. Do mixu se vodu nepřidává nadbytečně, protože by se snížila pevnost. Pro prevenci trhlin se doporučuje ošetřovat beton v počáteční fázi po 1,5-2 hodinách mlžením, kropením vodou a ochranou před sluncem. Vhodné je použití geotextilie a separace od zeminy fólií. Ošetřování by mělo trvat cca týden, aby se smrštění posunulo do období vyšší tahové pevnosti a trhliny nevznikly. Dlaždění a výztuž by měly být navrženy s ohledem na uvedené souvislosti.
Použitý beton pro podkladní desku by měl být min. C16/20 - XC2. Svislá výztuž ze ztraceného bednění lze zahnout a propojit s horní výztuží desky pro vytvoření pevnějšího spoje mezi deskou a základovým pasem. Při návrhu vyztužení je nutné zohlednit nerovnoměrné sedání stavby, druh zeminy, smrštění betonu a další proměnné. Článek uzavírá poznámkou, že doporučení jsou informačního charakteru a nejak uzavřené pravidlo.
Zatížení podkladní desky a závěr
Velkým rizikem je zatížení podkladního betonu paletami s cihelnými tvarovkami v prvních 7 dnech po betonáži. U zděných staveb je možné po cca 7 dnech natavovat asfaltové pásy a postupně zdít; nelze však po sedmi dnech uzavřít celé plochy asfaltovými pásy. U dřevostaveb je nutné kotvení základových prahů závitovými tyčemi do podkladního betonu; beton musí být dostatečně vyzrálý a správně vyztužený, aby spojení bylo pevné. Tyto poznámky doplňují další díly seriálu o základech pro rodinný dům.
Praktické poznámky k výběru kari sítě pro svépomocnou stavbu
Pro garáže a podobné objekty se doporučuje kari síť s průměrem drátu 6 mm a oka 100×100 mm pro běžnou zátěž; pro vyšší zatížení se sáhne po 8 mm. Rozměry sítí bývají standardně 2×3 m, avšak lze upravovat podle potřeby a tloušťky desky. Sítě se nesmí pokládat přímo na kamenivo; je nutné použít distanční podložky. Kari sítě se doplňují podle projektu statika či projektanta a východiskem je vždy spodní polovina průřezu desky.
Různé typy kari sítí zahrnují nerezové, plastové a kompozitní varianty (ORLIBIT). Každý typ má své specifické využití a výhody. Při řezání kari sítí je nutné dodržovat bezpečnostní pravidla a používat ochranné brýle; pro větší plochy je vhodnější využít profesionální dílnu s pilou na kov a následné zabroušení hran. Délky a tvary řezů by měly respektovat minimální prořez a usnadnit suché vysychání paliva a konstrukce.
Vysvětlení role výztuží a jejich správného umístění v konstrukci je zásadní pro bezpečnost a trvanlivost. Kontinuitu a integritu konstrukce zajišťují podklady, které jsou plánovány spolu s izolacemi, vlhkostními a radonovými opatřeními. Článek dále doplňuje technické detaily a tipy pro praktickou realizaci v rámci seriálu o podkladních deskách a hurdis stropu.
